Produktdetails:
|
| Betriebstemperatur: | -40~+105degC/150degC | Ertrag: | digital, Digital-Sensor |
|---|---|---|---|
| Art: | NTC-Thermistor | Fertigen Sie besonders an: | erbringen Sie Beispieldienstleistungen |
| Probe: | Unterstützung | Genauigkeit: | 1%~5% |
| Theorie: | Widerstandssensor, Widerstandssensor | Anwendung: | Treffen Sie auf In-Auto Temperaturüberwachungs-Modul zu |
| Hervorheben: | Wasserdichter Digital Temperaturfühler B3950,Wasserdichte Digital-Temperaturfühler-Sonde |
||

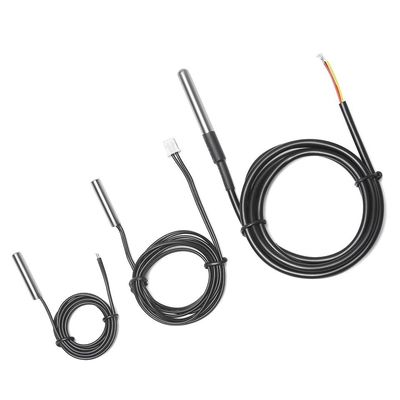

Temperaturfühler-Sonde Soem-Längen-DS18B20 10K 1% B3950 wasserdichte Digital
Beschreibung des Temperaturfühlers der Faden-Wohnungs-NTC
Temperaturfühler wird mit hoher Präzision, zuverlässiger NTC-Thermistor hergestellt, der an PVC-Kabel der hohen Qualität angeschlossen wird, das mit isoliert eingewickelt wird, die leitfähige Hitze und beständige Materialien des Wassers in gewünschte Formen, um Langstreckentemperaturmessung und Steuerung und Installation zu erleichtern.

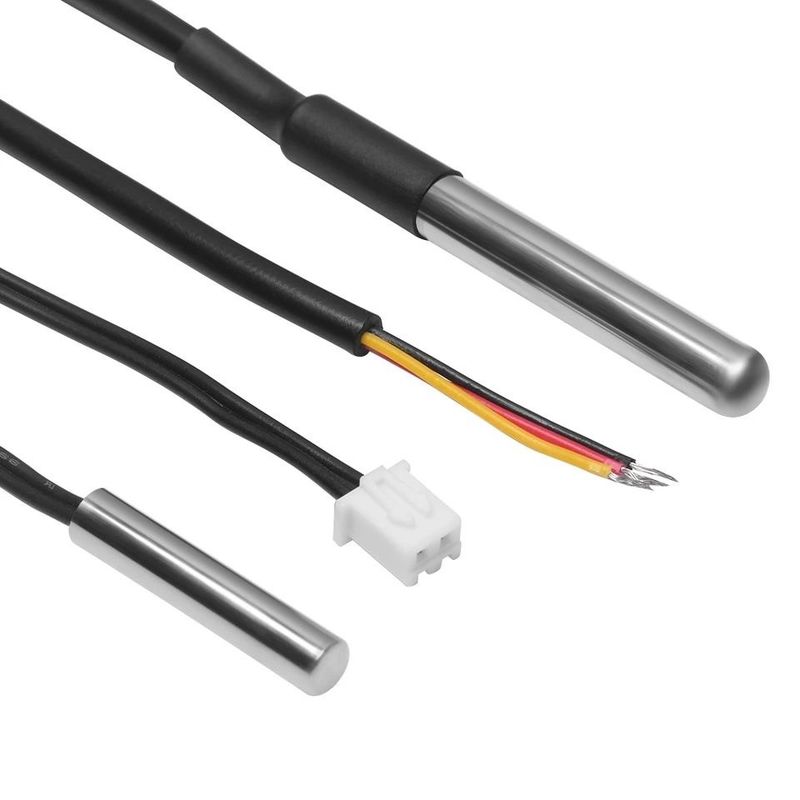

Details des Temperaturfühlers der Faden-Sonden-NTC
WASSERDICHT
Wasserdichte Edelstahlhülle
KEINE EXTERNAL-KOMPONENTEN
Einzigartige 1 Drahtschnittstelle erfordert nur einen Portstift für Kommunikation.
SPEICHER-METHODE UNIQL JE
Jedes Gerät hat einen einzigartigen Seriencode mit 64 Bits, der in einem Bord-ROM gespeichert wird.
Eigenschaften
1. Breiter Betriebstemperaturbereich, gute Stabilität und Zuverlässigkeit.
2. Einfach zur Installation und zur Manipulation, während die Dichtung entsprechend Umwelt und Bedingungen dort erfolgt sein kann, wird es vom Kunden angewendet.
3. Die genaue Prüfung kann Temperaturwechsel genau reflektieren.
4. Isolierender Widerstand (MΩ): über 100MΩ an DC500 V
5. Betriebstemperaturstrecke (°C): -50 bis +150
6. Verlustfaktor (mw/°C): 1-2 (in der ruhigen Luft)
7. Thermische Zeitkonstanten: innerhalb sek 10-20 (in einer Luft)
Temperaturfühler benutzt für Temperaturmessung, herein abfragen und Steuerung:
• Warmwasserboiler
• Heizsysteme
• Kältere Systeme
• Wasser und benutzte Wassersysteme
• Wasser- und Öltanks
• Verbrauchergeräte, Kaffeemaschinen
• Industrielle Geräte
• Solarheizsysteme
Art | Temperaturfühler NTC (Thermistor) |
Temperaturspanne | -50℃ | +300℃; Besonders angefertigt |
Accurancy | 1%; 5%; 10% |
Funktelegrafie (25℃) | 1K; 2K; 2.2k; 2.7k; 3K; 5K; 7K; 8K; 12K; 15K; 20K; 25K; 30K; 40K; 47K; 50K; 60K; 70K; 100K; 200K; 230K; 250K; 470K; 500K; 1000K; Besonders angefertigt |
B-Wert | 3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Besonders angefertigt |
Sonden-Material | Edelstahl SS304; Aluminium; Kupfer; Plastik; Epoxy-Kleber; Glas |
Installation | Geflanscht; Oberfläche; Verlegt; Plastik; Gerade; Film; Besonders angefertigt |
Draht-Material | Durch Hitze schrumpfbares Rohr; PVC-Rohr; Glasfaserrohr; Teflonrohr |
Verbindungsstück | Molex; JST; Du Pont; CWB; CJT; U-Art; Besonders angefertigt |
Wasserdicht | IP67; IP68 |
Betriebstemperatur und Umwelt des NTC-Temperaturfühlers hängt von der spezifischen Leistung seines Kernelements und -Anschlussleitung ab:
►Unterschiedlicher NTC-Thermistor mit in den NTC-Temperaturfühlern mit der folgenden unterschiedlichen Betriebstemperatur:
Chip oder MF52A, MF51E, MF55: Temperatur widerstehen Grad 125℃, tatsächliche Temperatur, Grad 150℃ zu widerstehen
MF58: Temperatur widerstehen Grad 200℃, tatsächliche Temperatur, Grad 250℃ zu widerstehen
MF51: Temperatur widerstehen Grad 200℃, tatsächliche Temperatur, Grad 250℃ zu widerstehen
Spezielles MF51: Temperatur widerstehen Grad 250℃, tatsächliche Temperatur, Grad 300℃ zu widerstehen
Nicht geschweißter Chip: Temperatur widerstehen Grad 450℃, tatsächliche Temperatur, Grad 500℃ zu widerstehen
►Betriebsumgebung
In der Umwelt der hoher Temperatur, der hohen humidty und hohen Korrosion, schlagen wir vor, um Glassiegelart Thermistor als das Kernelement zu benutzen. Und Art MF51 ist der beste NTC-Thermistor in der Umwelt der hohen Feuchtigkeit.
►Entwurfserwägungen und Verfahren des Temperaturfühlers:
1. Wählen Sie die Form, die zum Entwurf des Kunden acoording ist oder bauen Sie Anforderungen zusammen und bestätigen Sie den Thermistor.
2. Bestätigen Sie das Thermistorelement und andere Materialien entsprechend der Anforderung der Kunden
3. Wählen Sie den passenden Widerstand, b-Wert und Toleranz
4. Beschließen Sie passende feuchtigkeitsfeste und Isolierungstechnologie, um die Bedingung des Kunden zu erfüllen
5. Beschließen Sie passende Verkapselungsstruktur, um Leistungsanforderungen des mechanischen Schockwiderstands zu genügen
6. Die speziellen Anforderungen des Treffenkunden.
Zuverlässigkeitsprüfung
| Test-Einzelteil | Prüfnorm | Prüfmethode | Leistungsanforderungen |
| Nullenergie-Widerstand | Iec 60539-1 | Tauchen Sie Proben im Bad der konstanten Temperatur an 25℃±0.005℃, stabiler Widerstand des Tests unter | Widerstand tol ±1% |
| B-Wert | IEC60539-1 | Tauchen Sie Proben im Bad der konstanten Temperatur an 25℃, an 50℃ (oder an 85℃), am stabilen Widerstand des Tests, unter und berechnen Sie b-Wert | Widerstand tol ±1% |
| Freier Fall | IEC60068-2-32 | Fallhöhe: 1.5±0.1m, Oberflächen: Zement, 1mal | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
| Isolierung | IEC60539-1 | Druck 500V auf Isolierungsoberteil-Testisolationswiderstand | >500MOhm |
| Widerstandsspannung | IEC60539-1 | Widerstandsspannung: 1500V/AC, Durchsickern gegenwärtig: Dauern 2mA: 60sec | Kein offensichtlicher Schaden |
| Spannung | IEC60068-2-21 | Ziehen Sie einheitliche Geschwindigkeit am Ende, F>4.0KG (gefordert vom Kunden) | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
| Erschütterung | Q/HBm 108-94 | Testfrequenz: 10~500Hz, Schwingen: 1.2mm Beschleunigung: 30m/s2 Richtung X, Y, z-Zeit: 8Hour/direction | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
| Stabile Feuchtigkeit und Hitze | IEC60068-2-78 | Temp: Feuchtigkeit 40±2℃: Zeit 92-95%RH: ± 1000 24 Stunden | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
| Thermische Zeitkonstante | EC60539-1 | Tauchen Sie im Wasser 25℃, nach Wärmebilanz unter, tauchen Sie in 85℃, Widerstand ankommt 63,2%, berechnet Gesamtzeit unter | <10 sec=""> |
| Speicher der hohen Temperatur | IEC60068-2-2 | Temp: Zeit 125℃±5℃: ± 1000 24 Stunden | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
| Kalter und Wärmestoß | IEC60068-2-14 | -40℃~+125℃ T1: Zeit des Zyklus 30min: 1000 | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
| Schlagexperiment | IEC60068-2-77 | Beschleunigung: Dauern des Impulses 250m/s2: Zeiten des Schlages 6ms: Genesungszeit 1000: 2 Stunde | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
| Speicher der niedrigen Temperatur | IEC60068-2-1 | Temp: Zeit 40±2℃: ± 1000 24 Stunden | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
| Salznebel | IEC60068-2-11 | Temp: Stunde der Sammlung 35±2℃: Zeit 1.0mL~2.0mL: bestimmen Sie pro als tatsächliche Nachfrage | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
