Produktdetails:
|
| Eigenschaften: | Metallisierter Polypropylenfilm | Kapazität:: | 2.0uf |
|---|---|---|---|
| Nennspannung:: | 250-310 V | Material: | Metallisierter Polypropylenfilm |
| Anwendung: | Universeller Zweck | Schlüsselwort: | X2 Sicherheitskondensator |
| Hervorheben: | Kondensator MPXes X2 2,0 uF |
||
Gute Selbstheilungseigenschaften 2.0uf 185K 125VAC X2 Sicherheit widersteht Überspannungsbeanspruchung
Die Folienkondensatoren der X2-Serie werden hauptsächlich zur EMI-Unterdrückung verwendet, indem der L/N des Leistungseingangs angeschlossen und parallel zum Eingangsport verwendet wird.Die Vorteile sind wie folgt:
1. Dieser Kondensator ist sehr stabil, mit wenig Änderung im Laufe der Zeit und Stabilität, so dass der Eingang nicht leicht durch Umweltfaktoren beeinflusst wird.
2. Im Gegensatz zu anderen Arten von Keramikkondensatoren wird die Kapazität von Folienkondensatoren weniger von der Spannung beeinflusst.Ein Keramikkondensator X7R hat eine Kapazitätsänderung von 40 % zwischen 0 V und 50 % der angelegten Spannung.
3. Im Gegensatz zu den meisten Kondensatortypen haben Folienkondensatoren einen sehr niedrigen Verlustfaktor.Das bedeutet, dass sehr wenig Wärme erzeugt wird, wenn Wechselstrom durch den Folienkondensator fließt.Der X7R-Kondensator wandelt 10 % des durch ihn fließenden Stroms in Wärme um, der Folienkondensator weniger als 0,1 %.
X2 Sicherheitskondensator.pdf

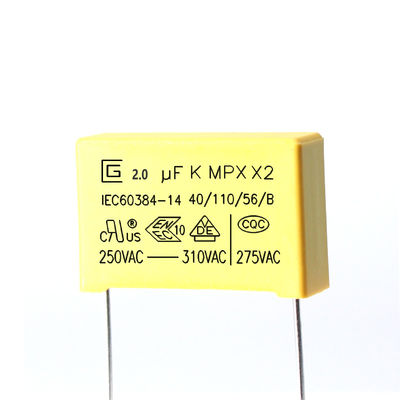

Markierung
1. CIGU-Logo:
2. Kapazität: (104 K, 0,1 μF)
3. Kapazitätstoleranz: (K) ± 10 %
4. Nennspannung: 250.275.300.305.310 VAC 5. Produktklasse: X2
6. Produkttyp: MPX
7. Klimakategorie: 40/110/56
8. Passive Entflammbarkeitsklasse: B
9. China-Zulassungszeichen: CQC
10. Deutschland-Zulassungszeichen: VDE
11. ENEC-Zulassungszeichen: ENEC
12. Amerikanisches Zulassungszeichen: CUL
13. Zulassungsstandard: IEC60384-14
NEIN. | Hauptmaterialien | Spezifikation | Anmerkung |
1 | Metallisierte Polypropylenfolie | MPPZAH oder MPPA (5~12 μm) | --- |
2 | Zn,Sn-Linie | Zn oder Zn- und Sn-Legierung | --- |
3 | Terminal | Cu (Kupferdraht) (Φ0,55 oder 0,75 mm) | ±0,05 mm |
4 | Versiegeltes Material | Epoxidharz | UL94-V0 |
5 | Plastikbehälter | PBT | UL94-V0 |
Merkmale
1.Dies ist speziell für Anwendungen in Serie mit dem 100-Vac-240-Vac-Hauptkabel, dh kapazitivem Teiler, z. B. Energiezähler, LED-Treiber usw., konzipiert.
2.Metallisierter Polypropylenfilm
3. Gute Selbstheilungseigenschaften, widersteht Stoßspannungsbeanspruchung
4. Lange Kapazitätsstabilität
5. Gute Eigenschaften in feuchter Umgebung
6.Excellent aktive und passive flammhemmende Fähigkeiten
Konstruktion und Hauptmaterialien der Produkte
Spezifikationen (IEC 60384-14)
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Kapazität | Innerhalb der angegebenen Toleranz | 1 kHz, 1 Vrms max.bei 25℃ |
| Verlustfaktor | 0,001 (0,1 %) max. | 1 kHz, 1 Vrms max.bei 25℃ |
| Spannungsfest | Darf keine Auffälligkeit sein | Zwischen den Klemmen 4,3UR (Vdc) Test von 60 Sek. |
| Zwischen Klemme und Gehäuse UR×200％+1500 VAC, 60 Sek. | ||
| Isolationswiderstand | CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s | 100 ± 15 VDC, 60 s / 25 ℃ |
| Robustheit der Abschlüsse | Kein Drahtbruch und keine Beschädigung des Kondensators | Spannungsfestigkeit der Anschlusslastkraft: 1,0 kg |
Biegefestigkeit der Anschlusslastkraft: 0,5 kg | ||
| Beständigkeit gegen Löthitze | (1) Aussehen: Keine sichtbaren Schäden | Löttemperatur: 260±5℃ |
| Lötbarkeit | 95 % der Oberfläche verzinnt | Löttemperatur: 260±5℃ |
| Schnelle Temperaturänderung | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein. | Temperatur der unteren Kategorie: -40℃ |
| Vibration | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein | Frequenzbereich: 10~55Hz |
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Klimatische Abfolge | (1) Aussehen: Keine sichtbaren Schäden | Trockene Hitze |
Kalt | ||
| Dauerzustand feuchte Hitze | (1) Aussehen: Keine sichtbaren Schäden | +40 °C und 93 % relative Luftfeuchtigkeit, 56 Tage |
| Laden und entladen | (1) Aussehen: Keine sichtbaren Schäden | Prüfspannung: √2 x URVAC 50 Hz |
| Ausdauer | (1) Aussehen: Keine sichtbaren Schäden | 1,25 x UR VAC 50 Hz, einmal pro Stunde |
Lagerbedingungen
1 Es ist zu beachten, dass die Lötbarkeit der Anschlüsse beeinträchtigt werden kann, wenn sie über einen längeren Zeitraum kaum in einer Atmosphäre gelagert werden
2 Sollte es nicht besonders hohen Temperaturen und hoher Luftfeuchtigkeit ausgesetzt werden, muss es folgende Bedingungen erfüllen (Aufbewahrung in der Originalverpackung)
Temperatur: 35 MAX Relative Luftfeuchtigkeit: 60 % MAX
3 Lagerdauer: Verlust: max. 12 Monate (ab Herstellungsdatum auf dem Etikett im Verpackungsbeutel)
Umgebungsanforderung
1 Einhaltung der RoHS-Anforderung.
2 Erfüllung der Anforderungen von REACH.
3 Ohne Halogen (nach Bedarf).
4 Siehe Anhang 2 für die Testberichte von Rohs and Reach durch einen Dritten
Qualitätskontrolle
Produktstruktur
