Produktdetails:
|
| Eigenschaften: | Sehr geringer Verlust bei hoher Frequenz, geeignet für hohe Ströme | Kapazität:: | 0,01uf |
|---|---|---|---|
| Nennspannung:: | 250-310 V | Betriebstemperatur: | -40℃～+110℃ |
| Anwendung:: | Haushaltsgerät, Netzteil, Amperemeter | Kapazitätstoleranz:: | ±10 % (K) |
| Paket: | Kartonversiegelung | ||
| Hervorheben: | Kondensator 275VAC 0,01 uF,Kondensator 103K |
||

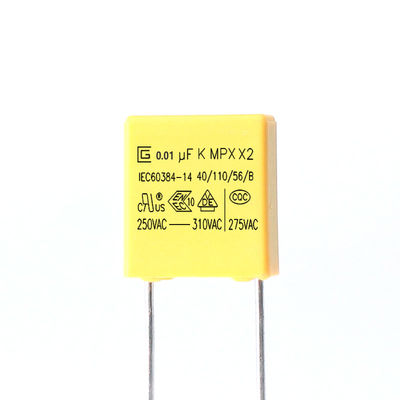

Sicherheits-Kondensator der Selbstheilungs-0.01uf 103K 275VAC X2 für unterdrückt elektromagnetische Störung
X2 Sicherheit Capacitor.pdf
X-Kondensator --- metallisierter Polypropylenfolienkondensator; normalerweise X wird Kondensator größtenteils vom Polyester-Folienkondensator mit gegenwärtigem Widerstand der verhältnismäßig großen Kräuselung hergestellt. Diese Art des Kondensators hat ein umfangreiches, aber sie erlaubt einen großen Strom für blitzschnelle Gebühr und Entladung, und sein Innenwiderstand ist entsprechend klein. Der x-Kondensator nimmt das äußere Quadrat und das innere Hochspannungs-OPP (die metallisierte materielle verarbeitende Wicklung des Polypropylens) im Kunststoffgehäuse an. Das OPP-Material hat nicht nur bessere elektrische Leistung, aber kann die Auswirkung von Hochfrequenzimpulsen auch effektiv verringern, wenn es parallel zu dem Inputende der Stromversorgung angeschlossen wird. Machteffekte.
Produkt-Einführung
MPX sind mit metallisiertem Polypropylenfilmnichtleiter, nichtinduktivem Bau, konservierten Kupferdrahtführungen und flammhemmender Epoxidharzbeschichtung gedreht. Sie haben ausgezeichnete Eigenschaften der Selbstheilung und des guten flammhemmenden entsprechend UL 94-V0
Art Anwendung
Die Produkte wurden weitverbreitet für die Funkentstörung und über-d-spurigen die Kondensatoranwendungen. Passend für verwendet in den Situationen, in denen Ausfall des Kondensators nicht zu Gefahr des Elektroschocks führt.
Eigenschaften
1 Nicht-Induktionsbau
Hohe Feuchtigkeitswiderstandsfähigkeit 2
Eigentum der Selbstheilung 3
Flammhemmende Art 4 (Befolgung ULs 94V-0)
Sehr kleiner Verlust 5
6 ausgezeichnete Frequenz- und Temperatureigenschaften
Hoher Isolationswiderstand 7
Spezifikationen (Iec 60384-14)
| Testeinzelteile | Leistungsanforderungen | Zustände des Tests |
| Kapazitanz | Innerhalb der Toleranz spezifizierte | 1KHz, Maximum 1Vrms an 25℃ |
| Verlustfaktor | 0,001 (0,1%) Maximum. | 1KHz, Maximum 1Vrms an 25℃ |
| Spannungsbeweis | Seien Sie keine Abweichung | Zwischen Anschlüsse 4.3UR (VDC) Test von 60sec. |
| Zwischen Anschluss und Einschließung UR×200%+1500Vac, 60sec. | ||
| Isolationswiderstand | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60sec/25℃ |
| Robustheit von Beendigungen | Kein Drahtbruch und kein Schaden des Kondensators |
Angespannte Stärke der Terminallasts-Kraft: 1,0 Kilogramm Haltezeit: 10 ± 1sec |
|
Biegefestigkeit der Terminallasts-Kraft: 0,5 Kilogramm Verbiegende Zeit: ゚ 4 x 90 |
||
| Widerstand zu lötender Hitze |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±5% des Anfangswertes |
Lötmitteltemperatur: 260±5℃ Lötmittelzeit: 5±0.5sec |
| Solderability | 95% des Oberflächenkonservierens |
Lötmitteltemperatur: 260±5℃ Lötmittelzeit: 2±0.5sec |
| Schnelle Temperaturänderung | Die Kondensatoren werden sichtlich überprüft und es gibt keinen sichtbaren Schaden. |
Senken Sie Kategorientemperatur: -40℃ Obere Kategorientemperatur: 110℃ Zahl von Zyklen: 5 Dauer T1 = Minute 30 |
| Erschütterung | Die Kondensatoren werden sichtlich überprüft und es gibt keinen sichtbaren Schaden |
Frequenzbereich: 10~55Hz Kurs: X, Y, Z (Achse) 2h / Achse (6h insgesamt) Verschiebungsumfang: 0.75mm |
| Testeinzelteile | Leistungsanforderungen | Zustände des Tests |
| Klimatische Reihenfolge |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±5% des Anfangswertes (3) DF (tanδ): ≤ 0,008 des erhöhten Wertes (4) IR: ≥ 50% der anwendbaren Grenzen (5) Spannungsbeweis: Normal |
Trockene Hitze Obere Temperatur: 110℃ Niedrigere Dauer: 16Hours |
|
Kalt Temperatur: -40℃ Dauer: 2Hours |
||
| Feuchte Hitze-ausgeglichene Lage |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±5% des Anfangswertes (3) DF (tanδ): ≤ 0,008 des erhöhten Wertes (4) IR: ≥ 50% der anwendbaren Grenzen (5) Spannungsbeweis: Normal |
+40°C und 93% relative Feuchtigkeit, 56 Tage |
| Gebühr und Entladung |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±10% des Anfangswertes (3) DF (tanδ): ≤ 0,008 des erhöhten Wertes (4) IR: ≥ 50% der anwendbaren Grenzen |
Prüfspannung: √2 x URVAC 50 Hz Gebühr und Entladung: 0.5sec/time Wiederholt für 10000 Zyklen |
| Ausdauer |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±10% des Anfangswertes (3) DF (tanδ): ≤ 0,008 des erhöhten Wertes (4) IR: ≥ 50% der anwendbaren Grenzen |
x 1,25 UR VAC 50 Hz, einmal jede Stunde Zunahme zu 1,000VAC für 0,1 zweites, 1.000 Stunden an der oberen Nenntemperatur |
Lagerbedingungen
1 t sollte gemerkt werden, dass das solderability möglicherweise der Anschlüsse deteriorted, wenn es kaum in einer Atmosphäre für lange preriods gespeichert wird
2 sollte es nicht insbesondere hohe Temperatur errichtet werden und hohe Feuchtigkeit, muss es bei den folgenden Bedingungen einreichen (halten im ursprünglichen Paket)
Temperatur: 35 MAX Relative Feuchtigkeit: 60% MAX
3 Speicherungszeitraum: Losse: 12 Monate maximal (vom Herstellungsdatum markierte auf dem Aufkleber in der Pakettasche)
Umweltanforderung
1 Befolgung der Anforderung von RoHS.
Befolgung 2 der Anforderung der REICHWEITE.
3 ohne Halogen (wie erforderlich).
4 sehen Sie bitte das Zubehör 2 für die Test reprots des Rohs und der Reichweite durch eine Drittpartei
Qualitätskontrolle
Produktstruktur
