Flammhemmender 0,22 uF hohe Feuchtigkeitsbeständigkeit 224k-Kondensator-275VAC

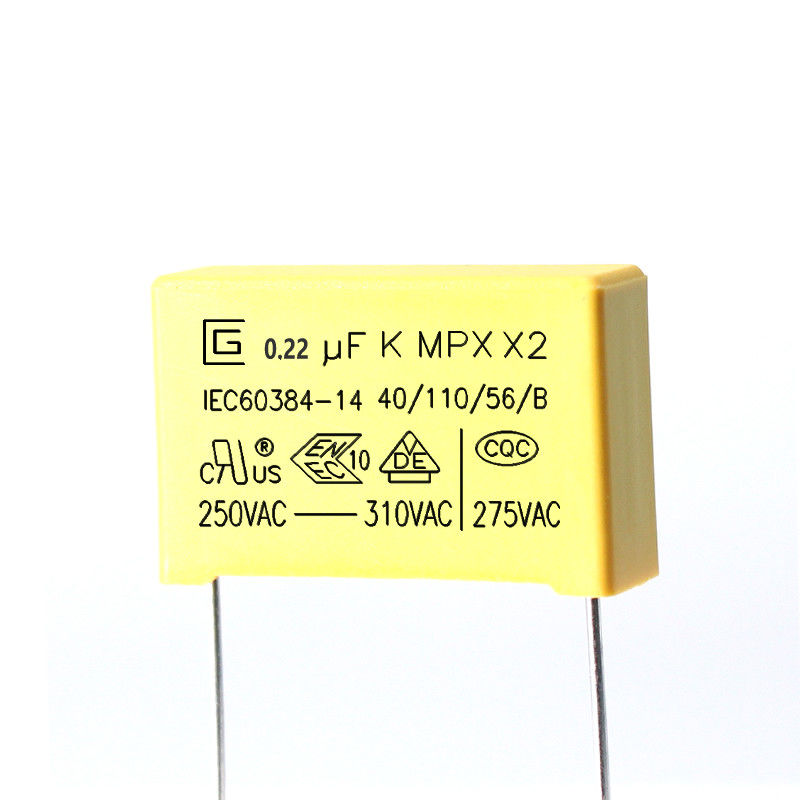

Großes Bild : Flammhemmender 0,22 uF hohe Feuchtigkeitsbeständigkeit 224k-Kondensator-275VAC

Produktdetails:

Herkunftsort:	Dong Guan
Markenname:	CG
Zertifizierung:	VDE，CQC
Modellnummer:	X2-224K-275VAC-E21

Zahlung und Versand AGB:

Min Bestellmenge:	10000 Stück
Preis:	Discuss
Verpackung Informationen:	200 Stück / Beutel, Kartongröße: 45 cm * 31 cm * 34 cm, Innenkarton: 29,2 cm * 21 cm * 31,3 cm, ein
Lieferzeit:	15-21 arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	100000000 Stück

Kontakt

Flammhemmender 0,22 uF hohe Feuchtigkeitsbeständigkeit 224k-Kondensator-275VAC

Beschreibung

Eigenschaften:	Hohe Feuchtigkeitsbeständigkeit	Kapazität::	0,22uf
Nennspannung::	250-310 V	Betriebstemperatur:	-40℃～+110℃
Anwendung::	Stromversorgung	Medien verfügbar:	Datenblatt, Foto
Hervorheben:	Kondensator 224k , 0.22 UF Capacitor 275VAC

Flammhemmender Typ 0,22uf 224K 275VAC X2 Sicherheitskondensator Hohe Feuchtigkeitsbeständigkeit

X2 Sicherheitskondensator.pdf

Referenzstandards

GB-T2693-2001 (IDT IEC 60384-1-2008) Festkondensatoren zur Verwendung in elektronischen Geräten – Teil 1: Allgemeine Spezifikation
GB-T14472-1988 Festkondensatoren zur Verwendung in elektronischen Geräten – Teil 16: Rahmenspezifikation: Fester DC-Kondensator aus metallisierter Polypropylenfolie

IEC-60384-14-2005 Festkondensatoren zur Verwendung in elektronischen Geräten – Teil 16: Rahmenspezifikation: Fester DC-Kondensator aus metallisierter Polypropylenfolie
GB-T 2828.1-2003 Stichprobenverfahren für die Inspektion nach Attributen – Teil 1: Stichprobenschemata, indiziert durch die Akzeptanzqualitätsgrenze (AQL) für die chargenweise Inspektion (ISO 2859-1:1999, IDT)

Markierung

1. CIGU-Logo:
2. Kapazität: (104 K, 0,1 μF)
3. Kapazitätstoleranz: (K) ± 10 %
4. Nennspannung: 250.275.300.305.310 VAC 5. Produktklasse: X2
6. Produkttyp: MPX
7. Klimakategorie: 40/110/56
8. Passive Entflammbarkeitsklasse: B
9. China-Zulassungszeichen: CQC
10. Deutschland-Zulassungszeichen: VDE
11. ENEC-Zulassungszeichen: ENEC

Produkteinführung

MPX sind mit metallisiertem Polypropylenfilm-Dielektrikum, nicht-induktiver Konstruktion, verzinnten Kupferdrahtleitungen und flammhemmender Epoxidharzbeschichtung gewickelt.Sie verfügen über hervorragende Selbstheilungseigenschaften und einen guten Flammschutz nach UL 94-V0

Anwendung eingeben

Die Produkte werden häufig für Entstörunterdrücker und leitungsübergreifende Kondensatoranwendungen verwendet. Geeignet für den Einsatz in Situationen, in denen ein Ausfall des Kondensators nicht zur Gefahr eines Stromschlags führt.

Merkmale

1 Induktionsfreie Konstruktion

2 Hohe Feuchtigkeitsbeständigkeit

3 Selbstheilende Eigenschaft

4 Flammhemmender Typ (Konformität mit UL 94V-0)

5 Sehr kleiner Verlust

6 Hervorragende Frequenz- und Temperatureigenschaften

7 Hoher Isolationswiderstand

Spezifikationen (IEC 60384-14)

Probeartikel	Leistungsanforderungen	Prüfungsbedingungen
Kapazität	Innerhalb der angegebenen Toleranz	1 kHz, 1 Vrms max.bei 25℃
Verlustfaktor	0,001 (0,1 %) max.	1 kHz, 1 Vrms max.bei 25℃
Spannungsfest	Darf keine Auffälligkeit sein	Zwischen den Klemmen 4,3UR (Vdc) Test von 60 Sek.
Spannungsfest	Darf keine Auffälligkeit sein	Zwischen Klemme und Gehäuse UR×200％+1500 VAC, 60 Sek.
Isolationswiderstand	CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s	100 ± 15 VDC, 60 s / 25 ℃
Robustheit der Abschlüsse	Kein Drahtbruch und keine Beschädigung des Kondensators	Spannungsfestigkeit der Anschlusslastkraft: 1,0 kg Haltezeit: 10 ± 1 Sek
Robustheit der Abschlüsse	Kein Drahtbruch und keine Beschädigung des Kondensators	Biegefestigkeit der Anschlusslastkraft: 0,5 kg Biegezeit: 4 x 90 ﾟ
Beständigkeit gegen Löthitze	(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts	Löttemperatur: 260±5℃ Lötzeit: 5 ± 0,5 Sek
Lötbarkeit	95 % der Oberfläche verzinnt	Löttemperatur: 260±5℃ Lötzeit: 2 ± 0,5 Sek
Schnelle Temperaturänderung	Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein.	Temperatur der unteren Kategorie: -40℃ Temperatur der oberen Kategorie: 110℃ Anzahl der Zyklen: 5 Dauer t1 = 30 min
Vibration	Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein	Frequenzbereich: 10~55Hz Verlauf: X,Y,Z (Achse) 2h / Achse (insgesamt 6h) Verschiebungsamplitude: 0,75 mm

Probeartikel	Leistungsanforderungen	Prüfungsbedingungen
Klimatische Abfolge	(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal	Trockene Hitze Obere Temperatur: 110℃ Untere Dauer: 16 Stunden
Klimatische Abfolge		Kalt Temperatur: -40℃ Dauer: 2 Std
Dauerzustand feuchte Hitze	(1) Aussehen: Keine sichtbaren Schäden (2) △C/C: ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal	+40 °C und 93 % relative Luftfeuchtigkeit, 56 Tage
Laden und entladen	(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte	Prüfspannung: √2 x URVAC 50 Hz Laden und Entladen: 0,5 Sek./Zeit Wiederholt für 10000 Zyklen
Ausdauer	(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte	1,25 x UR VAC 50 Hz, einmal pro Stunde Erhöhung auf 1.000 VAC für 0,1 Sekunde, 1.000 Stunden bei oberer Nenntemperatur

Lagerbedingungen

1 Es ist zu beachten, dass die Lötbarkeit der Anschlüsse beeinträchtigt werden kann, wenn sie über einen längeren Zeitraum kaum in einer Atmosphäre gelagert werden
2 Sollte es nicht besonders hohen Temperaturen und hoher Luftfeuchtigkeit ausgesetzt werden, muss es folgende Bedingungen erfüllen (Aufbewahrung in der Originalverpackung)
Temperatur: 35 MAX Relative Luftfeuchtigkeit: 60 % MAX
3 Lagerdauer: Verlust: max. 12 Monate (ab Herstellungsdatum auf dem Etikett im Verpackungsbeutel)

Artikel	Charakteristische Anforderung					Testmethode & Bedingung
Klimakategorie	40/110/56
Passive Entflammbarkeitsklasse	B
Betriebstemperatur	-40~+110
Kapazitätsbereich	0,0022 μF~2,2 μF
Kapazitätstoleranz	±10 % (K), ±20 % (M)					1 kHz, 1,0 Veff, 25
Nennspannung	250 VAC/275 VAC/300 VAC/305 VAC/310 VAC
Verlustfaktor	1KHz<0,10%					IR≥6000s
Isolationswiderstand	C ≤ 0,33 μF		C > 0,33 μF			U>100V, 100VDC,
	IR≥15000 MΩ		IR≥6000s			60S,20
Spannungsfestigkeit zwischen den Klemmen	Kein dauerhafter Ausfall oder Überschlag					4,3 UR (dc) 60 s 25 Abschaltstrom 10 mA
Spannungsfestigkeit zwischen Klemmen und Gehäuse	Kein dauerhafter Ausfall oder Überschlag					2UR+1500 V(Wechselstrom) 60 s 25 ≥2000 V(Wechselstrom) 25
max.Impulsanstiegszeit (dv/dt)	Lead-Abstand
	7,5 mm 600 V/μs	10mm		15mm	22,5 mm		27,5 mm	37,5 mm 100 V/μs

Umgebungsanforderung

1 Einhaltung der RoHS-Anforderung.
2 Erfüllung der Anforderungen von REACH.
3 Ohne Halogen (nach Bedarf).
4 Siehe Anhang 2 für die Testberichte von Rohs and Reach durch einen Dritten

Qualitätskontrolle

Flammhemmender 0,22 uF hohe Feuchtigkeitsbeständigkeit 224k-Kondensator-275VAC 0

Produktstruktur

Größe und Tag:
