Produktdetails:
|
| Eigenschaften: | Hervorragende Flammschutzeigenschaften | Kapazität:: | 1.0uf |
|---|---|---|---|
| Nennspannung:: | 250-310 V | Betriebstemperatur: | -40℃～+110℃ |
| Anwendung:: | Haushaltsgerät, Netzteil, Amperemeter | Medien verfügbar: | Datenblatt, Foto |
| Hervorheben: | Sicherheits-Kondensator 105K X2,Kondensator der Sicherheits-X2 1,0 uF |
||

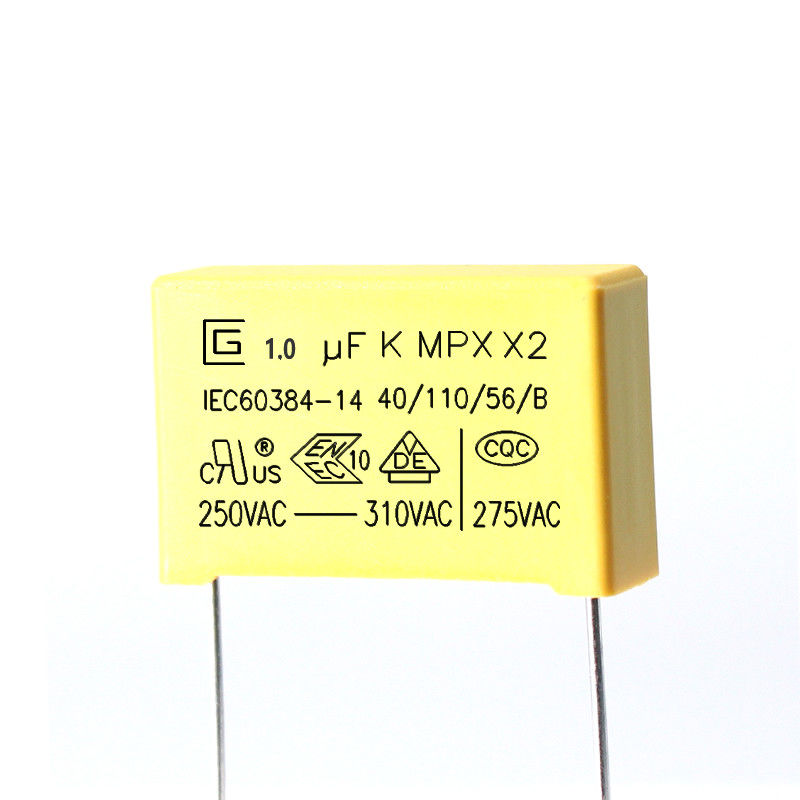

Lange Lebensdauer durch 1,0 uf 105 K 275 VAC X2 Sicherheitskondensator Hervorragende flammhemmende Eigenschaften
X2 Sicherheitskondensator.pdf
X-Kondensator --- metallisierter Polypropylen-Folienkondensator;Normalerweise besteht der X-Kondensator hauptsächlich aus einem Polyesterfolienkondensator mit einem relativ großen Ripple-Stromwiderstand.Dieser Kondensatortyp hat ein großes Volumen, lässt aber einen großen Strom zum sofortigen Laden und Entladen zu und sein Innenwiderstand ist entsprechend klein.Der X-Kondensator nimmt das äußere Quadrat und das innere Hochspannungs-OPP (wicklungsverarbeitung aus metallisiertem Polypropylenmaterial) in einer Kunststoffverpackung an.Das OPP-Material hat nicht nur eine bessere elektrische Leistung, sondern kann auch die Auswirkungen von Hochfrequenzimpulsen effektiv reduzieren, wenn es parallel mit dem Eingangsende der Stromversorgung verbunden ist.Machteffekte.
Markierung
1. CIGU-Logo:
2. Kapazität: (104 K, 0,1 μF)
3. Kapazitätstoleranz: (K) ± 10 %
4. Nennspannung: 250.275.300.305.310 VAC 5. Produktklasse: X2
6. Produkttyp: MPX
7. Klimakategorie: 40/110/56
8. Passive Entflammbarkeitsklasse: B
9. China-Zulassungszeichen: CQC
10. Deutschland Prüfzeichen: VDE
11. ENEC-Zulassungszeichen: ENEC
12. Amerikanisches Zulassungszeichen: CUL
13. Zulassungsstandard: IEC60384-14
Produkteinführung
MPX sind mit metallisiertem Polypropylenfilm-Dielektrikum, nicht-induktiver Konstruktion, verzinnten Kupferdrahtleitungen und flammhemmender Epoxidharzbeschichtung gewickelt.Sie verfügen über hervorragende Selbstheilungseigenschaften und einen guten Flammschutz nach UL 94-V0
Anwendung eingeben
Die Produkte werden häufig für Entstörunterdrücker und leitungsübergreifende Kondensatoranwendungen verwendet. Geeignet für den Einsatz in Situationen, in denen ein Ausfall des Kondensators nicht zur Gefahr eines Stromschlags führt.
Merkmale
1 Induktionsfreie Konstruktion
2 Hohe Feuchtigkeitsbeständigkeit
3 Selbstheilende Eigenschaft
4 Flammhemmender Typ (Konformität mit UL 94V-0)
5 Sehr kleiner Verlust
6 Hervorragende Frequenz- und Temperatureigenschaften
7 Hoher Isolationswiderstand
Spezifikationen (IEC 60384-14)
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Kapazität | Innerhalb der angegebenen Toleranz | 1 kHz, 1 Vrms max.bei 25℃ |
| Verlustfaktor | 0,001 (0,1 %) max. | 1 kHz, 1 Vrms max.bei 25℃ |
| Spannungsfest | Darf keine Auffälligkeit sein | Zwischen den Klemmen 4,3UR (Vdc) Test von 60 Sek. |
| Zwischen Klemme und Gehäuse UR×200％+1500 VAC, 60 Sek. | ||
| Isolationswiderstand | CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s | 100 ± 15 VDC, 60 s / 25 ℃ |
| Robustheit der Abschlüsse | Kein Drahtbruch und keine Beschädigung des Kondensators |
Spannungsfestigkeit der Anschlusslastkraft: 1,0 kg Haltezeit: 10 ± 1 Sek |
|
Biegefestigkeit der Anschlusslastkraft: 0,5 kg Biegezeit: 4 x 90 ﾟ |
||
| Beständigkeit gegen Löthitze |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts |
Löttemperatur: 260±5℃ Lötzeit: 5 ± 0,5 Sek |
| Lötbarkeit | 95 % der Oberfläche verzinnt |
Löttemperatur: 260±5℃ Lötzeit: 2 ± 0,5 Sek |
| Schnelle Temperaturänderung | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein. |
Temperatur der unteren Kategorie: -40℃ Temperatur der oberen Kategorie: 110℃ Anzahl der Zyklen: 5 Dauer t1 = 30 min |
| Vibration | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein |
Frequenzbereich: 10~55Hz Verlauf: X,Y,Z (Achse) 2h / Achse (insgesamt 6h) Verschiebungsamplitude: 0,75 mm |
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Klimatische Abfolge |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal |
Trockene Hitze Obere Temperatur: 110℃ Untere Dauer: 16 Stunden |
|
Kalt Temperatur: -40℃ Dauer: 2 Std |
||
| Dauerzustand feuchte Hitze |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C: ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal |
+40 °C und 93 % relative Luftfeuchtigkeit, 56 Tage |
| Laden und entladen |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte |
Prüfspannung: √2 x URVAC 50 Hz Laden und Entladen: 0,5 Sek./Zeit Wiederholt für 10000 Zyklen |
| Ausdauer |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte |
1,25 x UR VAC 50 Hz, einmal pro Stunde Erhöhung auf 1.000 VAC für 0,1 Sekunde, 1.000 Stunden bei oberer Nenntemperatur |
Lagerbedingungen
1 Es ist zu beachten, dass die Lötbarkeit der Anschlüsse beeinträchtigt werden kann, wenn sie über einen längeren Zeitraum kaum in einer Atmosphäre gelagert werden
2 Sollte es nicht besonders hohen Temperaturen und hoher Luftfeuchtigkeit ausgesetzt werden, muss es folgende Bedingungen erfüllen (Aufbewahrung in der Originalverpackung)
Temperatur: 35 MAX Relative Luftfeuchtigkeit: 60 % MAX
3 Lagerdauer: Verlust: max. 12 Monate (ab Herstellungsdatum auf dem Etikett im Verpackungsbeutel)
|
Artikel |
Charakteristische Anforderung |
Testmethode & Bedingung |
||||||
|
Klimakategorie |
40/110/56 |
|||||||
|
Passive Entflammbarkeitsklasse |
B |
|||||||
|
Betriebstemperatur |
-40~+110 |
|||||||
|
Kapazitätsbereich |
0,0022 μF~2,2 μF |
|||||||
|
Kapazitätstoleranz |
±10 % (K), ±20 % (M) |
1 kHz, 1,0 Veff, 25 |
||||||
|
Nennspannung |
250 VAC/275 VAC/300 VAC/305 VAC/310 VAC |
|||||||
|
Verlustfaktor |
1KHz<0,10% |
IR≥6000s |
||||||
|
Isolationswiderstand |
C ≤ 0,33 μF |
C > 0,33 μF |
U>100V, 100VDC, |
|||||
|
IR≥15000 MΩ |
IR≥6000s |
60S,20 |
||||||
|
Spannungsfestigkeit zwischen den Klemmen |
Kein dauerhafter Ausfall oder Überschlag |
4,3 UR (dc) 60 s 25 Abschaltstrom 10 mA |
||||||
|
Spannungsfestigkeit zwischen Klemmen und Gehäuse |
Kein dauerhafter Ausfall oder Überschlag |
2UR+1500 V(Wechselstrom) 60 s 25 ≥2000 V(Wechselstrom) 25 |
||||||
|
max.Impulsanstiegszeit (dv/dt) |
Lead-Abstand |
|||||||
|
7,5 mm 600 V/μs |
10mm |
15mm |
22,5 mm |
27,5 mm |
37,5 mm 100 V/μs |
|||
Umgebungsanforderung
1 Einhaltung der RoHS-Anforderung.
2 Erfüllung der Anforderungen von REACH.
3 Ohne Halogen (nach Bedarf).
4 Siehe Anhang 2 für die Testberichte von Rohs and Reach durch einen Dritten
Qualitätskontrolle
Produktstruktur
