Produktdetails:
|
| Eigenschaften: | Sehr geringer Verlust bei hoher Frequenz | Kapazität:: | 1.0uf |
|---|---|---|---|
| Nennspannung:: | 250-310 V | Betriebstemperatur: | -40℃～+110℃ |
| Anwendung:: | Netzteil, Amperemeter | Medien verfügbar: | Datenblatt, Foto |
| Hervorheben: | Kondensator der Sicherheits-X2 0,15 uF,Sicherheits-Kondensator 154K X2 |
||

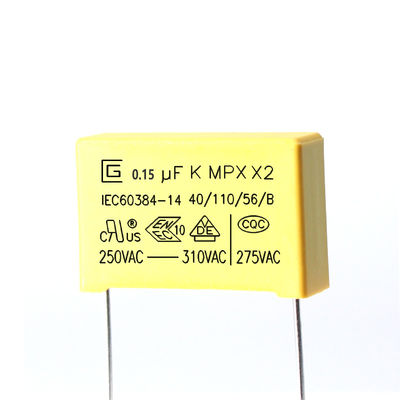

Selbstheilender 0,15 uf 154 K 275 VAC X2 Sicherheitskondensator Sehr geringer Verlust bei Hochfrequenz
X2 Sicherheitskondensator.pdf
X-Kondensator --- metallisierter Polypropylen-Folienkondensator;Normalerweise besteht der X-Kondensator hauptsächlich aus einem Polyesterfolienkondensator mit einem relativ großen Ripple-Stromwiderstand.Dieser Kondensatortyp hat ein großes Volumen, lässt aber einen großen Strom zum sofortigen Laden und Entladen zu und sein Innenwiderstand ist entsprechend klein.Der X-Kondensator nimmt das äußere Quadrat und das innere Hochspannungs-OPP (wicklungsverarbeitung aus metallisiertem Polypropylenmaterial) in einer Kunststoffverpackung an.Das OPP-Material hat nicht nur eine bessere elektrische Leistung, sondern kann auch die Auswirkungen von Hochfrequenzimpulsen effektiv reduzieren, wenn es parallel mit dem Eingangsende der Stromversorgung verbunden ist.Machteffekte.
Markierung
1. CIGU-Logo:
2. Kapazität: (104 K, 0,1 μF)
3. Kapazitätstoleranz: (K) ± 10 %
4. Nennspannung: 250.275.300.305.310 VAC 5. Produktklasse: X2
6. Produkttyp: MPX
7. Klimakategorie: 40/110/56
8. Passive Entflammbarkeitsklasse: B
9. China-Zulassungszeichen: CQC
10. Deutschland-Zulassungszeichen: VDE
11. ENEC-Zulassungszeichen: ENEC
Produkteinführung
MPX sind mit metallisiertem Polypropylenfilm-Dielektrikum, nicht-induktiver Konstruktion, verzinnten Kupferdrahtleitungen und flammhemmender Epoxidharzbeschichtung gewickelt.Sie verfügen über hervorragende Selbstheilungseigenschaften und einen guten Flammschutz nach UL 94-V0
Merkmale
1 Induktionsfreie Konstruktion
2 Hohe Feuchtigkeitsbeständigkeit
3 Selbstheilende Eigenschaft
4 Flammhemmender Typ (Konformität mit UL 94V-0)
5 Sehr kleiner Verlust
6 Hervorragende Frequenz- und Temperatureigenschaften
7 Hoher Isolationswiderstand
Spezifikationen (IEC 60384-14)
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Kapazität | Innerhalb der angegebenen Toleranz | 1 kHz, 1 Vrms max.bei 25℃ |
| Verlustfaktor | 0,001 (0,1 %) max. | 1 kHz, 1 Vrms max.bei 25℃ |
| Spannungsfest | Darf keine Auffälligkeit sein | Zwischen den Klemmen 4,3UR (Vdc) Test von 60 Sek. |
| Zwischen Klemme und Gehäuse UR×200％+1500 VAC, 60 Sek. | ||
| Isolationswiderstand | CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s | 100 ± 15 VDC, 60 s / 25 ℃ |
| Robustheit der Abschlüsse | Kein Drahtbruch und keine Beschädigung des Kondensators |
Spannungsfestigkeit der Anschlusslastkraft: 1,0 kg Haltezeit: 10 ± 1 Sek |
|
Biegefestigkeit der Anschlusslastkraft: 0,5 kg Biegezeit: 4 x 90 ﾟ |
||
| Beständigkeit gegen Löthitze |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts |
Löttemperatur: 260±5℃ Lötzeit: 5 ± 0,5 Sek |
| Lötbarkeit | 95 % der Oberfläche verzinnt |
Löttemperatur: 260±5℃ Lötzeit: 2 ± 0,5 Sek |
| Schnelle Temperaturänderung | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein. |
Temperatur der unteren Kategorie: -40℃ Temperatur der oberen Kategorie: 110℃ Anzahl der Zyklen: 5 Dauer t1 = 30 min |
| Vibration | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein |
Frequenzbereich: 10~55Hz Verlauf: X,Y,Z (Achse) 2h / Achse (insgesamt 6h) Verschiebungsamplitude: 0,75 mm |
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Klimatische Abfolge |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal |
Trockene Hitze Obere Temperatur: 110℃ Untere Dauer: 16 Stunden |
|
Kalt Temperatur: -40℃ Dauer: 2 Std |
||
| Dauerzustand feuchte Hitze |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C: ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal |
+40 °C und 93 % relative Luftfeuchtigkeit, 56 Tage |
| Laden und entladen |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte |
Prüfspannung: √2 x URVAC 50 Hz Laden und Entladen: 0,5 Sek./Zeit Wiederholt für 10000 Zyklen |
| Ausdauer |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte |
1,25 x UR VAC 50 Hz, einmal pro Stunde Erhöhung auf 1.000 VAC für 0,1 Sekunde, 1.000 Stunden bei oberer Nenntemperatur |
Lagerbedingungen
1 Es ist zu beachten, dass die Lötbarkeit der Anschlüsse beeinträchtigt werden kann, wenn sie über einen längeren Zeitraum kaum in einer Atmosphäre gelagert werden
2 Sollte es nicht besonders hohen Temperaturen und hoher Luftfeuchtigkeit ausgesetzt werden, muss es folgende Bedingungen erfüllen (Aufbewahrung in der Originalverpackung)
Temperatur: 35 MAX Relative Luftfeuchtigkeit: 60 % MAX
3 Lagerdauer: Verlust: max. 12 Monate (ab Herstellungsdatum auf dem Etikett im Verpackungsbeutel)
Umgebungsanforderung
1 Einhaltung der RoHS-Anforderung.
2 Erfüllung der Anforderungen von REACH.
3 Ohne Halogen (nach Bedarf).
4 Siehe Anhang 2 für die Testberichte von Rohs and Reach durch einen Dritten
Qualitätskontrolle
Produktstruktur
Verpackung
Plastiktüte ist die Mindestverpackung. Die Menge beträgt 100.200.300, 500.1000 STÜCKE.
Das RoHS-Etikett enthält den Produktnamen, die Spezifikation, die Menge, die Chargennummer, das Herstellungsdatum usw.
Eine innere Box hat N PCS-Beutel
Innere Kartongröße (L×B×H) = 23×30×30cm Kennzeichnung für RoHS UND SVHC
Eine äußere Box hat zwei innere Boxen
Größe des äußeren Kartons (L×B×H) = 48×32,2×33 cm Kennzeichnung für RoHS UND SVHC
