Produktdetails:
|
| DC Funken-über Spannung: | 75~1000V | Größe: | 4,5 mm * 3,2 mm |
|---|---|---|---|
| Fertigen Sie besonders an: | erbringen Sie Beispieldienstleistungen | Probe: | Verfügbar |
| Schlüsselwort: | Gasentladungslampe | Eigenschaften: | Hoher Isolationswiderstand |
| Hervorheben: | SMD-Gasentladungslampe,Gasentladungslampe 230XM |
||

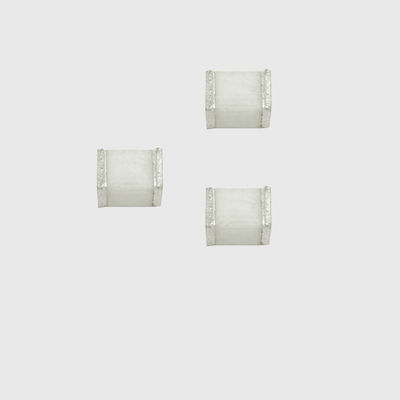

Hoher Isolationswiderstand 4,5 mm * 3,2 mm SMD 230XM Gasentladungsröhre für Netzteile
SMD 230XM.pdf
Funktionsprinzip der Gasentladungsröhre
Wenn die angelegte Spannung ansteigt und die Durchschlagsfestigkeit des Gases übersteigt, wird die Lücke zwischen den beiden Polen die Entladung unterbrechen und der ursprüngliche isolierende Zustand wird in einen leitenden Zustand umgewandelt.Restdruckniveau.
Die Hauptkomponenten der Pentoden-Entladungsröhre sind im Wesentlichen die gleichen wie die der zweipoligen und dreipoligen Entladungsröhren, und sie hat eine bessere Entladungssymmetrie und ist für den Mehrleitungsschutz geeignet.(Gewöhnlich zum Schutz von Kommunikationsleitungen verwendet) Die Entladungsstreuung der zweipoligen Entladungsröhre ist relativ groß.Bei Verwendung des zweipoligen Ableiters kann die Gleichtaktüberspannung in eine Gegentaktüberspannung umgewandelt werden.Die normale Betriebsspannung des Systems, die an beide Enden der Entladungsröhre im System angelegt wird, sollte niedriger sein als die Spannung zur Aufrechterhaltung der Entladung, da es sonst zu einem Freilaufproblem kommt.Der Spannungswert zum Aufrechterhalten der Glimmentladung ist höher als der Spannungswert zum Aufrechterhalten der Bogenentladung
Auswahlprinzip
(1) Die Entladungsgleichspannung der Gasentladungsröhre muss höher sein als die maximale Spannung während des normalen Betriebs der Leitung, um den normalen Betrieb der Leitung nicht zu beeinträchtigen.
(2) Die Stoßentladungsspannung des Gasentladungsableiters muss kleiner sein als der höchste Momentanspannungswert, dem die Leitung standhalten kann, damit der Gasentladungsableiter bei einer momentanen Überspannung schneller ansprechen kann als die Leitung, und Begrenzen Sie die Überspannung im Voraus auf einen ungefährlichen Wert.
(3) Die Haltespannung der Gasentladungsröhre sollte so hoch wie möglich sein.Sobald die Überspannung verschwindet, kann der Gasentladungsableiter rechtzeitig gelöscht werden, ohne den normalen Betrieb der Leitung zu beeinträchtigen.
(4) Das Erdungskabel sollte so kurz wie möglich und dick genug sein, um die Ableitung von transienten großen Strömen zu erleichtern.
(5) Wenn die Überspannung zu lange anhält, erzeugt der Gasableiter viel Wärme.Um Schäden an den geschützten Betriebsmitteln durch Überhitzung zu vermeiden, sollte der Gasentladungsableiter mit einer Ausfallsicherungskarte ausgestattet sein.Heutzutage haben einige neue Produkte von Gasentladungsröhren ausfallsichere Karten.
Merkmale
• RoHS- und HF-konform
• Größe: 4,5 mm x 3,2 mm
• DC-Überschlagsspannung: 75~1000 V
• Stabile Durchbruchspannung.
• Hoher Isolationswiderstand.
• Hohe Haltespannung.
• Große Aufnahmefähigkeit für transienten Strom.
• Niedrige Kapazität
• Micro-Gap-Design
Empfohlene Anwendungen
• Kommunikationsausrüstung • CATV-Ausrüstung
• Test Ausrüstung
• Datenleitungen
• Netzteile
• Telekommunikations-SLIC-Schutz
• Telekommunikation
