Produktdetails:
|
Anwendung: | Kleine Größe, hohe Leistung, starke Fähigkeit, Stoßströme zu unterdrücken | ODM-SOEM: | Ja |
---|---|---|---|
Betriebstemperatur: | -40℃~200℃ | Fertigen Sie besonders an: | erbringen Sie Beispieldienstleistungen |
Probe: | Verfügbar | Technologie: | Kohlenstoffzusammensetzung |
Paket-Art: | Durch Loch | Lieferanten-Art: | Originalhersteller, ODM |
Hervorheben: | Kleiner thermischer Widerstand NTC,thermischer Widerstand 30D15 NTC,NTC-Art Thermistor |

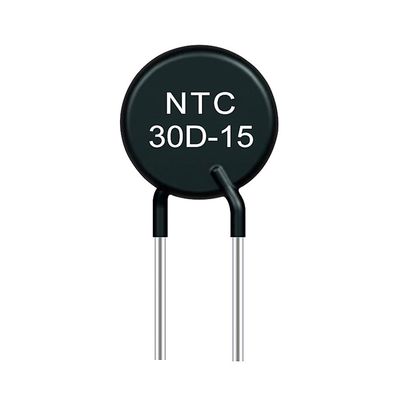

Kleiner thermischer Widerstand 30D15 NTC hat ausgezeichneten Widerstand Solderability und des Lötmittels
NTCs sind Thermistorphänomene und -materialien mit einem negativen Temperaturkoeffizienten, in dem der Widerstand sich exponential bei Zunahme der Temperatur verringert. Das Material ist ein keramischer Halbleiter, der von zwei gemacht wird oder mehr Metalloxiden wie Mangan, Kupfer, Silikon, Kobalt, Eisen, Nickel, Zink, etc., nachdem völlig mischen, formen und sintern. Es kann in einen Thermistor mit einem negativen Temperaturkoeffizienten gemacht werden. Seine Widerstandskraft und Materialkennwerte schwanken mit materieller Zusammensetzung, Sinternatmosphäre, Sinterntemperatur und strukturellem Zustand. Zur Zeit, gibt es Thermistormaterialien des Nichtoxids NTC wie Silikonkarbid, Zinnselenid und Tantalnitrid. Die Entwicklung von NTC-Thermistor hat einen langen Prozess durchgelaufen. Im Jahre 1834 entdeckten Wissenschaftler zuerst den negativen Temperaturkoeffizienten des silbernen Sulfids. Im Jahre 1930 entdeckten Wissenschaftler, dass Kupferoxid- und Kupferoxid auch einen negativen Temperaturkoeffizienten haben, und trafen es erfolgreich auf den Temperaturausgleichsstromkreis von Luftfahrtinstrumenten zu. Nachher wegen der ständigen Weiterentwicklung der Transistortechnologie, Forschung auf Thermistoren hat auch großen Fortschritt gemacht. NTC-Thermistoren wurden im Jahre 1960 entwickelt und sind auf den Gebieten des Temperaturmessungs-, Temperaturüberwachungs- und Temperaturausgleiches weitverbreitet. Sein Messbereich ist im Allgemeinen -10°C zu +300°C und auch fährt von -200°C zu +10°C ab
Der Hauptvorteil
1. Klein, keine Führungen, schnelle Wartegeschwindigkeit, kleiner Raum besetzt durch elektronische Ausrüstung,
2. Unter Verwendung des Galvanisierungsprozesses der Dreischicht hat es ausgezeichneten solderability und Lötmittelwiderstand, der für die Welle passend ist, die lötet und Aufschmelzlöten, und passend für Hochgeschwindigkeits-, Oberflächenberg mit hoher Dichte.
Modell | Bewertete nullenergie | Max.steady Zustandsstrom (A) | Rückstand Widerstand (Ω) | B25/85 (K) | Themal-Zeit Konstanten | Ableitung |
1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
3D-13 | 3 | 6 | 0,145 | 2700 | ||
4D-13 | 4 | 5 | 0,146 | 2700 | ||
4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
5D-13 | 5 | 5 | 0,15 | 2800 | ||
6D-13 | 6 | 4 | 0,211 | 2800 | ||
6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
7D-13 | 7 | 4 | 0,232 | 3000 | ||
8D-13 | 8 | 4 | 0,275 | 3000 | ||
10D-13 | 10 | 4 | 0,272 | 3000 | ||
12D-13 | 12 | 3 | 0,483 | 3000 | ||
15D-13 | 15 | 3 | 0,488 | 3100 | ||
16D-13 | 16 | 3 | 0,454 | 3100 | ||
18D-13 | 18 | 3 | 0,511 | 3200 | ||
20D-13 | 20 | 3 | 0,568 | 3200 | ||
22D-13 | 22 | 3 | 0,581 | 3200 | ||
25D-13 | 25 | 2 | 0,625 | 3200 | ||
30D-13 | 30 | 2 | 0,696 | 3200 | ||
33D-13 | 33 | 2 | 0,765 | 3200 | ||
47D-13 | 47 | 2 | 1,091 | 3200 | ||
50D-13 | 50 | 2 | 1,161 | 3200 |
Technische Spezifikation
Körperdurchmesser Φ40mm
P/N | R25±20% (Ω) | Thermischer empfindlicher Index B±10% (K) | Maximale ausgeglichene Lage gegenwärtiges Imax (A) | Ungefähres R von maximalem gegenwärtigem Rmax (Ω) | Maximale Verlustleistung Pmax (W) | Thermische Zeitkonstante (mW/C) | Thermische Zeitkonstante (S) | Maximale Antriebkapazitanz (uF) 240VAC |
MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Körperdurchmesser Φ45mm
P/N | R25±20% (Ω) | Thermischer empfindlicher Index B±10% (K) | Maximale ausgeglichene Lage gegenwärtiges Imax (A) | Ungefähres R von maximalem gegenwärtigem Rmax (Ω) | Maximale Verlustleistung Pmax (W) | Thermische Zeitkonstante (mW/C) | Thermische Zeitkonstante (S) | Maximale Antriebkapazitanz (uF) 240VAC |
MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Körperdurchmesser Φ50mm
P/N | R25±20% (Ω) | Thermischer empfindlicher Index B±10% (K) | Maximale ausgeglichene Lage gegenwärtiges Imax (A) | Ungefähres R von maximalem gegenwärtigem Rmax (Ω) | Maximale Verlustleistung Pmax (W) | Thermische Zeitkonstante (mW/C) | Thermische Zeitkonstante (S) | Maximale Antriebkapazitanz (uF) 240VAC |
MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Produkt-Prozess
