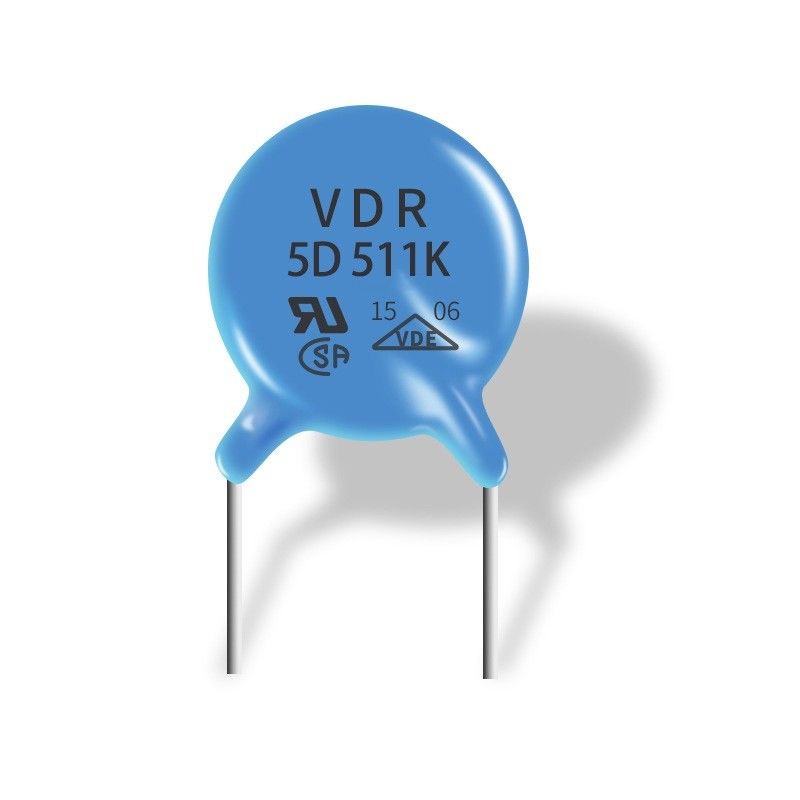

Schneller Zink-Oxid-Varistor-hohe Spitzenstrom-Widerstands-Fähigkeit des Warte5d 511k

Spitzenstrom-Widerstands-Fähigkeit Metalloxid-Varistor Soems schnelle Warte5d 511k hohe


Die allgemeinste moderne Art des Varistors ist der Metalloxid-Varistor (BEWEGUNG). Keramische Blöcke dieser Art, die Partikel des Zinkoxids, in einer Matrix anderer Metalloxide, wie kleine Mengen Wismut, Kobalt, Manganoxide enthält, werden zwischen zwei Metallplatten eingeschoben, um die Elektroden des Gerätes zu bilden. Die Grenzen zwischen jedem Würfel und angrenzenden Elementen bilden Diodenkreuzungen, die gegenwärtig in nur eine Richtung fließen dürfen. Die Ansammlung von nach dem Zufall orientierten Körnern ist elektrisch mit einem Netz von Rücken an Rückendiodenpaaren, jedes parallel zu vielen anderen Paaren gleichwertig.


Wenn eine kleine Spannung über den Elektroden angewendet wird, nur das Rückdurchsickern durch die Diodenkreuzung einen kleinen Strom veranlaßt zu fließen. Wenn eine große Spannung angewendet wird, gliedert die Diodenkreuzung wegen einer Kombination der Glühemission und des Elektrons auf, die einen Tunnel anlegt und veranlaßt einen großen Strom zu fließen. Das Ergebnis dieses Verhaltens ist eine nichtlineare Strom-Spannungscharakteristik, in der MOVs hohen Widerstand an den Niederspannungen und niedrigen Widerstand an den hohen Spannungen haben.


Elektrische Eigenschaften


Varistoren bleiben während des Normalbetriebs nicht leitfähig. Als Weichenmodusgerät sind Varistoren häufig benutzt, Netzspannungsanstieg zu unterdrücken, wenn die Spannung über ihnen gut unterhalb ihres „Festklemmens von Spannung“ bleibt. Varistoren können aus zwei Gründen ausfallen.

Katastrophale Versagen haben aufgetretenes wegen der erfolglosen Versuche, den sehr großen Anstieg zu begrenzen, der durch Ereignisse wie Blitzschläge verursacht wird, in denen die Energie, die betroffen ist, viele Größenordnungen höher ist, als der Varistor behandeln kann. Folgender gegenwärtiger Fluss von der Auswirkung konnte den Varistor schmelzen, brennen oder sogar verdunsten. Dieses thermische Durchgehen liegt am Mangel an Einheitlichkeit an den Kreuzungen von einzelnen Kristallgrenzen und führt zu den Ausfall des dominierenden gegenwärtigen Weges unter Wärmebelastung, wenn die Energie im vorübergehenden Impuls (maß normalerweise in den Joule), zu hoch ist (d.h. übersteigt erheblich den Herstellungsquotienten der „absoluten Maximalleistungen“). Das Potenzial für katastrophales Versagen kann durch das Überschätzen oder die Anwendung von besonders vorgewähltem MOVs verringert werden parallel.

Kumulative Verminderung tritt als mehr Anstieg auftreten auf. Aus historischen Gründen viel misspecified MOVs und häufige Inflation erlaubt, die auch die Kapazität verringert. In diesem Fall wird der Varistor nicht sichtbar beschädigt und scheint nach außen zu arbeiten (kein katastrophales Versagen), aber er bietet nicht mehr Schutz. Schließlich steigt er in einen Kurzschluss ein, während die Energieentladung einen leitfähigen Weg durch das Oxid herstellt.

Der Hauptparameter, der die Lebenszeit eines Varistors beeinflußt, ist seine Bewertung der Energie (Joule). Die Erhöhung des Energieniveaus erhöht die Zahl (einer definierten maximalen Größe) von vorübergehenden Impulsen, die sie exponential unterbringen kann sowie die kumulative Energiesumme von festgeklemmten kleineren Impulsen. Wenn diese Impulse auftreten, die „das Festklemmen von Spannung“, das sie während jedes Ereignisses zur Verfügung stellt, verringert sich, und einen Varistor gilt im Allgemeinen funktionell als vermindert wenn seine „Spannungsfestklemmend“ Änderungen durch 10%. Lebenserwartungsdiagramme des Herstellers beziehen gegenwärtiges, Schwere und Zahl von Ausgleichströmen für die Ausfallvorhersage mit ein, die auf der Gesamtenergie basiert, die in dem Leben des Faches zerstreut wird.

In der Unterhaltungselektronik besonders sind Überspannungsableiter, die BEWEGUNGS-Varistoren, die benutzt werden, genug klein, dass sie schließlich ausfallen. Andere Anwendungen, wie Kraftübertragung, Gebrauch VDRs von verschiedenen Strukturen in den mehrfachen Konfigurationen, bestimmt für langes Leben.

Eigenschaften von Varistoren

(1) Vorteile: der Spannungsbereich ist, von einigen Volt zu einiges tausend Volt sehr breit, kann die Überspannung von den zehn zu einiges tausend Amperen sein, ist- die Wartegeschwindigkeit schnell, gibt es keine Polarität, kein Freilaufen, und die Spitzenstromwiderstandskapazität ist groß. niedriger Preis.
(2) Nachteile: Die festklemmende Spannung ist verhältnismäßig hoch, die 2 bis 3mal im Allgemeinen erreichen kann die Arbeitsspannung. Darüber hinaus Druck
Der Durchsickernstrom der Varistorzunahmen mit dem Anstieg der Anzahl von Anstiegsauswirkungen. Die Antwortzeit ist länger und die parasitäre Kapazitanz ist größer.
(3) anwendbare Gelegenheiten: DC Spannung Linien, Niederfrequenzbus-leitungen oder verwendet in der Reihe mit Gasentladungslampen für Wechselstromlinien.

Spezifikationen:



Teilnummer	VAC (V)	VDC (V)	V1mA (V)	IP (A)	Vc (V)	Ich Standard (A)	Ich (A) hoher Anstieg	Standard (J)	(J) hoher Anstieg	Nennleistung (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
