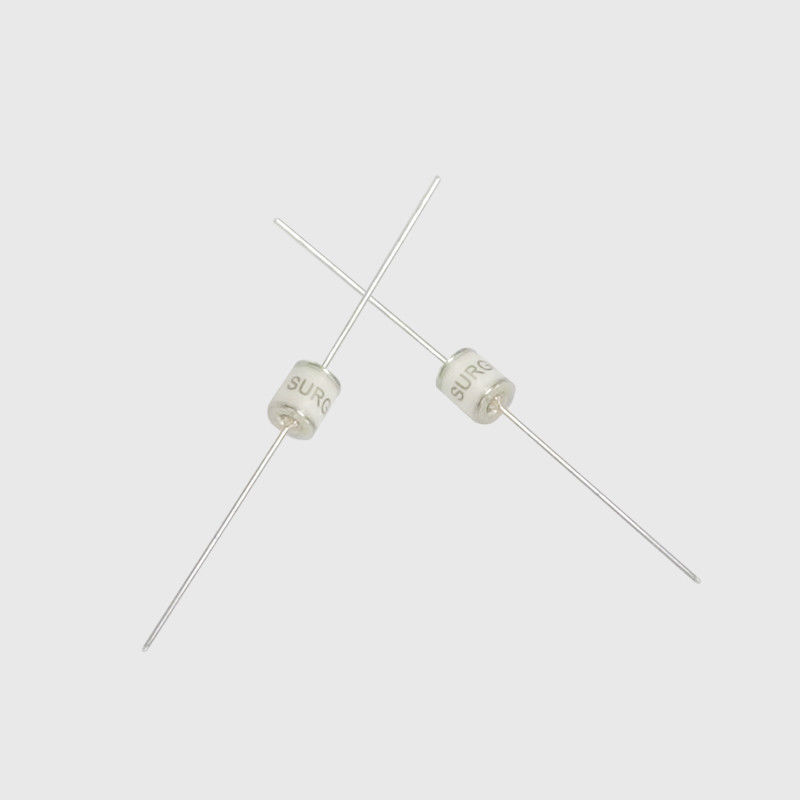

Niedrige Struktur-Probe der Kapazitanz-Gasentladungslampe-70V-5000V SMD verfügbar

Niedrige Kapazitanz-Gasentladungslampen - Reihe SX5 DC Funken-über Spannung: 70~5000V

SX5 0 - 230X SMDT.pdf


Gasentladungslampe ist eine Gap-artige Blitzschutzkomponente, die im Blitzschutz von Kommunikationssystemen weitverbreitet gewesen ist. Die Entladungslampe ist in den ersten oder ersten zwei Stadien einer mehrstufigen Schutzschaltung häufig benutzt, blitzschnellen Überstrom des Blitzes und Grenzüberspannung zu entladen. Da der Interelektrodenisolationswiderstand der Entladungslampe groß ist und die parasitäre Kapazitanz klein ist, ist es nicht für Hochfrequenzblitzschutz für Bus-Leitungen hat bestimmte Vorteile passend. Die Hauptmängel der Schutzeigenschaften der Entladungslampe sind, dass die Abbauzeitverzögerung groß ist, die Aktionsempfindlichkeit ist nicht ideal, und es ist schwierig, die Blitzwelle mit einem steilen Aufstieg des Wellenkopfes effektiv zu unterdrücken, und es gibt ein Freilaufproblem im Blitzschutz des Stromnetzes.

Allgemein verwendete Gasentladungslampen schließen Zweielektrodenentladungslampen und Dreielektrodenentladungslampen mit ein. Die meisten Verpackenoberteilmaterialien sind Keramik, also werden sie keramische Entladungslampen genannt.


Prinzip


Das Arbeitsprinzip der Entladungslampe ist Gasabstandsentladung. Wenn eine bestimmte Spannung zwischen den zwei Pfosten der Entladungslampe angewendet wird, wird ein ungleiches elektrisches Feld zwischen den Elektroden erzeugt: unter der Aktion dieses elektrischen Feldes, fängt das Gas im Rohr an sich zu trennen. Wenn die angewandten Spannungszunahmen, zum des Abstandes zwischen den Elektroden zu machen, wenn die Feldstärke die Durchschlagsfestigkeit des Gases übersteigt, der Abstand zwischen den zwei Pfosten durch die Entladung aufgegliedert werden und der ursprüngliche isolierende Zustand in einen leitfähigen Zustand umgewandelt wird. Nach der Leitung bleibt die Spannung zwischen den zwei Pfosten der Entladungslampe am Restspannungspegel, der durch den Entladungsbogen bestimmt wird. , ist diese Restspannung im Allgemeinen sehr niedrig, damit die elektronische Ausrüstung, die parallel zu der Entladungslampe angeschlossen wird, vor Überspannungsschaden geschützt wird

Eigenschaften

1. RoHS u. HF konform
2. SMD-Struktur
3. DC Funken-über Spannung: niedrige Kapazitanz 70~5000V 4.
5. Agentur-Anerkennung: UL
6. Betriebstemperatur: - 30°C | +85°C-Speicher
Temperatur: - 40°C | +115°C


Lager-Lagerbedingungen von Produkten

· Lagerbedingungen:
1. Lagertemperatur: -10°C~+40°C
2. relative Luftfeuchtigkeit: ≤75%RH
3. halten Sie weg von ätzender Atmosphäre und Sonnenlicht. · Lagerdauer: 1-jährig



Empfohlene Anwendungen

1. Kabel-Modem
2. xDSL
3. Receiver
4. Fernseher
5. Energieversorger
6. Unterhaltungselektronik
