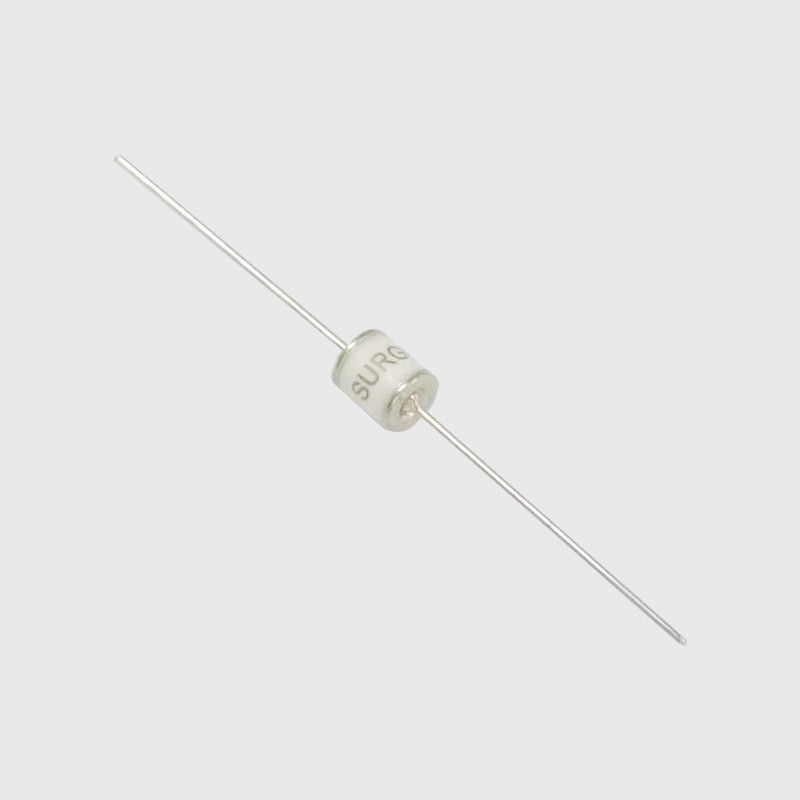

70V - 5000V Glasstruktur-Probe der Entladungslampe-SMD verfügbar

Niedrige Kapazitanz-Gasentladungslampen - SX5 Reihe RoHS u. HF konform

SX5 0 - 230X SMDT.pdf


Struktur


Einige Gasentladungslampen benutzen Glas als das Verkapselungsoberteil des Rohrs. Etwas auch Gebrauchskeramik als das Paketoberteil und die Entladungslampe wird mit einem Edelgas mit stabilen elektrischen Eigenschaften gefüllt (wie Argon und Neongas, etc.). Die Entladungselektroden der allgemein verwendeten Entladungslampe sind im Allgemeinen zwei oder drei, und die Elektroden werden durch ein Edelgas. getrennt. Entsprechend der Einstellung der Anzahl von Elektroden, kann die Entladungslampe in Zweipfosten und Dreipfostenentladungslampen unterteilt werden.
Die keramische Diodenentladungslampe wird aus reiner Eisenelektrode, Nickel-Chromkobaltlegierungskappe, schweißende Kappe des Silberkupfers und keramischer Rohrkörper und andere Hauptkomponenten verfasst. Die Entladungselektroden im Rohr werden mit radioaktiven Oxiden beschichtet, und die innere Wand des Rohrs wird auch mit radioaktiven Elementen beschichtet, um die Entladungseigenschaften zu verbessern. Die Entladungselektrode hat hauptsächlich zwei Strukturen: Stange-förmig und schalenförmig. In der Entladungslampe der Stange-förmigen Elektrode, ist ein zylinderförmiger Hitzeschild zwischen die Elektrode und die Wand des Rohrkörpers installiert. Der Hitzeschirm kann die keramische Rohrkörperwärme zur Uniform neigen lassen, damit es keine lokale Überhitzung gibt und das Rohr veranlaßt zu brechen. Das Innere des Hitzeschildes wird auch mit radioaktiven Oxiden beschichtet, um Entladungsstreuung weiter zu verringern. In der Entladungslampe der schalenförmigen Elektrode, ist Molybdänmasche am Mund der Schale installiert, und Cäsiumelement ist in die Schale installiert, die auch die Streuung der Entladung verringert.
Die Dreielektrodenentladungslampe wird auch aus reinen Eisenelektroden, Nickel-Chromkobaltlegierungskappen, Silberkupferschweißenskappen und keramischen Rohren verfasst. Unterschiedlich zu der Diodenentladungslampe, wird ein Nickel-Chromkobaltlegierungszylinder der Dreielektrodenentladungslampe als der dritte Pfosten d.h. der Erder hinzugefügt.


Prinzip


Das Arbeitsprinzip der Entladungslampe ist Gasabstandsentladung. Wenn eine bestimmte Spannung zwischen den zwei Pfosten der Entladungslampe angewendet wird, wird ein ungleiches elektrisches Feld zwischen den Elektroden erzeugt: unter der Aktion dieses elektrischen Feldes, fängt das Gas im Rohr an sich zu trennen. Wenn die angewandten Spannungszunahmen, zum des Abstandes zwischen den Elektroden zu machen, wenn die Feldstärke die Durchschlagsfestigkeit des Gases übersteigt, der Abstand zwischen den zwei Pfosten durch die Entladung aufgegliedert werden und der ursprüngliche isolierende Zustand in einen leitfähigen Zustand umgewandelt wird. Nach der Leitung bleibt die Spannung zwischen den zwei Pfosten der Entladungslampe am Restspannungspegel, der durch den Entladungsbogen bestimmt wird. , ist diese Restspannung im Allgemeinen sehr niedrig, damit die elektronische Ausrüstung, die parallel zu der Entladungslampe angeschlossen wird, vor Überspannungsschaden geschützt wird

Eigenschaften

1. RoHS u. HF konform
2. SMD-Struktur
3. DC Funken-über Spannung: niedrige Kapazitanz 70~5000V 4.
5. Agentur-Anerkennung: UL
6. Betriebstemperatur: - 30°C | +85°C-Speicher
Temperatur: - 40°C | +115°C


Lager-Lagerbedingungen von Produkten

· Lagerbedingungen:
1. Lagertemperatur: -10°C~+40°C
2. relative Luftfeuchtigkeit: ≤75%RH
3. halten Sie weg von ätzender Atmosphäre und Sonnenlicht. · Lagerdauer: 1-jährig



Empfohlene Anwendungen

1. Kabel-Modem
2. xDSL
3. Receiver
4. Fernseher
5. Energieversorger
6. Unterhaltungselektronik
