Produktdetails:
|
| DC Funken-über Spannung: | 75~1000V | Größe: | 4,5 mm * 3,2 mm |
|---|---|---|---|
| Fertigen Sie besonders an: | erbringen Sie Beispieldienstleistungen | Schlüsselwort: | Gasentladungslampe |
| Probe: | Verfügbar | Eigenschaften: | Hohe Haltespannung. |
| Hervorheben: | Keramische Entladungslampen SMD,Keramische Entladungslampen 230XM |
||

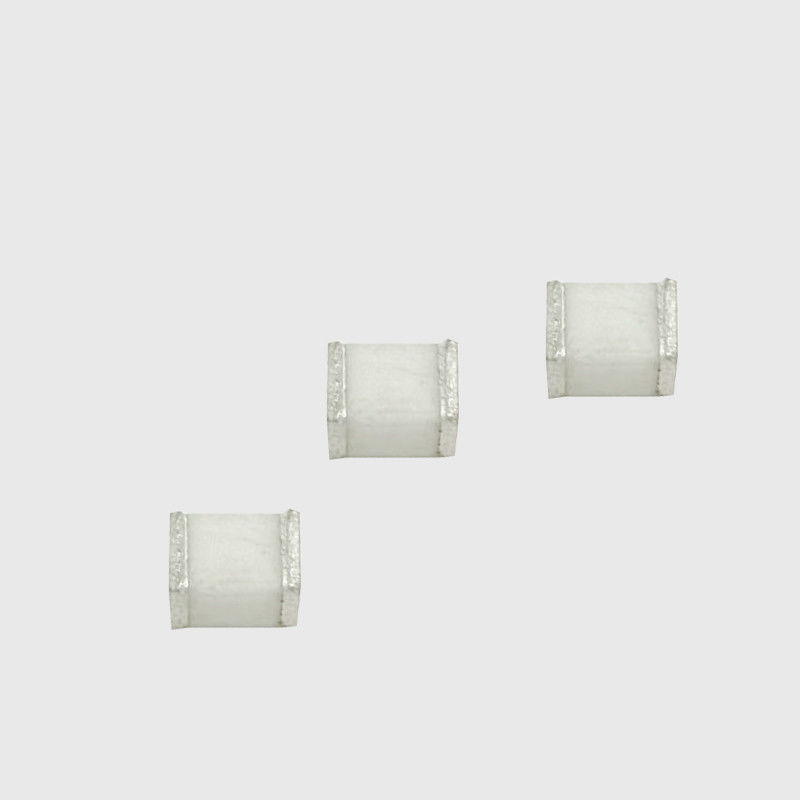

Micro-Gap Design Low Capacitance 4.5mm*3.2mm SMD 230XM Gasentladungsröhre für Netzteile
SMD 230XM.pdf
Gasentladungsröhre ist eine Blitzschutzkomponente vom Spalttyp, die beim Blitzschutz von Kommunikationssystemen weit verbreitet ist.Die Entladungsröhre wird häufig in der ersten oder den ersten beiden Stufen einer mehrstufigen Schutzschaltung verwendet, um den unverzögerten Blitzüberstrom abzuleiten und die Überspannung zu begrenzen.Da der Isolationswiderstand zwischen den Elektroden der Entladungsröhre groß und die parasitäre Kapazität klein ist, ist sie nicht für Hochfrequenz-Blitzschutz für Signalleitungen geeignet, hat eindeutige Vorteile.Die Hauptmängel der Schutzeigenschaften der Entladungsröhre bestehen darin, dass die Entladungszeitverzögerung groß ist, die Wirkungsempfindlichkeit nicht ideal ist und es schwierig ist, die Blitzwelle mit einem steilen Anstieg des Wellenkopfes effektiv zu unterdrücken, und es gibt a Freilaufproblem im Blitzschutz des Stromnetzes.
Üblicherweise verwendete Gasentladungsröhren umfassen Zweielektroden-Entladungsröhren und Dreielektroden-Entladungsröhren.Die meisten Materialien für Verpackungshüllen sind Keramiken, daher werden sie als keramische Entladungsröhren bezeichnet.
Auswahlprinzip
(1) Die Entladungsgleichspannung der Gasentladungsröhre muss höher sein als die maximale Spannung während des normalen Betriebs der Leitung, um den normalen Betrieb der Leitung nicht zu beeinträchtigen.
(2) Die Stoßentladungsspannung des Gasentladungsableiters muss kleiner sein als der höchste Momentanspannungswert, dem die Leitung standhalten kann, damit der Gasentladungsableiter bei einer momentanen Überspannung schneller ansprechen kann als die Leitung, und Begrenzen Sie die Überspannung im Voraus auf einen ungefährlichen Wert.
(3) Die Haltespannung der Gasentladungsröhre sollte so hoch wie möglich sein.Sobald die Überspannung verschwindet, kann der Gasentladungsableiter rechtzeitig gelöscht werden, ohne den normalen Betrieb der Leitung zu beeinträchtigen.
(4) Das Erdungskabel sollte so kurz wie möglich und dick genug sein, um die Ableitung von transienten großen Strömen zu erleichtern.
(5) Wenn die Überspannung zu lange anhält, erzeugt der Gasableiter viel Wärme.Um Schäden an den geschützten Betriebsmitteln durch Überhitzung zu vermeiden, sollte der Gasentladungsableiter mit einer Ausfallsicherungskarte ausgestattet sein.Heutzutage haben einige neue Produkte von Gasentladungsröhren ausfallsichere Karten.
Merkmale
• RoHS- und HF-konform
• Größe: 4,5 mm x 3,2 mm
• DC-Überschlagsspannung: 75~1000 V
• Stabile Durchbruchspannung.
• Hoher Isolationswiderstand.
• Hohe Haltespannung.
• Große Aufnahmefähigkeit für transienten Strom.
• Niedrige Kapazität
• Micro-Gap-Design
Empfohlene Anwendungen
• Kommunikationsausrüstung • CATV-Ausrüstung
• Test Ausrüstung
• Datenleitungen
• Netzteile
• Telekommunikations-SLIC-Schutz
• Telekommunikation
