Produktdetails:
|
| Anwendung: | Langlebigkeit Hohe Zuverlässigkeit | ODM-SOEM: | Ja |
|---|---|---|---|
| Fertigen Sie besonders an: | erbringen Sie Beispieldienstleistungen | Probe: | Verfügbar |
| Technologie: | Kohlenstoffzusammensetzung | Betriebstemperatur: | -40℃~200℃ |
| Paket-Art: | Durch Loch | Medien verfügbar: | Datenblatt, Foto |
| Hervorheben: | NTC-Energie-Thermistor,Thermistor NTC 5D 20,NTC 5D20 |
||

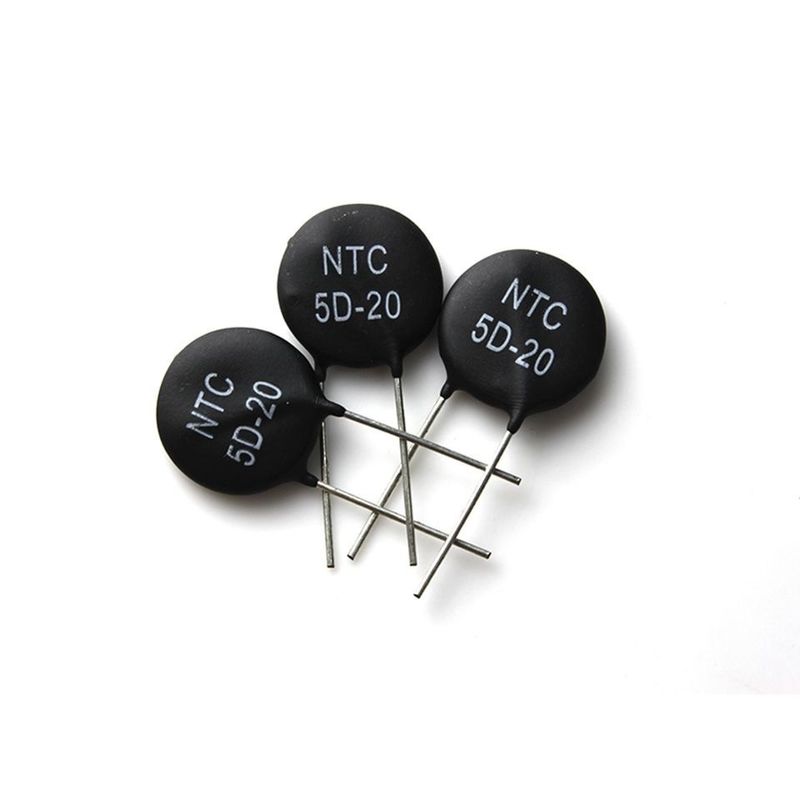

Schnelle thermischer Widerstand-Langlebigkeit der Wartegeschwindigkeits-5D20 NTC der Service-hohen Zuverlässigkeit
Beschreibung:
Der MF72 Thermistor der Energie NTC ist eine Art keramisches Element des Halbleiters, die größtenteils vom Übergangsmetalloxidmaterial machte, und gehört negativen Temperaturthermistoren. Wenn Sie auf Elektrogeräten abstimmen, kann die Überspannung durch einen Thermistor der Energie NTC zurückgehalten werden, der in der Reihe mit dem Energiestromkreis geschaltet wird. Wegen der fortfahrenden Aktion von gegenwärtigem, fällt Temperatur des anhebenden Thermistors der Energie NTC, der Widerstand schnell auf einen kleinen Wert, die verbrauchte Energie kann ignoriert werden ab. So kann sie normalen Betriebsstrom nicht beeinflussen. Deshalb unter Verwendung der Macht NTC ist Thermistor ein effektiv amd die meiste kurze Maßnahme, die Überspannung zurückzuhalten und schützt Elektrogeräte vor Zerstörung.
Der Hauptvorteil
Das Hauptmerkmal eines Thermistors ist seine hohe Empfindlichkeit. Sein Temperaturkoeffizient Widerstand ist 10-100mal, die vom Metall. Er kann Temperaturwechsel von 10-6°C ermitteln; die Betriebstemperaturstrecke ist breit, ist das normale Temperaturgerät für -55°C passend | 315°C, das Gerät der hohen Temperatur ist für Temperaturen über 315°C passend (bis 2000 °C) und dem Gerät der niedrigen Temperatur ist für 273°C passend | 55°C; klein, kann die Temperatur der Lücken, der Hohlräume und der Blutgefäße im menschlichen Körper messen, der nicht durch andere Thermometer gemessen werden kann; bedienungsfreundlich, ist der Widerstandswert im Bereich von 0,1 | 100kΩ; irgendeine Wahl zwischen ihnen; einfach, zur komplexen Form, Massenproduktion zu verarbeiten; gute Stabilität, starke Überlastbarkeit.
Anwendungen
Coversions-Stromversorgung, Schalterenergie, ups Energie
Elektronische energiesparende Lampen, elektronischer Ballast und alle Arten elektrische Heizung
Alle Arten Funktelegrafie, Anzeige
Birne und andere beleuchtende Lampen
| Modell | Bewertete nullenergie | Max.steady Zustandsstrom (A) | Rückstand Widerstand (Ω) | B25/85 (K) | Themal-Zeit Konstanten | Ableitung |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Technische Spezifikation
Körperdurchmesser Φ40mm
| P/N | R25±20% (Ω) | Thermischer empfindlicher Index B±10% (K) | Maximale ausgeglichene Lage gegenwärtiges Imax (A) | Ungefähres R von maximalem gegenwärtigem Rmax (Ω) | Maximale Verlustleistung Pmax (W) | Thermische Zeitkonstante (mW/C) | Thermische Zeitkonstante (S) | Maximale Antriebkapazitanz (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Körperdurchmesser Φ45mm
| P/N | R25±20% (Ω) | Thermischer empfindlicher Index B±10% (K) | Maximale ausgeglichene Lage gegenwärtiges Imax (A) | Ungefähres R von maximalem gegenwärtigem Rmax (Ω) | Maximale Verlustleistung Pmax (W) | Thermische Zeitkonstante (mW/C) | Thermische Zeitkonstante (S) | Maximale Antriebkapazitanz (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Körperdurchmesser Φ50mm
| P/N | R25±20% (Ω) | Thermischer empfindlicher Index B±10% (K) | Maximale ausgeglichene Lage gegenwärtiges Imax (A) | Ungefähres R von maximalem gegenwärtigem Rmax (Ω) | Maximale Verlustleistung Pmax (W) | Thermische Zeitkonstante (mW/C) | Thermische Zeitkonstante (S) | Maximale Antriebkapazitanz (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Produkt-Prozess
