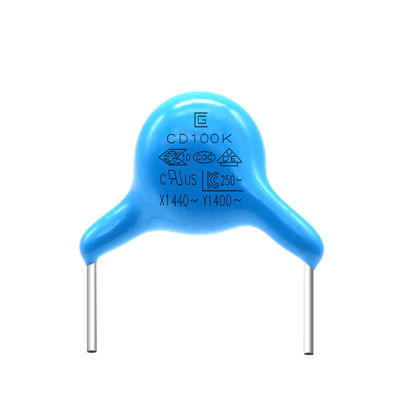

Sicherheits-Kondensator 100K ODM 400VAC Y1 klein für elektronische Ausrüstung

Großes Bild : Sicherheits-Kondensator 100K ODM 400VAC Y1 klein für elektronische Ausrüstung

Produktdetails:

Herkunftsort:	Dongguan China
Markenname:	SG
Zertifizierung:	VDE，CQC
Modellnummer:	Y5P-100K-400VAC

Zahlung und Versand AGB:

Min Bestellmenge:	10000 Stück
Preis:	Discuss
Verpackung Informationen:	Größe: 45 cm * 31 cm * 34 cm, Innenkarton: 29,2 cm * 21 cm * 31,3 cm, ein Karton in zwei Innenkarton
Lieferzeit:	15-21 arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	100000000 Stück

Kontakt

Sicherheits-Kondensator 100K ODM 400VAC Y1 klein für elektronische Ausrüstung

Beschreibung

Lagertemperatur. Bereich:	-40℃~+125℃	Betriebstemperatur. Bereich:	-25℃~+125℃
Hauptmaterial:	SrCO3 BaCO3 TiO2 Bi2O3 CaCO3 Nb2O5 MgO	Anwendung:	Elektronische Geräte
Lieferanten-Art:	Originalhersteller, ODM	Art:	Y1 Sicherheitskondensator
Hervorheben:	Kondensator 100K der Sicherheits-Y1 , Kondensator ODM der Sicherheits-Y1 , Kondensator 100K

Sicherheits-Kondensator-kleines flammhemmendes Epoxidharz-Paket 100K 400VAC Y1
Kondensator .pdf der Sicherheits-Y1
Kondensatoren Y1 sind die Kondensatoren, die über den zwei Drähten der Stromleitung und des Grund angeschlossen werden (Le, N.O.), normalerweise in den Paaren. Basiert auf der Beschränkung des Durchsickernstroms, sollte der Wert des y-Kondensators nicht zu groß sein. Im Allgemeinen ist der x-Kondensator uF-Niveau, und der y-Kondensator ist Ns-Düngungniveau. Der x-Kondensator unterdrückt differenziale Modusstörung, und der Kondensator Y1 unterdrückt Gleichtaktstörung.
Eigenschaften
Stabile und sichere Wahl
kompakte Größe
wirtschaftliches Produkt
Befolgung der Sicherheitsbescheinigung
Produkt-Spannung, Material, Größenbezugstabelle

Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	Größe (Millimeter)
Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Spezifikation und Prüfmethode

EINZELTEIL

SPEZIFIKATION

PRÜFMETHODE UND BEDINGUNG

Speichertemp. Strecke

-40℃~+125℃

Funktionierender Temp. Strecke

-25℃~+125℃

Auftritt und
Maß

Auftritt hat
kein markierter Defekt.
Maße sind innerhalb der spezifizierten Toleranz.

Auftritt wird auf Anblick aufgepasst
Maß wird durch Tasterzirkel gemessen

Kennzeichen

Sollte leicht erkannt werden.

Seien auf Anblick aufgepasst Sie

Kapazitanz

Innerhalb spezifiziert
Toleranz

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Verlustfaktor

B, E: 2,5% maximal
F: 3,5% maximal

Die gleiche Bedingung als Kapazitanz

Isolationswiderstand

10,000MΩ
10,000MΩmin

Der Isolationswiderstand wird mit 500±50V.DC innerhalb der sek 60±5 der Aufladung gemessen.

Durchschlagsfestigkeit

Zwischen
Anschlussleitungen

Kein Ausfall.

Wenden Sie eine Spannung von 4.0KVAC für 1 Min. zwischen den Anschlussleitungen an.
(Gebühr/Entladung current≤50mA) (Y2: 2.6KVAC)

Körper
Isolierung

Kein Ausfall.

Die Anschlüsse des Kondensators sind
zusammen angeschlossen. Eine Metallfolie wird nah um den Körper des Kondensators zum Abstand von ungefähr 3 - 4 Millimeter von jedem Anschluss eingewickelt. Eine Spannung von 4.0KVAC wird zwischen den Kondensatoranschlussleitungen und der Metallfolie angewendet. (Y2: 2.6KVAC)
(Gebühr/Entladestrom ≤50mA)

Temperatur
Eigenschaft

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

Die Kapazitanz wird an jedem Schritt als Folgen gemessen.
Vorbehandlung: Kondensator wird an 85±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaßen.

(Schritt)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃
