Produktdetails:
|
| Lagertemperatur. Bereich: | -40℃~+125℃ | Betriebstemperatur. Bereich: | -25℃~+125℃ |
|---|---|---|---|
| Hauptmaterial: | Datenblatt | Eigenschaft: | Ideal für die linienübergreifende Anwendung |
| Anpassen:: | Ja, bieten Sie Beispieldienste an | Paket-Art: | Durch Loch |
| Anwendung: | HF / Mikrowelle, Allzweck | Schlüsselwort: | Y1 Sicherheitskondensator |
| Hervorheben: | Sicherheits-Kondensator 331K Y1,Kondensator CQC der Sicherheits-Y1,Kondensator Y1 |
||

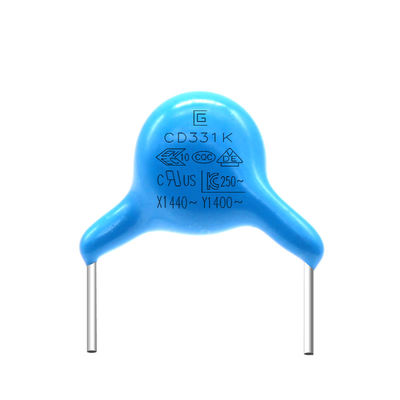

Hoher Sicherheits-Kondensator-dämpfungsärme lange Nutzungsdauer der Widerstands-Spannungs-331K 400VAC Y1
Kondensator .pdf der Sicherheits-Y1
Der Kondensator Y1 ist ein Sicherheitskondensator, und solch ein Kondensator verursacht nicht Elektroschock, nachdem der Kondensator ausfällt, und gefährdet nicht persönliche Sicherheit. Er schließt zwei Arten X Kondensatoren und y-Kondensatoren ein. Kondensatoren x sind die Kondensatoren, die zwischen den zwei Linien der Stromleitung (L-N) angeschlossen werden, und Metallschichtkondensatoren werden im Allgemeinen benutzt; Y-Kondensatoren werden zwischen den zwei Linien der Stromleitung angeschlossen und die Grund (Le, N.O.) Kapazitanz, erscheinen im Allgemeinen in den Paaren. Basiert auf der Beschränkung des Durchsickernstroms, sollte der Wert des y-Kondensators nicht zu groß sein. Im Allgemeinen ist der x-Kondensator uF-Niveau, und der y-Kondensator ist Ns-Düngungniveau. Der x-Kondensator unterdrückt differenziale Modusstörung, und der y-Kondensator unterdrückt Gleichtaktstörung.
Eigenschaft
1. Klein
2. Wechselstrom-Kondensatoren, die mit Sicherheitsbescheinigung geführt und übereingestimmt haben.
3. Der Hochfrequenzverlust ist klein, und er kann der Auswirkung des Wechselstrom-Spitzenanstiegs widerstehen.
4. starke Überstromfähigkeits-, -kleinkapazitäts- und -verlustverminderung.
5. lange Nutzungsdauer.
Vorteile
1. Wir haben alle Modelle des Materials, retten Sie die Zeit, die nach es sucht. Und empfehlen Sie Materialien für Sie, wenn Sie brauchen.
2. Mit den gleichen Qualitätsprodukten können wir Ihnen besten Preis geben. Untersuchungen zum Nachverkauf, erbringen wir gute Dienstleistung, wie Aktualisierungsproduktstatus, technische Unterstützung etc. (24 Stunden on-line)
3. Wir haben viele Aktien und die Lieferfrist ist normalerweise kurz.
|
EINZELTEIL |
SPEZIFIKATION |
PRÜFMETHODE UND BEDINGUNG |
||||||||||||||||
|
Temp-Radfahren
|
Auftritt |
Kein markierter Defekt |
Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt. Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß. Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.
|
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Feuchtigkeit (Darunter Stabil Zustand) |
Auftritt |
Kein markiertes Defekt |
Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein. Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß. Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert. |
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Nichtleiter Stärke |
Pro Stück 8 |
|||||||||||||||||
|
Leben-Test |
Auftritt |
Kein markiertes Defekt |
Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten. Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen. Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert. |
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Produkt-Spannung, Material, Größenbezugstabelle
| Produkt und Größencode | Bewertete Wechselspannung | Temperatur-Eigenschaft | Bewertete Kapazitanz | Toleranz der Kapazitanz | Größe (Millimeter) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Spezifikation und Prüfmethode
|
EINZELTEIL |
SPEZIFIKATION |
PRÜFMETHODE UND BEDINGUNG |
|||||||||||||
|
Speichertemp. Strecke |
-40℃~+125℃ | ||||||||||||||
|
Funktionierender Temp. Strecke |
-25℃~+125℃ | ||||||||||||||
|
|
Auftritt hat |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Verlustfaktor |
B, E: 2,5% maximal |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Produktionsverfahren
