Dämpfungsärme Sondergröße des Kondensator-561K für Büroeinrichtung

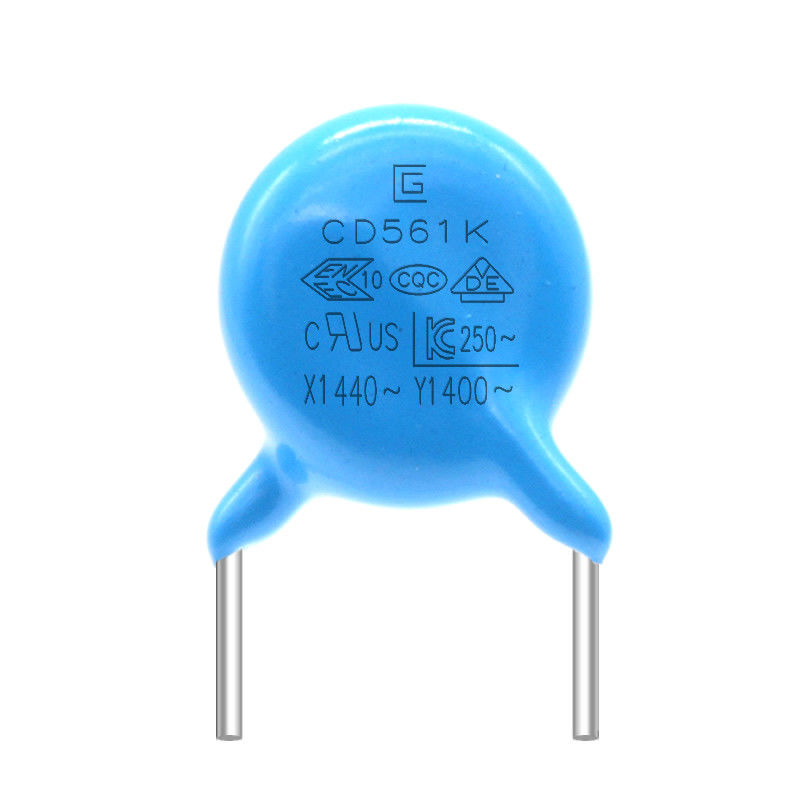

Großes Bild : Dämpfungsärme Sondergröße des Kondensator-561K für Büroeinrichtung

Produktdetails:

Herkunftsort:	Dongguan China
Markenname:	SG
Zertifizierung:	VDE，CQC
Modellnummer:	Y5P-561K-400VAC

Zahlung und Versand AGB:

Min Bestellmenge:	10000 Stück
Preis:	Discuss
Verpackung Informationen:	Größe: 45 cm * 31 cm * 34 cm, Innenkarton: 29,2 cm * 21 cm * 31,3 cm, ein Karton in zwei Innenkarton
Lieferzeit:	15-21 arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	100000000 Stück

Kontakt

Dämpfungsärme Sondergröße des Kondensator-561K für Büroeinrichtung

Beschreibung

Lagertemperatur. Bereich:	-40℃~+125℃	Betriebstemperatur. Bereich:	-25℃~+125℃
Hauptmaterial:	Keramisch	Eigenschaft:	Ideal für die linienübergreifende Anwendung
Anpassen::	Ja, bieten Sie Beispieldienste an	Paket-Art:	Durch Loch
Anwendung:	Bürogeräte, Elektronik, AC / Motor	Größe:	Sondergröße
Hervorheben:	Dämpfungsärmer Kondensator Vde , Kondensator 561K

Dämpfungsärme Sicherheits-Kondensator Wechselstrom-Kondensatoren 561K 400VAC Y1, die mit Sicherheit überschritten und übereingestimmt haben

Der Kondensator Y1 ist ein Sicherheitskondensator, und solch ein Kondensator verursacht nicht Elektroschock, nachdem der Kondensator ausfällt, und gefährdet nicht persönliche Sicherheit. Er schließt zwei Arten X Kondensatoren und y-Kondensatoren ein. Kondensatoren x sind die Kondensatoren, die zwischen den zwei Linien der Stromleitung (L-N) angeschlossen werden, und Metallschichtkondensatoren werden im Allgemeinen benutzt; Y-Kondensatoren werden zwischen den zwei Linien der Stromleitung angeschlossen und die Grund (Le, N.O.) Kapazitanz, erscheinen im Allgemeinen in den Paaren. Basiert auf der Beschränkung des Durchsickernstroms, sollte der Wert des y-Kondensators nicht zu groß sein. Im Allgemeinen ist der x-Kondensator uF-Niveau, und der y-Kondensator ist Ns-Düngungniveau. Der x-Kondensator unterdrückt differenziale Modusstörung, und der y-Kondensator unterdrückt Gleichtaktstörung.

Kondensator .pdf der Sicherheits-Y1

Eigenschaften:

Betriebstemperaturbereich: -25 bis +85 celium Grad.
Funktionsspannung: DC 1, 2,3, 6,3, 10 und 15kV
Stoßspannung: 1,5mal der Funktionsspannung 1kV <>
Kapazitanz: gemessen bei 20 +-2celium Grad, mit 5Vrms maximumClass I 1+-0.2MHz und Klasse II 1+-0.2kHz
Kapazitanztoleranz: J: +-5%, K: +-10%, M: +-20% und Z: +80%-20%
Verlustfaktor (DF): die gleiche Bedingung wie das capacitanceSL tgd <>
Isolationswiderstand (IR): mit Test 60 +-5secondsIR der Nennspannung 500V >= 10,000MQ
Temperatureigenschaft: SLN3300, Y5P, Z5U, Z5V und Y5R

Vorteile

1. Wir haben alle Modelle des Materials, retten Sie die Zeit, die nach es sucht. Und empfehlen Sie Materialien für Sie, wenn Sie brauchen.
2. Mit den gleichen Qualitätsprodukten können wir Ihnen besten Preis geben. Untersuchungen zum Nachverkauf, erbringen wir gute Dienstleistung, wie Aktualisierungsproduktstatus, technische Unterstützung etc. (24 Stunden on-line)
3. Wir haben viele Aktien und die Lieferfrist ist normalerweise kurz.

Einsatzbereich:

Frequenzumsetzung
Frequenz- und anderer Wechselstrom
große Impulsstromkreise
besonders Tonfrequenzteilerstromkreise mit Anforderungen der hohen Wiedergabetreue

EINZELTEIL

SPEZIFIKATION

PRÜFMETHODE UND BEDINGUNG

Temp-Radfahren

Auftritt

Kein markierter Defekt

Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt.

Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß.

Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.

(SCHRITT)	1	2	3	4
(Temperatur.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ZEIT)	30±3min.	3min. maximal	30±3min.	3min. maximal

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1000MΩ

Feuchtigkeit

(Darunter

Stabil

Zustand)

Auftritt

Kein markiertes

Defekt

Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein.

Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß.

Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1500MΩ

Nichtleiter

Stärke

Pro Stück 8

Leben-Test

Auftritt

Kein markiertes

Defekt

Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten.

Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen.

Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1500MΩ

Produkt-Spannung, Material, Größenbezugstabelle

Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	Größe (Millimeter)
Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Dämpfungsärme Sondergröße des Kondensator-561K für Büroeinrichtung 0
Spezifikation und Prüfmethode

EINZELTEIL

SPEZIFIKATION

PRÜFMETHODE UND BEDINGUNG

Speichertemp. Strecke

-40℃~+125℃

Funktionierender Temp. Strecke

-25℃~+125℃

Auftritt und
Maß

Auftritt hat
kein markierter Defekt.
Maße sind innerhalb der spezifizierten Toleranz.

Auftritt wird auf Anblick aufgepasst
Maß wird durch Tasterzirkel gemessen

Kennzeichen

Sollte leicht erkannt werden.

Seien auf Anblick aufgepasst Sie

Kapazitanz

Innerhalb spezifiziert
Toleranz

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Verlustfaktor

B, E: 2,5% maximal
F: 3,5% maximal

Die gleiche Bedingung als Kapazitanz

Isolationswiderstand

10,000MΩ
10,000MΩmin

Der Isolationswiderstand wird mit 500±50V.DC innerhalb der sek 60±5 der Aufladung gemessen.

Durchschlagsfestigkeit

Zwischen
Anschlussleitungen

Kein Ausfall.

Wenden Sie eine Spannung von 4.0KVAC für 1 Min. zwischen den Anschlussleitungen an.
(Gebühr/Entladung current≤50mA) (Y2: 2.6KVAC)

Körper
Isolierung

Kein Ausfall.

Die Anschlüsse des Kondensators sind
zusammen angeschlossen. Eine Metallfolie wird nah um den Körper des Kondensators zum Abstand von ungefähr 3 - 4 Millimeter von jedem Anschluss eingewickelt. Eine Spannung von 4.0KVAC wird zwischen den Kondensatoranschlussleitungen und der Metallfolie angewendet. (Y2: 2.6KVAC)
(Gebühr/Entladestrom ≤50mA)

Temperatur
Eigenschaft

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

Die Kapazitanz wird an jedem Schritt als Folgen gemessen.
Vorbehandlung: Kondensator wird an 85±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaßen.

(Schritt)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Dämpfungsärme Sondergröße des Kondensator-561K für Büroeinrichtung 1
Produktionsverfahren

Größe und Tag:
