Produktdetails:
|
| Lagertemperatur. Bereich: | -40℃~+125℃ | Betriebstemperatur. Bereich: | -25℃~+125℃ |
|---|---|---|---|
| Material: | Keramisch | Lieferanten-Art: | Originalhersteller, ODM |
| Eigenschaften: | Lange Nutzungsdauer | Schlüsselwort: | Y-Sicherheitskondensator |
| Paket: | Durch Loch | Anwendungen: | Bürogeräte, Elektronik, AC / Motor |
| Hervorheben: | ODM-keramischer Hochspannungskondensator,Kondensator 472M,472M Capacitor |
||

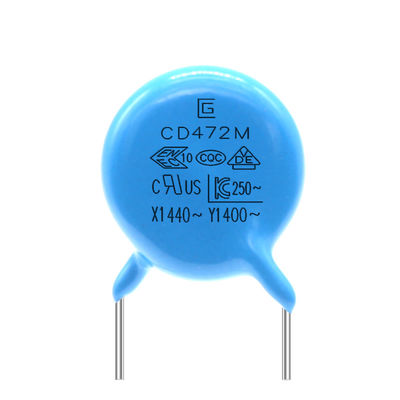

Hoher Sicherheits-Kondensator der Isolierungs-Leistungs-472M 400VAC Y1 benutzen Hochspannungskeramik
Es gibt einige variable Elemente im Stromkreis, wie Induktoren, Kondensatoren, etc. Diese variablen Elemente können im Allgemeinen nur bewerkstelligen oder die relative Änderung (oder Reduzierung) der sinusförmigen Quantität seiner entsprechenden Frequenz verringern. Zum Beispiel wenn der Schalter eingeschaltet wird, ändert der Wechselstrom wiederholt zwischen Y1 und Y2, und das elektromagnetische Feld, das diesmal erzeugt wird (ein Magnetfeld ähnlich dem Licht ausgestrahlt durch die Lichtquelle) erzeugt natürlich Kraft zwischen den Drähten. „Verwandter“ spielt eine entscheidende Rolle.
Der Unterschied zwischen Kondensator Y1 und Kondensator Y2
1. Die Widerstandsspannung und -neigung sind unterschiedlich
Die Nennspannung des Kondensators Y1 ist 400VAC und die Widerstandsspannung kann 4000VAC erreichen
Die Nennspannung des Kondensators Y2 ist 300VAC und die Widerstandsspannung kann 2600VAC erreichen
Die herkömmliche Neigung des Kondensators Y1 ist 10mm
Die herkömmliche Neigung des Kondensators Y2 ist 7.5mm
2. verschiedene Arten der Isolierung
Der Kondensator Y1 gehört doppelter Isolierung oder verstärkter Isolierung
Der Kondensator Y2 gehört grundlegender Isolierung oder Ergänzungsisolierung
Eigenschaften und Anwendungen:
Es wird mit flammhemmendem Epoxidharz, in Übereinstimmung mit Standards UL94V-0 beschichtet
Keramische Diskettenkondensatoren sind speziell für Wechselstrom-Anwendungen bestimmt und den Sicherheitsauflagen von verschiedenen Sicherheitsnormagenturen genügen
Die Art DCF-Kondensatoren sind für die Anwendung in der elektromagnetischen Funk-Entstörung und in der Verbindung zu den Versorgungshauptleitungen, Linie Überbrückung, Antennenkoppelung, über der Linien- und Doppelschutzanwendung ideal
Vorteile
1. Wir haben alle Modelle des Materials, retten Sie die Zeit, die Fort und Materialien zu empfehlen nach Ihnen sucht, wenn Sie brauchen.
2. Mit den gleichen Qualitätsprodukten können wir Ihnen beste priceInquiries zum Nachverkauf geben, wir gewähren guten Service, solchen asupdate Produktstatus, technische Unterstützung usw. (24 Stunden on-line)
3. Wir haben viele Aktien und die Lieferfrist ist normalerweise kurz.
Kondensator .pdf der Sicherheits-Y1
|
EINZELTEIL |
SPEZIFIKATION |
PRÜFMETHODE UND BEDINGUNG |
||||||||||||||||
|
Temp-Radfahren
|
Auftritt |
Kein markierter Defekt |
Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt. Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß. Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.
|
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Feuchtigkeit (Darunter Stabil Zustand) |
Auftritt |
Kein markiertes Defekt |
Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein. Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß. Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert. |
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Nichtleiter Stärke |
Pro Stück 8 |
|||||||||||||||||
|
Leben-Test |
Auftritt |
Kein markiertes Defekt |
Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten. Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen. Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert. |
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Produkt-Spannung, Material, Größenbezugstabelle
| Produkt und Größencode | Bewertete Wechselspannung | Temperatur-Eigenschaft | Bewertete Kapazitanz | Toleranz der Kapazitanz | Größe (Millimeter) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Spezifikation und Prüfmethode
|
EINZELTEIL |
SPEZIFIKATION |
PRÜFMETHODE UND BEDINGUNG |
|||||||||||||
|
Speichertemp. Strecke |
-40℃~+125℃ | ||||||||||||||
|
Funktionierender Temp. Strecke |
-25℃~+125℃ | ||||||||||||||
|
|
Auftritt hat |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Verlustfaktor |
B, E: 2,5% maximal |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Produktionsverfahren
1. Paket im Rohr/in der Spule/in geschnittenem Band/in Masse, Luftpolsterfolie, Kasten, Karton;
2. ist ursprüngliches Herstellerpaket, das Herauspaket in einem wohlen Zustand mit der passenden Größe, zum der Versandkosten zu sparen;
3. Probe mit gleich-tägigem oder die am nächsten Tag Lieferung, Großauftrag innerhalb 3-7 Tage, aber depens auf der genauen Quantität;
4. sind Kundenversandkonto verfügbar;
5. Wenn der angegebene Wert für Zollabfertigung angefordert werden, bitte sagen Sie uns, bevor Sie versenden;
6. registriertes Paket, DHL, Fedex, UPS, ARAMEX, EMS, Luftverschiffen, Seeverschiffen oder andere.
