Produktdetails:
|
| Lagertemperatur. Bereich: | -40℃~+125℃ | Betriebstemperatur. Bereich: | -25℃~+125℃ |
|---|---|---|---|
| Hauptmaterial: | Silberpaste | Anwendung: | Bürogeräte, elektronische Geräte |
| Lieferanten-Art: | ODM-SOEM | Art: | Y1 Sicherheitskondensator |
| Hervorheben: | Kondensator der Sicherheits-Y1 Hochfrequenz,Kondensator 150K der Sicherheits-Y1,Sicherheits-Kondensator Soems Y1 |
||

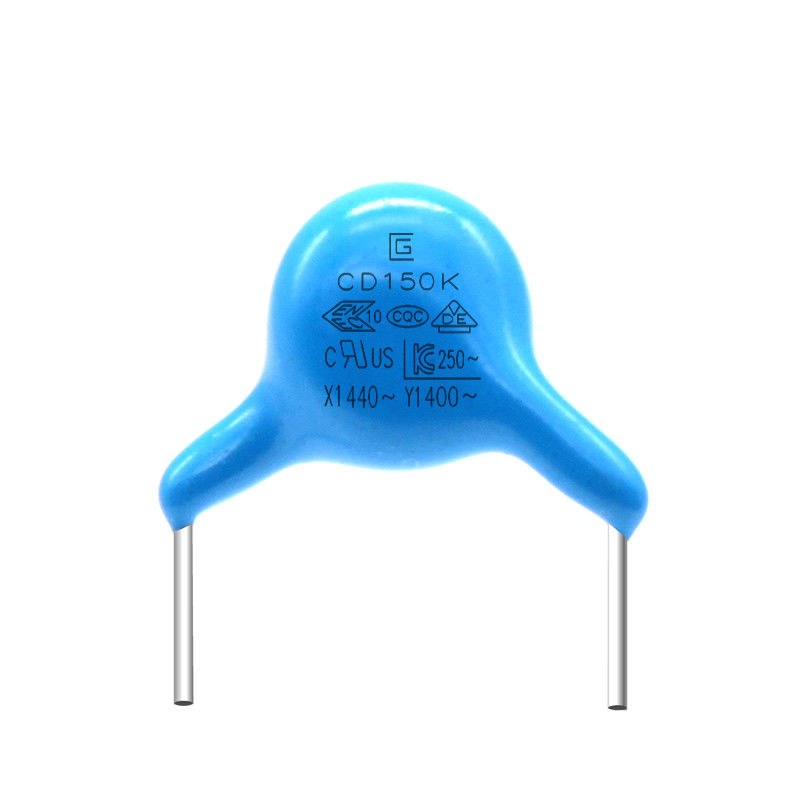

Sicherheits-Kondensator-Hochfrequenzverlust 150K 400VAC Y1 ist Kännchen-Widerstand die Auswirkung des Wechselstrom-Spitzen-Anstiegs
Kondensator .pdf der Sicherheits-Y1
Der Kondensator Y1 ist ein Sicherheitskondensator, und solch ein Kondensator verursacht nicht Elektroschock, nachdem der Kondensator ausfällt, und gefährdet nicht persönliche Sicherheit. Er schließt zwei Arten X Kondensatoren und y-Kondensatoren ein. Kondensatoren x sind die Kondensatoren, die zwischen den zwei Linien der Stromleitung (L-N) angeschlossen werden, und Metallschichtkondensatoren werden im Allgemeinen benutzt; Y-Kondensatoren werden zwischen den zwei Linien der Stromleitung angeschlossen und die Grund (Le, N.O.) Kapazitanz, erscheinen im Allgemeinen in den Paaren. Basiert auf der Beschränkung des Durchsickernstroms, sollte der Wert des y-Kondensators nicht zu groß sein. Im Allgemeinen ist der x-Kondensator uF-Niveau, und der y-Kondensator ist Ns-Düngungniveau. Der x-Kondensator unterdrückt differenziale Modusstörung, und der y-Kondensator unterdrückt Gleichtaktstörung.
Die Unterseite des y-Kondensators wird in Y1, Y2, Y3 und Y4 unterteilt. Die Hauptunterschiede sind:
1. Ist Hochspannungswiderstand Y1 größer als 8 KV,
2. ist Hochspannungswiderstand Y2 größer als 5 KV,
3. Widerstand des Hochdrucks Y3 n/a
4. ist Hochspannungswiderstand Y4 größer als 2,5 KV
|
EINZELTEIL |
SPEZIFIKATION |
PRÜFMETHODE UND BEDINGUNG |
||||||||||||||||
|
Temp-Radfahren
|
Auftritt |
Kein markierter Defekt |
Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt. Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß. Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.
|
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Feuchtigkeit (Darunter Stabil Zustand) |
Auftritt |
Kein markiertes Defekt |
Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein. Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß. Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert. |
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Nichtleiter Stärke |
Pro Stück 8 |
|||||||||||||||||
|
Leben-Test |
Auftritt |
Kein markiertes Defekt |
Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten. Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen. Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert. |
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Produkt-Spannung, Material, Größenbezugstabelle
| Produkt und Größencode | Bewertete Wechselspannung | Temperatur-Eigenschaft | Bewertete Kapazitanz | Toleranz der Kapazitanz | Größe (Millimeter) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Spezifikation und Prüfmethode
|
EINZELTEIL |
SPEZIFIKATION |
PRÜFMETHODE UND BEDINGUNG |
|||||||||||||
|
Speichertemp. Strecke |
-40℃~+125℃ | ||||||||||||||
|
Funktionierender Temp. Strecke |
-25℃~+125℃ | ||||||||||||||
|
|
Auftritt hat |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Verlustfaktor |
B, E: 2,5% maximal |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Produktionsverfahren
