Sicherheits-Kondensator 222M For High Frequency 400VAC Y1 Wechselstrom-Stromkreise

Name: Sicherheits-Kondensator 222M For High Frequency 400VAC Y1 Wechselstrom-Stromkreise
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5P-222M-400VAC
Price: 44.05 USD
Availability: InStock

Alle Produkte

X2 Sicherheitskondensator
(64)

Y1 Sicherheitskondensator
(41)

Y2 Sicherheitskondensator
(14)

Metallisierter Polypropylen-Folienkondensator
(38)

Superkondensator
(29)

Metallisierter Polyester-Folienkondensator
(10)

Kondensator MMKP82
(22)

Aluminiumelektrolytkondensator
(24)

Metalloxid-Varistor
(79)

SMD-BEWEGUNGEN Varistor
(16)

NTC-Wärmewiderstand
(65)

NTC-Temperatursensor
(32)

Hall-Effekt-Stromsensor
(17)

Elektro-Mobil-Sicherung
(24)

Gasentladungslampe
(42)

Stromversorgung für LED-Bildschirme
(12)

Regendichte Stromversorgung
(11)

Hochspannungs-SICHERUNG
(88)

Keramische thermische Sicherungen
(14)

Selbstblatt-Sicherung
(11)

PCB-montierte Sicherungshalter
(11)

Master-Schalter für die Trennung
(6)

Ich bin online Chat Jetzt

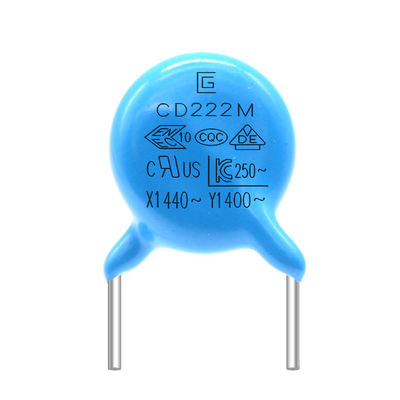

Sicherheits-Kondensator 222M For High Frequency 400VAC Y1 Wechselstrom-Stromkreise

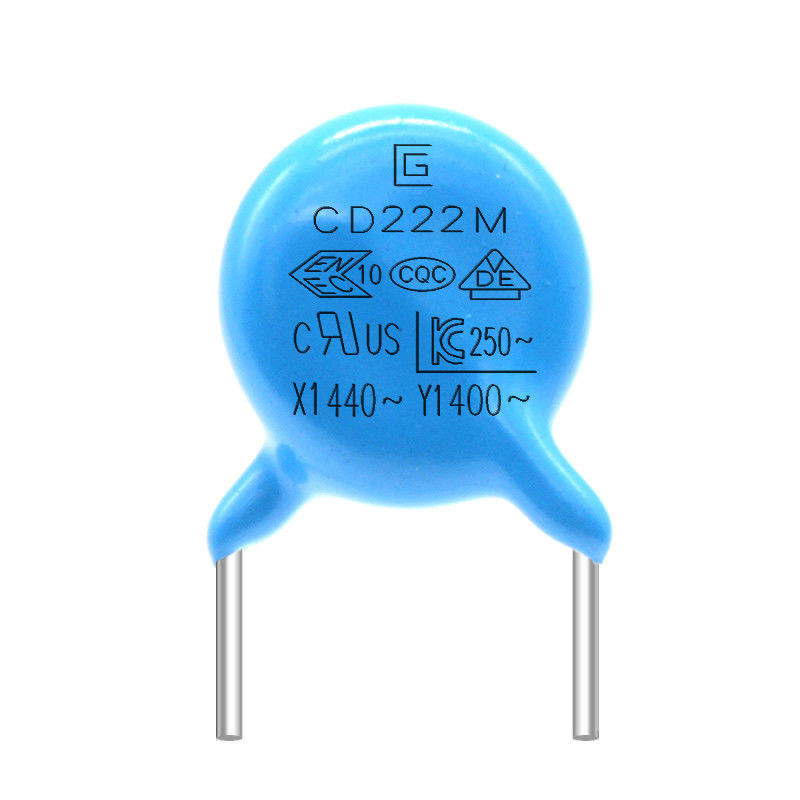

Großes Bild : Sicherheits-Kondensator 222M For High Frequency 400VAC Y1 Wechselstrom-Stromkreise

Produktdetails:

Herkunftsort:	Dongguan China
Markenname:	SG
Zertifizierung:	VDE, CQC
Modellnummer:	Y5P-222M-400VAC

Zahlung und Versand AGB:

Min Bestellmenge:	10000 Stück
Preis:	Discuss
Verpackung Informationen:	Größe: 45 cm * 31 cm * 34 cm, Innenkarton: 29,2 cm * 21 cm * 31,3 cm, ein Karton in zwei Innenkarton
Lieferzeit:	15-21 arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	100000000 Stück

Kontakt

Sicherheits-Kondensator 222M For High Frequency 400VAC Y1 Wechselstrom-Stromkreise

Beschreibung

Lagertemperatur. Bereich:	-40℃~+125℃	Betriebstemperatur. Bereich:	-25℃~+125℃
Hauptmaterial:	Keramisch	Spannung - bewertet:	400 VAC
Eigenschaften:	Anerkannte Sicherheitsstandards für AC-Anwendungen	Paket:	Standardverpackung
Anwendung:	Automobil	Art:	Y1 Sicherheitskondensator
Hervorheben:	Sicherheits-Kondensator CQC Y1 , Kondensator 222M der Sicherheits-Y1 , Y1 Kondensator 222M

Kleiner 222M 400VAC Y1 Sicherheits-Kondensator für Hochfrequenz-Wechselstrom-Stromkreise

Der Kondensator der Sicherheit Y1 ist ein elektronisches Bauelement, das aus zwei Leitern besteht, die einen Isolator einschieben. Er ist wie ein Sandwich. Der Kondensator der Sicherheit Y1 übernimmt eine schwere Verantwortung, und die Anforderungen für das Produkt müssen sehr hoch sein. Zuerst muss es die Bescheinigung der Sicherheitsprüfungsagentur erreichen. Beispiel: CQC; Vde; UL; ENEC, kc, etc., der Auftritt von Kondensatoren y1 ist größtenteils blau, und die Produkte haben Sicherheitsgütezeichen und widerstehen Wörtern der Spannung AC400V. Seine wahre DC-Widerstandsspannung ist so hoch wie 4000V oder mehr. Es muss hervorgehoben werden, dass der y-Kondensator nicht durch gewöhnliche keramische Kondensatoren nach Belieben ersetzt werden sollte.

Kondensator .pdf der Sicherheits-Y1

EIGENSCHAFTEN

Ideal für über die Linie Anwendung
Kompakte Größe
Kosteneffektives Produkt
Sicherheitsnormen erkannt für Wechselstrom-Anwendungen

ANWENDUNGEN

Hochspannungs-DC-Stromversorgung oder -entladungen.
Hochfrequenz-Wechselstrom-Stromkreise.
Rauschunterdrückung oder horizontale Ausgangsschaltungen.

Unsere Dienstleistungen

1. Wir schätzen Ihr Geschäft und bieten ein sofortiges 7 Tagesrückgaberecht an. (7 Tage, nachdem die Einzelteile empfangen worden sind).
2. Wenn die Einzelteile, die Sie von unserem Speicher kaufen, nicht von vervollkommneter Qualität, die ist sie arbeiten elektronisch nicht zu den Herstellerspezifikationen, sie zu uns einfach zurückzubringen für Ersatz oder Rückerstattung sind.
Wir tragen die Versandkosten von der Rückkehr das Teil am Garantietag
3. Wenn die Einzelteile defekt sind, teilen Sie uns bitte innerhalb 3 Liefertermine mit.
4. Alle mögliche Einzelteile müssen in ihre ursprüngliche Zustand zurückgebracht werden, um für eine Rückerstattung oder einen Ersatz zu qualifizieren.
5. Der Käufer ist für alle zugezogenen Versandkosten verantwortlich.

EINZELTEIL

SPEZIFIKATION

PRÜFMETHODE UND BEDINGUNG

Temp-Radfahren

Auftritt

Kein markierter Defekt

Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt.

Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß.

Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.

(SCHRITT)	1	2	3	4
(Temperatur.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ZEIT)	30±3min.	3min. maximal	30±3min.	3min. maximal

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1000MΩ

Feuchtigkeit

(Darunter

Stabil

Zustand)

Auftritt

Kein markiertes

Defekt

Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein.

Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß.

Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1500MΩ

Nichtleiter

Stärke

Pro Stück 8

Leben-Test

Auftritt

Kein markiertes

Defekt

Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten.

Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen.

Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1500MΩ

Produkt-Spannung, Material, Größenbezugstabelle

Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	Größe (Millimeter)
Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Sicherheits-Kondensator 222M For High Frequency 400VAC Y1 Wechselstrom-Stromkreise 0
Spezifikation und Prüfmethode

EINZELTEIL

SPEZIFIKATION

PRÜFMETHODE UND BEDINGUNG

Speichertemp. Strecke

-40℃~+125℃

Funktionierender Temp. Strecke

-25℃~+125℃

Auftritt und
Maß

Auftritt hat
kein markierter Defekt.
Maße sind innerhalb der spezifizierten Toleranz.

Auftritt wird auf Anblick aufgepasst
Maß wird durch Tasterzirkel gemessen

Kennzeichen

Sollte leicht erkannt werden.

Seien auf Anblick aufgepasst Sie

Kapazitanz

Innerhalb spezifiziert
Toleranz

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Verlustfaktor

B, E: 2,5% maximal
F: 3,5% maximal

Die gleiche Bedingung als Kapazitanz

Isolationswiderstand

10,000MΩ
10,000MΩmin

Der Isolationswiderstand wird mit 500±50V.DC innerhalb der sek 60±5 der Aufladung gemessen.

Durchschlagsfestigkeit

Zwischen
Anschlussleitungen

Kein Ausfall.

Wenden Sie eine Spannung von 4.0KVAC für 1 Min. zwischen den Anschlussleitungen an.
(Gebühr/Entladung current≤50mA) (Y2: 2.6KVAC)

Körper
Isolierung

Kein Ausfall.

Die Anschlüsse des Kondensators sind
zusammen angeschlossen. Eine Metallfolie wird nah um den Körper des Kondensators zum Abstand von ungefähr 3 - 4 Millimeter von jedem Anschluss eingewickelt. Eine Spannung von 4.0KVAC wird zwischen den Kondensatoranschlussleitungen und der Metallfolie angewendet. (Y2: 2.6KVAC)
(Gebühr/Entladestrom ≤50mA)

Temperatur
Eigenschaft

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

Die Kapazitanz wird an jedem Schritt als Folgen gemessen.
Vorbehandlung: Kondensator wird an 85±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaßen.

(Schritt)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Sicherheits-Kondensator 222M For High Frequency 400VAC Y1 Wechselstrom-Stromkreise 1
Produktionsverfahren

Verpacken u. Versenden

1. Wir versenden die Einzelteile innerhalb, 3 Werktage nachdem die Zahlung bestätigte.
2. Wir können zu Ihnen durch UPS/DHL/TNT/EMS/FedEx versenden. Treten Sie mit uns bitte direkt in Verbindung und wir verwenden Ihre bevorzugten Weisen. Für die Länder u. die Regionen, in denen EMS nicht liefern kann, wählen Sie bitte andere Versandweisen.
3. Wir sind nicht für irgendwelche Unfälle, Verzögerungen oder andere Fragen verantwortlich, die durch den Absender verursacht werden.
4. Alle mögliche Einfuhrzölle oder Gebühren sind auf dem Konto des Käufers

Größe und Tag:
