332M HV Ceramic Capacitor 400VAC funktionierende Temp-Strecke -25℃~+125℃

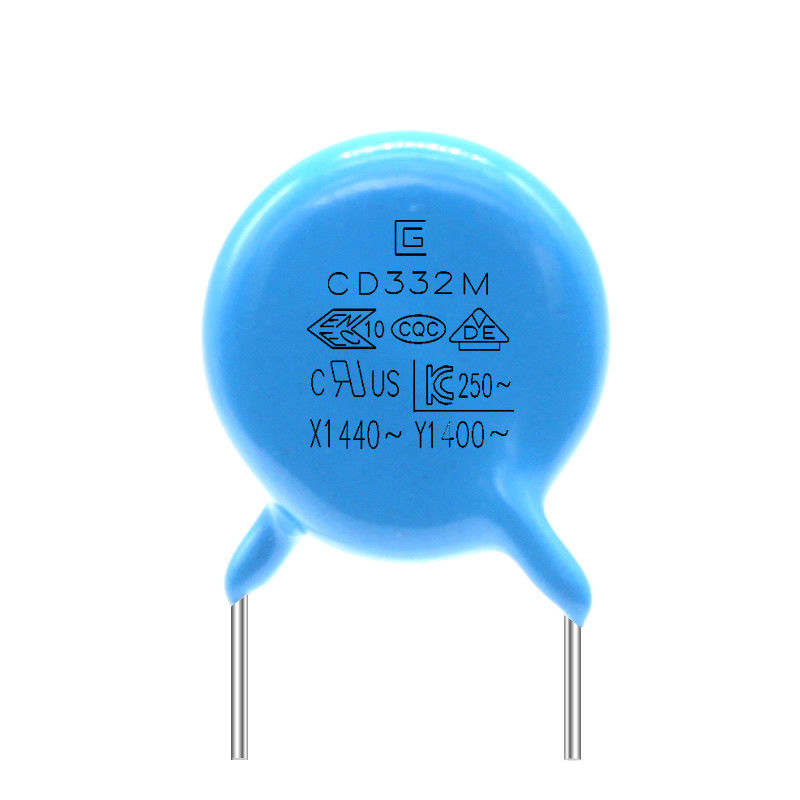

Großes Bild : 332M HV Ceramic Capacitor 400VAC funktionierende Temp-Strecke -25℃~+125℃

Produktdetails:

Herkunftsort:	Dongguan China
Markenname:	SG
Zertifizierung:	VDE，CQC
Modellnummer:	Y5U-332M-400VAC

Zahlung und Versand AGB:

Min Bestellmenge:	10000 Stück
Preis:	Discuss
Verpackung Informationen:	Größe: 45 cm * 31 cm * 34 cm, Innenkarton: 29,2 cm * 21 cm * 31,3 cm, ein Karton in zwei Innenkarton
Lieferzeit:	15-21 arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	100000000 Stück

Kontakt

332M HV Ceramic Capacitor 400VAC funktionierende Temp-Strecke -25℃~+125℃

Beschreibung

Lagertemperatur. Bereich:	-40℃~+125℃	Betriebstemperatur. Bereich:	-25℃~+125℃
Hauptmaterial:	Keramisch	Lieferanten-Art:	Ursprünglicher Hersteller
Eigenschaften:	Kleine Größe	Paket:	Standardverpackung
Anwendung:	Sicherheit	Art:	Y1 Sicherheitskondensator
Hervorheben:	Keramischer Kondensator Hochspg , 332M Capacitor , Kondensator Wechselstrom-400V

Funktionierende Sicherheits-Kondensator-lange Nutzungsdauer der Temp-Strecken--25℃~+125℃ 332M 400VAC Y1

Der Kondensator der Sicherheit Y1 ist einer der y-Kondensator-Reihe im Sicherheitskondensator. Als Mitglied des Sicherheitskondensators, ist der Kondensator der Sicherheit Y1 auch ein Gesetz, zum der Sicherheit der Benutzer zu schützen. Zusätzlich zum Einwilligen mit der entsprechenden Gitterspannungs-Widerstandsspannung, erfordert der y-Kondensator auch genügende Sicherheitsspannen im Hinblick auf die elektrischen und mechanischen Eigenschaften, Zusammenbruch- und Kurzschlussphänomene unter extrem rauen Umweltbedingungen zu vermeiden. Schützende persönliche Sicherheit ist von der hohen Bedeutung.

Der Kondensator der Sicherheit Y1 ist ein elektronisches Bauelement, das aus zwei Leitern besteht, die einen Isolator einschieben. Er ist wie ein Sandwich. Der Kondensator der Sicherheit Y1 übernimmt eine schwere Verantwortung, und die Anforderungen für das Produkt müssen sehr hoch sein. Zuerst muss es die Bescheinigung der Sicherheitsprüfungsagentur erreichen. Beispiel: CQC; Vde; UL; ENEC, kc, etc., der Auftritt von Kondensatoren y1 ist größtenteils blau, und die Produkte haben Sicherheitsgütezeichen und widerstehen Wörtern der Spannung AC400V. Seine wahre DC-Widerstandsspannung ist so hoch wie 4000V oder mehr. Es muss hervorgehoben werden, dass der y-Kondensator nicht durch gewöhnliche keramische Kondensatoren nach Belieben ersetzt werden sollte.

Kondensatorspezifikationen der Sicherheit Y1 reichen von 10PF zu 10000PF. Die Spannungsspezifikationen sind unterschiedlich, sind die entsprechenden Eigenschaften unterschiedlich, ist der Fehler auch unterschiedlich, und die Größe jedes Teils des Kondensators der Sicherheit Y1 ist auch unterschiedlich. Zusätzlich zur entsprechenden Nennleistung und zur Nennspannung ist es auch notwendig, andere relevante Daten des Kondensators der Sicherheit Y1 in der Auswahl umfassend zu konsultieren.

Kondensator .pdf der Sicherheits-Y1

EIGENSCHAFTEN

Ideal für über die Linie Anwendung
Kompakte Größe
Kosteneffektives Produkt
Sicherheitsnormen erkannt für Wechselstrom-Anwendungen

ANWENDUNGEN

Hochspannungs-DC-Stromversorgung oder -entladungen.
Hochfrequenz-Wechselstrom-Stromkreise.
Rauschunterdrückung oder horizontale Ausgangsschaltungen.

EINZELTEIL

SPEZIFIKATION

PRÜFMETHODE UND BEDINGUNG

Temp-Radfahren

Auftritt

Kein markierter Defekt

Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt.

Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß.

Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.

(SCHRITT)	1	2	3	4
(Temperatur.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ZEIT)	30±3min.	3min. maximal	30±3min.	3min. maximal

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1000MΩ

Feuchtigkeit

(Darunter

Stabil

Zustand)

Auftritt

Kein markiertes

Defekt

Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein.

Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß.

Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1500MΩ

Nichtleiter

Stärke

Pro Stück 8

Leben-Test

Auftritt

Kein markiertes

Defekt

Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten.

Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen.

Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1500MΩ

Produkt-Spannung, Material, Größenbezugstabelle

Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	Größe (Millimeter)
Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

332M HV Ceramic Capacitor 400VAC funktionierende Temp-Strecke -25℃~+125℃ 0
Spezifikation und Prüfmethode

EINZELTEIL

SPEZIFIKATION

PRÜFMETHODE UND BEDINGUNG

Speichertemp. Strecke

-40℃~+125℃

Funktionierender Temp. Strecke

-25℃~+125℃

Auftritt und
Maß

Auftritt hat
kein markierter Defekt.
Maße sind innerhalb der spezifizierten Toleranz.

Auftritt wird auf Anblick aufgepasst
Maß wird durch Tasterzirkel gemessen

Kennzeichen

Sollte leicht erkannt werden.

Seien auf Anblick aufgepasst Sie

Kapazitanz

Innerhalb spezifiziert
Toleranz

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Verlustfaktor

B, E: 2,5% maximal
F: 3,5% maximal

Die gleiche Bedingung als Kapazitanz

Isolationswiderstand

10,000MΩ
10,000MΩmin

Der Isolationswiderstand wird mit 500±50V.DC innerhalb der sek 60±5 der Aufladung gemessen.

Durchschlagsfestigkeit

Zwischen
Anschlussleitungen

Kein Ausfall.

Wenden Sie eine Spannung von 4.0KVAC für 1 Min. zwischen den Anschlussleitungen an.
(Gebühr/Entladung current≤50mA) (Y2: 2.6KVAC)

Körper
Isolierung

Kein Ausfall.

Die Anschlüsse des Kondensators sind
zusammen angeschlossen. Eine Metallfolie wird nah um den Körper des Kondensators zum Abstand von ungefähr 3 - 4 Millimeter von jedem Anschluss eingewickelt. Eine Spannung von 4.0KVAC wird zwischen den Kondensatoranschlussleitungen und der Metallfolie angewendet. (Y2: 2.6KVAC)
(Gebühr/Entladestrom ≤50mA)

Temperatur
Eigenschaft

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

Die Kapazitanz wird an jedem Schritt als Folgen gemessen.
Vorbehandlung: Kondensator wird an 85±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaßen.

(Schritt)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

332M HV Ceramic Capacitor 400VAC funktionierende Temp-Strecke -25℃~+125℃ 1
Produktionsverfahren

Größe und Tag:
