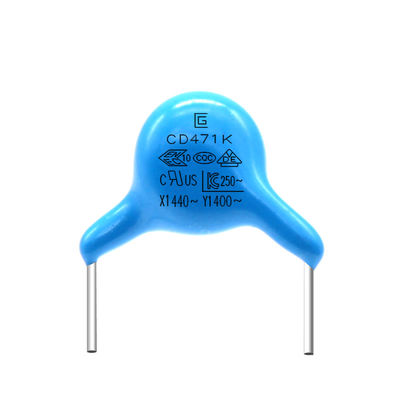

Kleiner keramischer Hochspannungskondensator 471K 400VAC fertigte besonders an

Name: Kleiner keramischer Hochspannungskondensator 471K 400VAC fertigte besonders an
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5U-471K-400VAC
Price: 44.05 USD
Availability: InStock

Alle Produkte

X2 Sicherheitskondensator
(64)

Y1 Sicherheitskondensator
(41)

Y2 Sicherheitskondensator
(14)

Metallisierter Polypropylen-Folienkondensator
(38)

Superkondensator
(29)

Metallisierter Polyester-Folienkondensator
(10)

Kondensator MMKP82
(22)

Aluminiumelektrolytkondensator
(24)

Metalloxid-Varistor
(79)

SMD-BEWEGUNGEN Varistor
(16)

NTC-Wärmewiderstand
(65)

NTC-Temperatursensor
(32)

Hall-Effekt-Stromsensor
(17)

Elektro-Mobil-Sicherung
(24)

Gasentladungslampe
(42)

Stromversorgung für LED-Bildschirme
(12)

Regendichte Stromversorgung
(11)

Hochspannungs-SICHERUNG
(88)

Keramische thermische Sicherungen
(14)

Selbstblatt-Sicherung
(11)

PCB-montierte Sicherungshalter
(11)

Master-Schalter für die Trennung
(6)

Ich bin online Chat Jetzt

Kleiner keramischer Hochspannungskondensator 471K 400VAC fertigte besonders an

Großes Bild : Kleiner keramischer Hochspannungskondensator 471K 400VAC fertigte besonders an

Produktdetails:

Herkunftsort:	Dongguan China
Markenname:	SG
Zertifizierung:	VDE，CQC
Modellnummer:	Y5U-471K-400VAC

Zahlung und Versand AGB:

Min Bestellmenge:	10000 Stück
Preis:	Discuss
Verpackung Informationen:	Größe: 45 cm * 31 cm * 34 cm, Innenkarton: 29,2 cm * 21 cm * 31,3 cm, ein Karton in zwei Innenkarton
Lieferzeit:	15-21 arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	100000000 Stück

Kontakt

Kleiner keramischer Hochspannungskondensator 471K 400VAC fertigte besonders an

Beschreibung

Lagertemperatur. Bereich:	-40℃~+125℃	Betriebstemperatur. Bereich:	-25℃~+125℃
Zertifikat:	CQC, VDE, IEC, ENEC, RoHS	Fertigen Sie besonders an:	Ja, bieten Sie Beispieldienste an
Eigenschaften:	Kleine Größe	Paket:	Standardverpackung
Anwendung:	Sicherheit	Art:	Y1 Sicherheitskondensator
Hervorheben:	Keramischer Hochspannungskondensator 471k , Keramischer Hochspannungskondensator 400vac , Kleiner keramischer Kondensator 400 VAC

Kleiner Sicherheits-Kondensator 471K 400VAC Y1 benutzen häufig Hochspannungskeramik

Es gibt einige variable Elemente im Stromkreis, wie Induktoren, Kondensatoren, etc. Diese variablen Elemente können im Allgemeinen nur bewerkstelligen oder die relative Änderung (oder Reduzierung) der sinusförmigen Quantität seiner entsprechenden Frequenz verringern. Zum Beispiel wenn der Schalter eingeschaltet wird, ändert der Wechselstrom wiederholt zwischen Y1 und Y2, und das elektromagnetische Feld, das diesmal erzeugt wird (ein Magnetfeld ähnlich dem Licht ausgestrahlt durch die Lichtquelle) erzeugt natürlich eine Kraft zwischen den Drähten

Eigenschaft

1. Klein.
2. Wechselstrom-Kondensatoren, die mit Sicherheitsbescheinigung geführt und übereingestimmt haben.
3. Der Hochfrequenzverlust ist klein, und er kann der Auswirkung des Wechselstrom-Spitzenanstiegs widerstehen.
4. starke Überstromfähigkeits-, -kleinkapazitäts- und -verlustverminderung.
5. lange Nutzungsdauer.
6. Die Nennspannung von Y1 ist 400-500VAC, und die experimentelle Spannung ist 4000VAC.
7. benutzen y-Kondensatoren häufig Hochspannungskeramik.
8. ist Y1 ein doppel-Isoliery-Kondensator, der benutzt wird, um die Primär- und Sekundärseiten zu überbrücken.
9. flammhemmendes Epoxidharzpaket.

Kondensator .pdf der Sicherheits-Y1

ANWENDUNGEN

Hochspannungs-DC-Stromversorgung oder -entladungen.
Hochfrequenz-Wechselstrom-Stromkreise.
Rauschunterdrückung oder horizontale Ausgangsschaltungen.

EINZELTEIL

SPEZIFIKATION

PRÜFMETHODE UND BEDINGUNG

Temp-Radfahren

Auftritt

Kein markierter Defekt

Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt.

Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß.

Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.

(SCHRITT)	1	2	3	4
(Temperatur.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ZEIT)	30±3min.	3min. maximal	30±3min.	3min. maximal

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1000MΩ

Feuchtigkeit

(Darunter

Stabil

Zustand)

Auftritt

Kein markiertes

Defekt

Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein.

Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß.

Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1500MΩ

Nichtleiter

Stärke

Pro Stück 8

Leben-Test

Auftritt

Kein markiertes

Defekt

Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten.

Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen.

Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.

Kapazitanz

Änderung

B: ±10% maximal

E: ±20% maximal

F: ±30% maximal

D.F.

B, E: 5,0% maximal

F: 7,0% maximal

I.R.

Minute 1500MΩ

Produkt-Spannung, Material, Größenbezugstabelle

Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	Größe (Millimeter)
Produkt und Größencode	Bewertete Wechselspannung	Temperatur-Eigenschaft	Bewertete Kapazitanz	Toleranz der Kapazitanz	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Kleiner keramischer Hochspannungskondensator 471K 400VAC fertigte besonders an 0
Spezifikation und Prüfmethode

EINZELTEIL

SPEZIFIKATION

PRÜFMETHODE UND BEDINGUNG

Speichertemp. Strecke

-40℃~+125℃

Funktionierender Temp. Strecke

-25℃~+125℃

Auftritt und
Maß

Auftritt hat
kein markierter Defekt.
Maße sind innerhalb der spezifizierten Toleranz.

Auftritt wird auf Anblick aufgepasst
Maß wird durch Tasterzirkel gemessen

Kennzeichen

Sollte leicht erkannt werden.

Seien auf Anblick aufgepasst Sie

Kapazitanz

Innerhalb spezifiziert
Toleranz

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Verlustfaktor

B, E: 2,5% maximal
F: 3,5% maximal

Die gleiche Bedingung als Kapazitanz

Isolationswiderstand

10,000MΩ
10,000MΩmin

Der Isolationswiderstand wird mit 500±50V.DC innerhalb der sek 60±5 der Aufladung gemessen.

Durchschlagsfestigkeit

Zwischen
Anschlussleitungen

Kein Ausfall.

Wenden Sie eine Spannung von 4.0KVAC für 1 Min. zwischen den Anschlussleitungen an.
(Gebühr/Entladung current≤50mA) (Y2: 2.6KVAC)

Körper
Isolierung

Kein Ausfall.

Die Anschlüsse des Kondensators sind
zusammen angeschlossen. Eine Metallfolie wird nah um den Körper des Kondensators zum Abstand von ungefähr 3 - 4 Millimeter von jedem Anschluss eingewickelt. Eine Spannung von 4.0KVAC wird zwischen den Kondensatoranschlussleitungen und der Metallfolie angewendet. (Y2: 2.6KVAC)
(Gebühr/Entladestrom ≤50mA)

Temperatur
Eigenschaft

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

Die Kapazitanz wird an jedem Schritt als Folgen gemessen.
Vorbehandlung: Kondensator wird an 85±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaßen.

(Schritt)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Kleiner keramischer Hochspannungskondensator 471K 400VAC fertigte besonders an 1
Produktionsverfahren

Größe und Tag:
