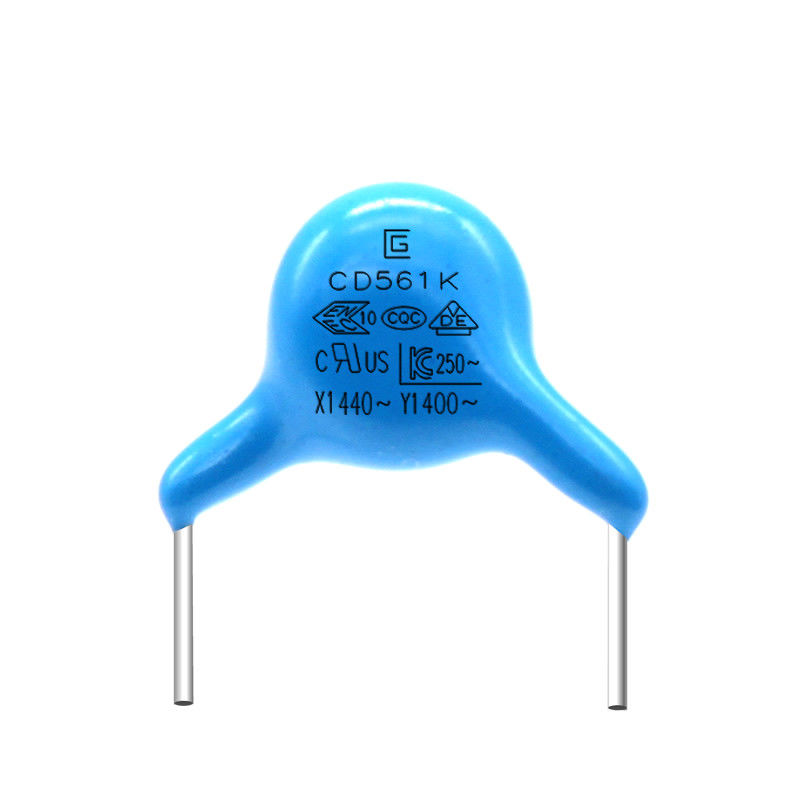

Kleiner Sicherheits-Kondensator 561K 400VAC Y1 weitverbreitet in den kleinen Haushaltsgeräten
Kondensatoren Y1 sind die Kondensatoren, die über den zwei Drähten der Stromleitung und des Grund angeschlossen werden (Le, N.O.), normalerweise in den Paaren. Basiert auf der Beschränkung des Durchsickernstroms, sollte der Wert des y-Kondensators nicht zu groß sein. Im Allgemeinen ist der x-Kondensator uF-Niveau, und der y-Kondensator ist Ns-Düngungniveau. Der x-Kondensator unterdrückt differenziale Modusstörung, und der Kondensator Y1 unterdrückt Gleichtaktstörung.
Vorteile
1. Wir haben alle Modelle des Materials, retten Sie die Zeit, die Fort und Materialien zu empfehlen nach Ihnen sucht, wenn Sie brauchen.
2. Mit den gleichen Qualitätsprodukten können wir Ihnen beste priceInquiries zum Nachverkauf geben, wir gewähren guten Service, solchen asupdate Produktstatus, technische Unterstützung usw. (24 Stunden on-line)
3. Wir haben viele Aktien und die Lieferfrist ist normalerweise kurz.
Kondensator .pdf der Sicherheits-Y1
Einsatzbereiche des Kondensators Y1:
Weitverbreitet in den kleinen Haushaltsgeräten, in den Energieprodukten, in den elektromechanischen Motoren, IN LED-Beleuchtung, in den Ladegeräten, in den unterbrechungsfreien Stromversorgungen, in den Filtern, in den elektronischen Gleichrichtern, in der Kfz-Elektronik, in der Sicherheit und in anderen Industrien.
|
EINZELTEIL
|
SPEZIFIKATION
|
PRÜFMETHODE UND BEDINGUNG
|
|
Temp-Radfahren
|
Auftritt
|
Kein markierter Defekt
|
Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt.
Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß.
Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.
| (SCHRITT) |
1 |
2 |
3 |
4 |
| (Temperatur.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (ZEIT) |
30±3min. |
3min. maximal |
30±3min. |
3min. maximal |
|
|
Kapazitanz
Änderung
|
B: ±10% maximal
E: ±20% maximal
F: ±30% maximal
|
|
D.F.
|
B, E: 5,0% maximal
F: 7,0% maximal
|
|
I.R.
|
Minute 1000MΩ |
|
Feuchtigkeit
(Darunter
Stabil
Zustand)
|
Auftritt
|
Kein markiertes
Defekt
|
Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein.
Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß.
Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.
|
|
Kapazitanz
Änderung
|
B: ±10% maximal
E: ±20% maximal
F: ±30% maximal
|
|
D.F.
|
B, E: 5,0% maximal
F: 7,0% maximal
|
|
I.R.
|
Minute 1500MΩ |
|
Nichtleiter
Stärke
|
Pro Stück 8
|
|
Leben-Test
|
Auftritt
|
Kein markiertes
Defekt
|
Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten.
Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen.
Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.
|
|
Kapazitanz
Änderung
|
B: ±10% maximal
E: ±20% maximal
F: ±30% maximal
|
|
D.F.
|
B, E: 5,0% maximal
F: 7,0% maximal
|
|
I.R.
|
Minute 1500MΩ |
Produkt-Spannung, Material, Größenbezugstabelle
| Produkt und Größencode |
Bewertete Wechselspannung |
Temperatur-Eigenschaft |
Bewertete Kapazitanz |
Toleranz der Kapazitanz |
Größe (Millimeter) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(b)
Y5P
±10
|
10pF |
K
±10%
|
6,5 |
4,5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6,5 |
4,5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7,0 |
4,5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6,5 |
4,5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8,5 |
4,5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8,5 |
4,5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9,5 |
4,5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11,0 |
4,5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11,5 |
4,5 |
10 |
0,6 |
| Q065E□471K□□ |
(e)
Y5U
+22%
-56%
|
470pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8,5 |
4,5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
M
±20%
|
9,5 |
4,5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10,5 |
4,5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11,5 |
4,5 |
10 |
0,65 |
| Q065F□102M□□ |
(f)
Y5V
+22%
-82%
|
1000pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8,5 |
4,5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10,0 |
4,5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11,5 |
4,5 |
10 |
0,65 |
Spezifikation und Prüfmethode
|
EINZELTEIL
|
SPEZIFIKATION
|
PRÜFMETHODE UND BEDINGUNG
|
|
Speichertemp. Strecke
|
-40℃~+125℃ |
|
|
Funktionierender Temp. Strecke
|
-25℃~+125℃ |
|
|
Auftritt und
Maß
|
Auftritt hat
kein markierter Defekt.
Maße sind innerhalb der spezifizierten Toleranz.
|
Auftritt wird auf Anblick aufgepasst
Maß wird durch Tasterzirkel gemessen
|
|
Kennzeichen
|
Sollte leicht erkannt werden.
|
Seien auf Anblick aufgepasst Sie
|
|
Kapazitanz
|
Innerhalb spezifiziert
Toleranz
|
Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Verlustfaktor
|
B, E: 2,5% maximal
F: 3,5% maximal
|
Die gleiche Bedingung als Kapazitanz
|
|
Isolationswiderstand
|
10,000MΩ
10,000MΩmin
|
Der Isolationswiderstand wird mit 500±50V.DC innerhalb der sek 60±5 der Aufladung gemessen.
|
|
Durchschlagsfestigkeit
|
Zwischen
Anschlussleitungen
|
Kein Ausfall.
|
Wenden Sie eine Spannung von 4.0KVAC für 1 Min. zwischen den Anschlussleitungen an.
(Gebühr/Entladung current≤50mA) (Y2: 2.6KVAC)
|
|
Körper
Isolierung
|
Kein Ausfall.
|
Die Anschlüsse des Kondensators sind
![]() zusammen angeschlossen. Eine Metallfolie wird nah um den Körper des Kondensators zum Abstand von ungefähr 3 - 4 Millimeter von jedem Anschluss eingewickelt. Eine Spannung von 4.0KVAC wird zwischen den Kondensatoranschlussleitungen und der Metallfolie angewendet. (Y2: 2.6KVAC)
(Gebühr/Entladestrom ≤50mA)
|
|
Temperatur
Eigenschaft
|
B: - 10~+10%
E: - 56~+22%
F: - 80~+30%
|
Die Kapazitanz wird an jedem Schritt als Folgen gemessen.
Vorbehandlung: Kondensator wird an 85±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaßen.
| (Schritt) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
Produktionsverfahren
Unterschiede bezüglich der Kondensatoren X1, X2, Y1 und Y2
Kondensatoren sind passive elektronische Bauelemente, die in vielen Stromkreisen benutzt werden, um eine große Vielfalt von Funktionen durchzuführen, von Oszillatoren zu Stromversorgungsanwendungen. Ein spezifischer Gebrauch der Kondensatoren ist in der Stromleitung, die in vielen Geräten und in elektronischen Geräten filtert. Die Kondensatoren, die in diesen Anwendungen benutzt werden, werden als Sein entweder Klasse X oder Klasse Y kategorisiert und veranschlagt dann durch ihre geprüfte Spannung, wie X1 oder Y2. Diese Klassenbezeichnungen beziehen sich auf Sicherheitsbewertung und -anwendung eines Kondensators.
