Produktdetails:
|
| Lagertemperatur. Bereich: | -40℃~+125℃ | Betriebstemperatur. Bereich: | -25℃~+125℃ |
|---|---|---|---|
| Material: | Keramisch | Fertigen Sie besonders an: | erbringen Sie Beispieldienstleistungen |
| Eigenschaften: | Kleine Größe | Schlüsselwort: | Y1 Sicherheitskondensator |
| Paket-Art: | Durch Loch | Anwendungen: | Bürogeräte, elektronische Geräte |
| Hervorheben: | Keramischer Sicherheits-Kondensator,102M Capacitor |
||

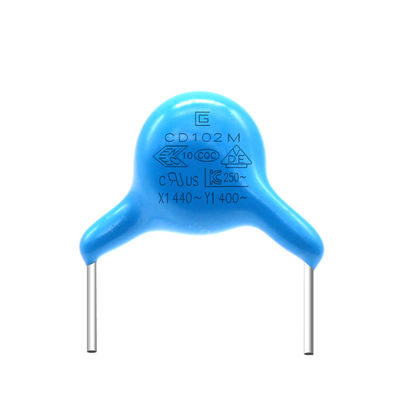

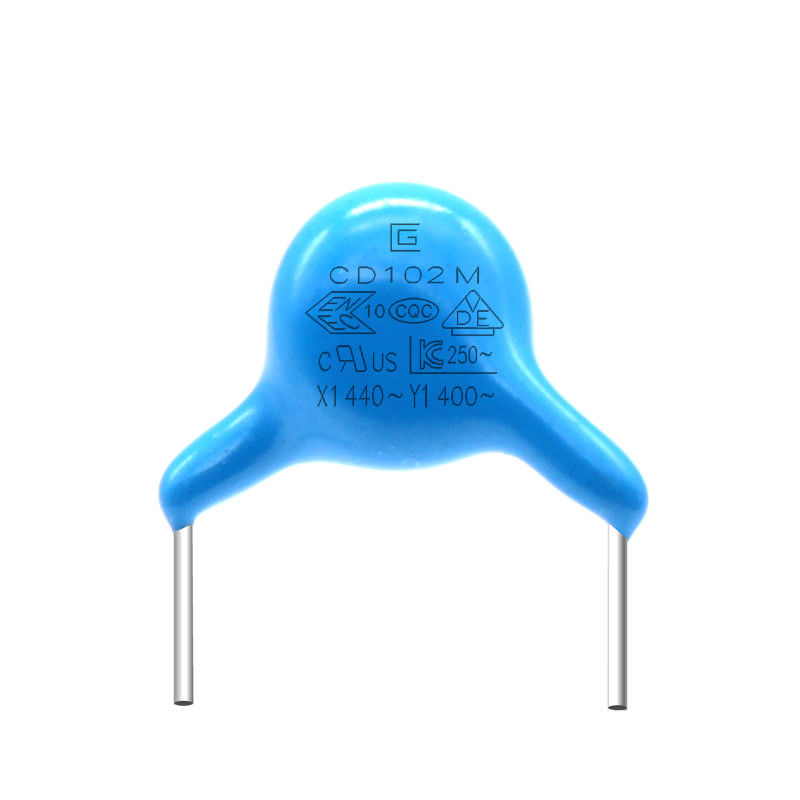

Hoher Sicherheits-Kondensator-flammhemmendes Epoxidharz-Paket der Isolierungs-Leistungs-102M 400VAC Y1
Eigenschaften:
Hohe Isolierungsleistung
hohe Stabilität
hohe Schlagzähigkeit
lange Nutzungsdauer
Kondensator .pdf der Sicherheits-Y1
Einsatzbereiche des Kondensators Y1:
Für die Anwendung in der elektromagnetischen Funk-Entstörung und in der Verbindung zu den Versorgungshauptleitungen, Linie Überbrückung, Antennenkoppelung, über der Linie, sind Doppelschutzanwendung ideal.
Was ist der Unterschied zwischen Kondensator Y1 und Kondensator Y2?
1. Die Widerstandsspannung und -neigung sind unterschiedlich
Die Nennspannung des Kondensators Y1 ist 400VAC und die Widerstandsspannung kann 4000VAC erreichen
Die Nennspannung des Kondensators Y2 ist 300VAC und die Widerstandsspannung kann 2600VAC erreichen
Die herkömmliche Neigung des Kondensators Y1 ist 10mm
Die herkömmliche Neigung des Kondensators Y2 ist 7.5mm
2. verschiedene Arten der Isolierung
Der Kondensator Y1 gehört doppelter Isolierung oder verstärkter Isolierung
Der Kondensator Y2 gehört grundlegender Isolierung oder Ergänzungsisolierung
|
EINZELTEIL |
SPEZIFIKATION |
PRÜFMETHODE UND BEDINGUNG |
||||||||||||||||
|
Temp-Radfahren
|
Auftritt |
Kein markierter Defekt |
Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt. Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß. Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.
|
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Feuchtigkeit (Darunter Stabil Zustand) |
Auftritt |
Kein markiertes Defekt |
Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein. Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß. Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert. |
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Nichtleiter Stärke |
Pro Stück 8 |
|||||||||||||||||
|
Leben-Test |
Auftritt |
Kein markiertes Defekt |
Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten. Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen. Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert. |
|||||||||||||||
|
Kapazitanz Änderung |
B: ±10% maximal E: ±20% maximal F: ±30% maximal |
|||||||||||||||||
|
D.F. |
B, E: 5,0% maximal F: 7,0% maximal |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Produkt-Spannung, Material, Größenbezugstabelle
| Produkt und Größencode | Bewertete Wechselspannung | Temperatur-Eigenschaft | Bewertete Kapazitanz | Toleranz der Kapazitanz | Größe (Millimeter) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Spezifikation und Prüfmethode
|
EINZELTEIL |
SPEZIFIKATION |
PRÜFMETHODE UND BEDINGUNG |
|||||||||||||
|
Speichertemp. Strecke |
-40℃~+125℃ | ||||||||||||||
|
Funktionierender Temp. Strecke |
-25℃~+125℃ | ||||||||||||||
|
|
Auftritt hat |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Verlustfaktor |
B, E: 2,5% maximal |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Produktionsverfahren
