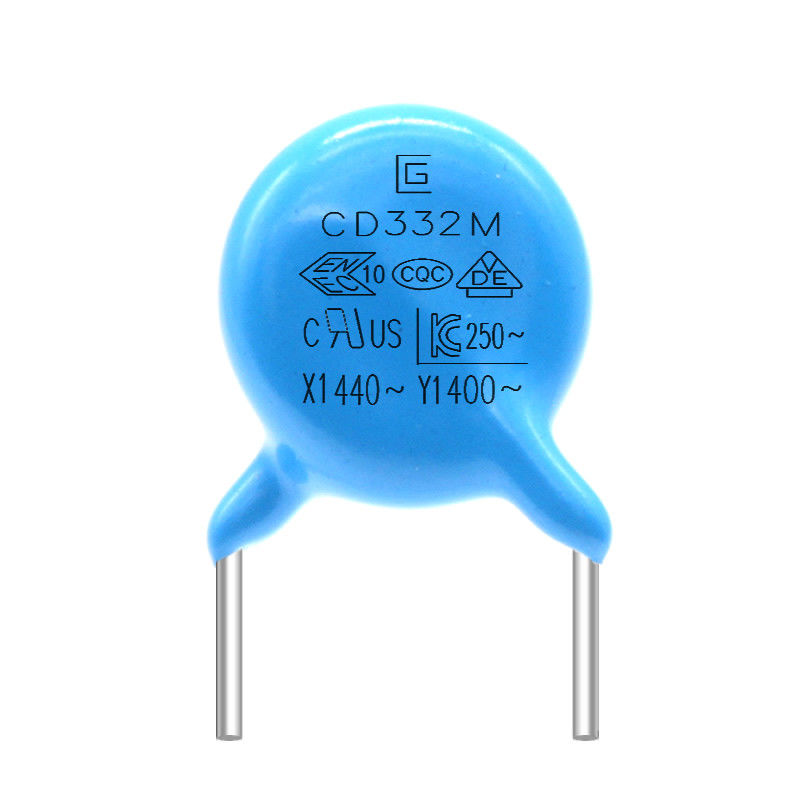

Hoher Sicherheits-Kondensator-Hochfrequenzverlust der Stabilitäts-332M 400VAC Y1 ist klein
Eigenschaften und Anwendungen:
Es wird mit flammhemmendem Epoxidharz, in Übereinstimmung mit Standards UL94V-0 beschichtet
Keramische Diskettenkondensatoren sind speziell für Wechselstrom-Anwendungen bestimmt und den Sicherheitsauflagen von verschiedenen Sicherheitsnormagenturen genügen
Die Art DCF-Kondensatoren sind für die Anwendung in der elektromagnetischen Funk-Entstörung und in der Verbindung zu den Versorgungshauptleitungen, Linie Überbrückung, Antennenkoppelung, über der Linien- und Doppelschutzanwendung ideal
Vorteile
1. Wir haben alle Modelle des Materials, retten Sie die Zeit, die Fort und Materialien zu empfehlen nach Ihnen sucht, wenn Sie brauchen.
2. Mit den gleichen Qualitätsprodukten können wir Ihnen beste priceInquiries zum Nachverkauf geben, wir gewähren guten Service, solchen asupdate Produktstatus, technische Unterstützung usw. (24 Stunden on-line)
3. Wir haben viele Aktien und die Lieferfrist ist normalerweise kurz.
Es gibt einige variable Elemente im Stromkreis, wie Induktoren, Kondensatoren, etc. Diese variablen Elemente können im Allgemeinen nur bewerkstelligen oder die relative Änderung (oder Reduzierung) der sinusförmigen Quantität seiner entsprechenden Frequenz verringern. Zum Beispiel wenn der Schalter eingeschaltet wird, ändert der Wechselstrom wiederholt zwischen Y1 und Y2, und das elektromagnetische Feld, das diesmal erzeugt wird (ein Magnetfeld ähnlich dem Licht ausgestrahlt durch die Lichtquelle) erzeugt natürlich eine Kraft zwischen den Drähten
Kondensator .pdf der Sicherheits-Y1
|
EINZELTEIL
|
SPEZIFIKATION
|
PRÜFMETHODE UND BEDINGUNG
|
|
Temp-Radfahren
|
Auftritt
|
Kein markierter Defekt
|
Der Kondensator wird in die Testkammer eingeführt und wird den Temperaturbedingungen wie in Tabelle bei 5 Zyklen gezeigt ausgesetzt.
Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaß.
Nachbehandlungs: Kondensator wird Stunden lang 24±2 an den Raumzuständen gespeichert.
| (SCHRITT) |
1 |
2 |
3 |
4 |
| (Temperatur.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (ZEIT) |
30±3min. |
3min. maximal |
30±3min. |
3min. maximal |
|
|
Kapazitanz
Änderung
|
B: ±10% maximal
E: ±20% maximal
F: ±30% maximal
|
|
D.F.
|
B, E: 5,0% maximal
F: 7,0% maximal
|
|
I.R.
|
Minute 1000MΩ |
|
Feuchtigkeit
(Darunter
Stabil
Zustand)
|
Auftritt
|
Kein markiertes
Defekt
|
Stellen Sie den Kondensator Stunden lang 500±12 an 40±2℃ in 95±3% relativer Feuchtigkeit ein.
Vorbehandlung: Der Kondensator wird an 125±2℃ 1 Stunde lang gesetzt, dann setzte an der Raumbedingung für 24±2 Stunden vor Anfangsmaß.
Nachbehandlungs: Der Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.
|
|
Kapazitanz
Änderung
|
B: ±10% maximal
E: ±20% maximal
F: ±30% maximal
|
|
D.F.
|
B, E: 5,0% maximal
F: 7,0% maximal
|
|
I.R.
|
Minute 1500MΩ |
|
Nichtleiter
Stärke
|
Pro Stück 8
|
|
Leben-Test
|
Auftritt
|
Kein markiertes
Defekt
|
Wenden Sie eine Spannung von 500V.AC an, außer dass einmal wird jede Stunde, welche die Spannung auf 1000V.AC für 0.1sec.that erhöht wird, Stunden lang 1000±48 an 125±2℃ aufrechterhalten.
Vorbehandlung: Kondensator wird an 125±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2H vor Anfangsmaßen.
Nachbehandlungs: Kondensator wird Stunden lang 24±2 an der Raumzustand gespeichert.
|
|
Kapazitanz
Änderung
|
B: ±10% maximal
E: ±20% maximal
F: ±30% maximal
|
|
D.F.
|
B, E: 5,0% maximal
F: 7,0% maximal
|
|
I.R.
|
Minute 1500MΩ |
Produkt-Spannung, Material, Größenbezugstabelle
| Produkt und Größencode |
Bewertete Wechselspannung |
Temperatur-Eigenschaft |
Bewertete Kapazitanz |
Toleranz der Kapazitanz |
Größe (Millimeter) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(b)
Y5P
±10
|
10pF |
K
±10%
|
6,5 |
4,5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6,5 |
4,5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7,0 |
4,5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6,5 |
4,5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8,5 |
4,5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8,5 |
4,5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9,5 |
4,5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11,0 |
4,5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11,5 |
4,5 |
10 |
0,6 |
| Q065E□471K□□ |
(e)
Y5U
+22%
-56%
|
470pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8,5 |
4,5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
M
±20%
|
9,5 |
4,5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10,5 |
4,5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11,5 |
4,5 |
10 |
0,65 |
| Q065F□102M□□ |
(f)
Y5V
+22%
-82%
|
1000pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8,5 |
4,5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10,0 |
4,5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11,5 |
4,5 |
10 |
0,65 |
Spezifikation und Prüfmethode
|
EINZELTEIL
|
SPEZIFIKATION
|
PRÜFMETHODE UND BEDINGUNG
|
|
Speichertemp. Strecke
|
-40℃~+125℃ |
|
|
Funktionierender Temp. Strecke
|
-25℃~+125℃ |
|
|
Auftritt und
Maß
|
Auftritt hat
kein markierter Defekt.
Maße sind innerhalb der spezifizierten Toleranz.
|
Auftritt wird auf Anblick aufgepasst
Maß wird durch Tasterzirkel gemessen
|
|
Kennzeichen
|
Sollte leicht erkannt werden.
|
Seien auf Anblick aufgepasst Sie
|
|
Kapazitanz
|
Innerhalb spezifiziert
Toleranz
|
Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Verlustfaktor
|
B, E: 2,5% maximal
F: 3,5% maximal
|
Die gleiche Bedingung als Kapazitanz
|
|
Isolationswiderstand
|
10,000MΩ
10,000MΩmin
|
Der Isolationswiderstand wird mit 500±50V.DC innerhalb der sek 60±5 der Aufladung gemessen.
|
|
Durchschlagsfestigkeit
|
Zwischen
Anschlussleitungen
|
Kein Ausfall.
|
Wenden Sie eine Spannung von 4.0KVAC für 1 Min. zwischen den Anschlussleitungen an.
(Gebühr/Entladung current≤50mA) (Y2: 2.6KVAC)
|
|
Körper
Isolierung
|
Kein Ausfall.
|
Die Anschlüsse des Kondensators sind
![]() zusammen angeschlossen. Eine Metallfolie wird nah um den Körper des Kondensators zum Abstand von ungefähr 3 - 4 Millimeter von jedem Anschluss eingewickelt. Eine Spannung von 4.0KVAC wird zwischen den Kondensatoranschlussleitungen und der Metallfolie angewendet. (Y2: 2.6KVAC)
(Gebühr/Entladestrom ≤50mA)
|
|
Temperatur
Eigenschaft
|
B: - 10~+10%
E: - 56~+22%
F: - 80~+30%
|
Die Kapazitanz wird an jedem Schritt als Folgen gemessen.
Vorbehandlung: Kondensator wird an 85±2℃ 1 Stunde lang gespeichert, dann setzte an der Raumbedingung für 24±2hours vor Anfangsmaßen.
| (Schritt) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
