Produktdetails:
|
Beschreibung: | Hall-Effekt-Stromsensor | Elektrostatische Entladespannung: | 4KV |
---|---|---|---|
Effektivwert-Spannung für Wechselstrom-Isolierungstest: | 50Hz 1min 2.5KV | Isolationswiderstand: | >= 500 MΩ; |
Sicherungstyp: | Arten von Sicherungshaltern | Schlüsselwort: | Stromsensor |
Betriebstemperatur: | -20-70℃ | Stromversorgung:: | DC24V, DC12V, AC220V |
Hervorheben: | Entstörungs-Hall Effect Current Sensor,Hall Effect Current Sensor 100A,Hohe Empfindlichkeit Hall Effect Sensor |

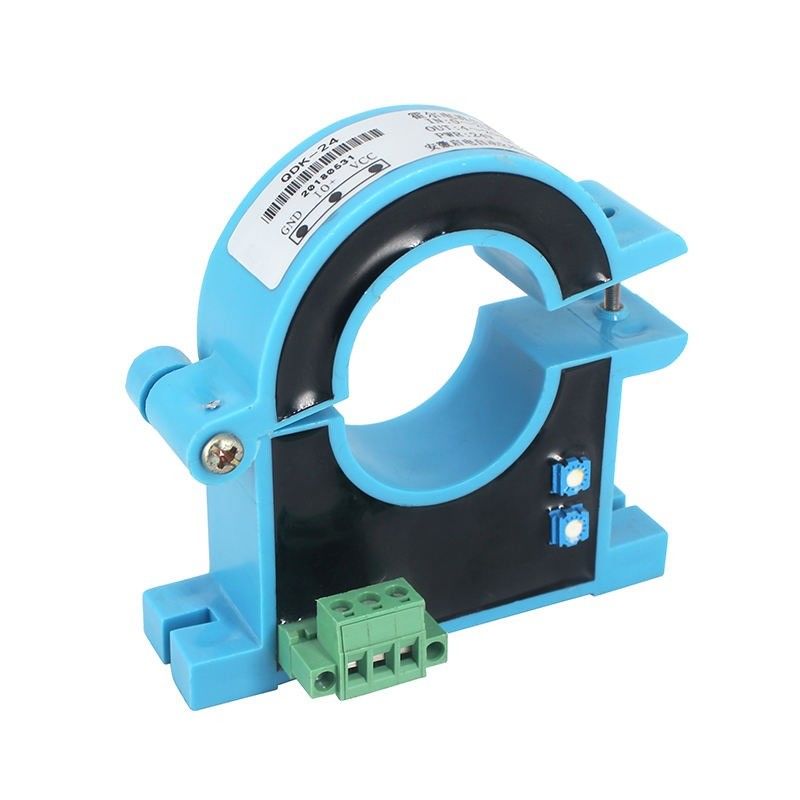

Hochempfindlicher Hall-Effekt-Stromsensor, störungsfrei und geringer Stromverbrauch
Der Hall-Sensor ist ein nach dem Hall-Effekt aufgebauter Magnetfeldsensor.Der Hall-Effekt ist eine Art magnetoelektrischer Effekt.Dieses Phänomen wurde 1879 von Hall (AHHall, 1855-1938) entdeckt, als er den Leitungsmechanismus von Metallen untersuchte.Später wurde festgestellt, dass auch Halbleiter und leitfähige Flüssigkeiten diesen Effekt haben, und der Hall-Effekt von Halbleitern ist viel stärker als der von Metallen.Verschiedene Hall-Elemente, die aus diesem Phänomen bestehen, werden in großem Umfang in der industriellen Automatisierungstechnik, Erfassungstechnik und Informationsverarbeitung usw. verwendet.Der Hall-Effekt ist eine grundlegende Methode zur Untersuchung der Eigenschaften von Halbleitermaterialien.Der durch das Hall-Effekt-Experiment gemessene Hall-Koeffizient kann wichtige Parameter wie den Leitfähigkeitstyp, die Trägerkonzentration und die Trägermobilität von Halbleitermaterialien bestimmen.
Vorteile des Hallstromsensors:
1. Hohe Empfindlichkeit:
Die Intensität des detektierten Signals wird immer schwächer, was eine starke Verbesserung der Empfindlichkeit des Magnetsensors erfordert.
Zu den Anwendungen gehören Stromsensoren, Winkelsensoren, Zahnradsensoren und Messungen der Weltraumumgebung.
2. Temperaturstabilität:
Immer mehr Anwendungsbereiche erfordern Sensoren, die in immer raueren Umgebungen funktionieren;
Dies erfordert eine gute Temperaturstabilität des Magnetsensors, und seine industriellen Anwendungen umfassen die Automobilelektronikindustrie.
3. Entstörung:
In vielen Bereichen gibt es keine Bewertung der Einsatzumgebung des Sensors, sodass der Sensor selbst eine gute Entstörung aufweisen muss.Einschließlich Automobilelektronik, Wasserzähler usw.
4. Hochfrequenzeigenschaften:
Mit der Förderung von Anwendungsgebieten wird eine immer höhere Arbeitsfrequenz von Stromsensoren gefordert.Zu den Anwendungsbereichen gehören Wasserzähler, die Automobilelektronikindustrie und die Informationsaufzeichnungsindustrie.
5. Geringer Stromverbrauch:
Viele Bereiche erfordern eine extrem geringe Leistungsaufnahme des Sensors selbst, um die Lebensdauer des Sensors zu verlängern.
Es wird angewendet, um magnetische Biochips, Kompasse usw. in den Körper zu implantieren.
Dies ist das Ende der gemeinsamen Nutzung der Vorteile des Hall-Stromsensors mit Ausnahme der oben erwähnten;
Der Hall-Stromsensor hat auch gute Wärmeisolations- und Druckfestigkeitseigenschaften und ausgezeichnete flammhemmende Eigenschaften.
Installation
|
Normschiene+Flächenverschraubung
|
Originalseitiger Nennstrom
|
50A;100A;200A;500A;
800A;1000A;Anpassung |
Ursprünglicher seitlicher Messbereich
|
100A-1200A
|
Nennleistung
|
5V;DC0~20mA;DC4~20mA;Anpassung
|
Hilfsstromversorgung
|
DC12V,DC24V,DC±12V,DC±15V
|
Belastbarkeit
|
Spannungsausgang: 5 mA;
Stromausgang: 6 V; |
Linearität
|
0,005
|
Genauigkeit
|
0,01
|
Reaktionszeit
|
<200ms
|
Temperaturdrift
|
≤500 ppm/℃
|
Bandbreite
|
DC~20KHz
|
Stromverbrauch
|
≤25mA
|
Arbeitstemperatur
|
-10℃~+70℃
|
Lagertemperatur
|
-25℃~+85℃
|
Isolationsdruckfestigkeit
|
2,5 kV/50 Hz, 1 Min
|
Offset-Spannung
|
≤20mvV
|
Null Ausgabe
|
≤0,15mA
|
di/dt folgen
|
>50A/us
|
Elektrische Parameter
Parameter |
Symbol |
Einheit |
Spezifikation |
Bedingungen |
||
Mindest |
Art |
max |
||||
Nominaler Messbereich |
IPN |
EIN |
-500 |
500 |
||
Versorgungsspannung |
UC |
v |
7.2 |
12 |
18 |
Volle Genauigkeit |
Stromverbrauch @IP=0A |
IC |
mA |
26 |
UC=12V, T=25°C |
||
Stromverbrauch @IP=500A |
IC |
mA |
250 |
UC=12V, T=25°C |
||
Empfindlichkeitsfehler Genauigkeit |
XG |
% |
-0,5 |
0,5 |
= –40 bis 85°C; |
|
Offset=0A |
IOS |
EIN |
±0,2 |
= –40 bis 85°C;± 3 Sigma |
||
Linearitätsfehler bei IPN |
εL |
% |
0,1 |
@Zimmertemperatur |
||
Temperaturkoeffizient von G |
TCG |
ppm/ |
CAB-500 CAN-Ausgangsspezifikation
CANBUS-Geschwindigkeit siehe Produktversionstabelle, CANBUS-Protokoll: Version 2.0A/B
CAN-Oszillator-Toleranz: 0,3125 %
Byte-Reihenfolge: big endian (Motorola)
120 Ohm Abschlusswiderstand extern hinzuzufügen, interne CAN-Impedanz = 2,4 kOhm
Nachrichtenbeschreibung |
CAN-ID |
Name |
Datenlänge (Byte) |
Art des Rahmens |
Art des Nachrichtenstarts |
Signalbeschreibung |
Signalname |
Bit starten |
Schlussbit |
Strom IP (mA) |
0x3C2 |
CAB500 |
8 |
standard |
Zyklische Meldung alle 10ms |
Ip-Wert: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_WERT |
0 |
31 |
b0:Fehlerinformationen (0=Normal, 1=Fehler) |
ERROR_INDICATION |
32 |
32 |
||||||
b7-b1:RxQualität (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
Leere Bits (fest auf 0) |
DEFINIEREN |
40 |
47 |
||||||
PCBA-Ver |
48 |
55 |
|||||||
FIRMWARE-Ver |
56 |
63 |
