Produktdetails:
|
| Verwendung: | Hall Effect Linear Current Sensor | Eigenschaft: | schnelle Antwort |
|---|---|---|---|
| Effektivwert-Spannung für Wechselstrom-Isolierungstest: | 50Hz 1min 2.5KV | Sicherungstyp: | Arten von Sicherungshaltern |
| Schlüsselwort: | Stromsensor | Isolationswiderstand: | >= 500 MΩ; |
| Betriebstemperatur: | -20-70℃ | Stromversorgung:: | DC24V, DC12V, AC220V |
| Hervorheben: | Hohe Genauigkeit Hall Effect Current Sensor,Hall Effect Current Sensor AC220V,CQC hoher gegenwärtiger Hall Effect Sensor |
||

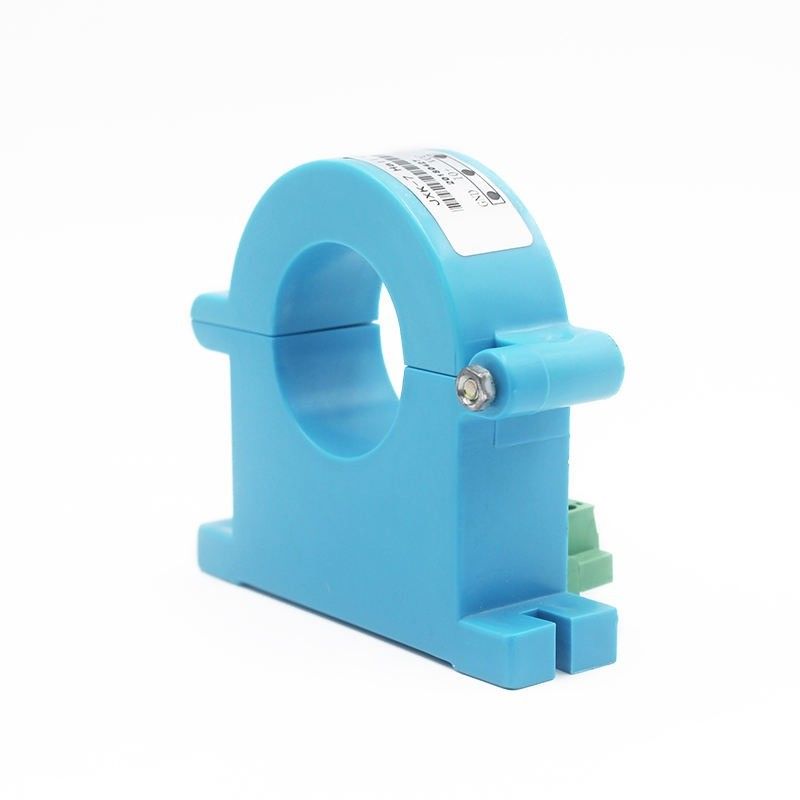

Hohe Messgenauigkeit, Hall-Effekt-Stromsensor, starke Überlastfähigkeit und großer Messbereich
Produktbeschreibung
Funktion:
Der Hall-Stromsensor eignet sich hauptsächlich zur Trennung und Wandlung komplexer Signale wie AC, DC und Impuls.Durch das Hall-Effekt-Prinzip kann das transformierte Signal direkt erfasst und von verschiedenen Erfassungsgeräten wie AD, DSP, SPS und sekundären Instrumenten akzeptiert werden., schnelle Reaktionszeit, breiter Strommessbereich, hohe Präzision, starke Überlastfähigkeit, gute Linearität und starke Entstörungsfähigkeit
Anwendungen:
Hall-Stromsensoren können weit verbreitet in Geschwindigkeitsregelgeräten mit variabler Frequenz, Wechselrichtergeräten, USV-Stromversorgungen, Wechselrichterschweißmaschinen, elektrolytischen Beschichtungen, CNC-Werkzeugmaschinen, Mikrocomputerüberwachungssystemen, Stromnetzüberwachungssystemen und verschiedenen Bereichen eingesetzt werden, die eine Isolierung und Erfassung von Strom erfordern und Spannung.
Vorteile des Hallstromsensors:
1. Hohe Empfindlichkeit:
Die Intensität des detektierten Signals wird immer schwächer, was eine starke Verbesserung der Empfindlichkeit des Magnetsensors erfordert.
Zu den Anwendungen gehören Stromsensoren, Winkelsensoren, Zahnradsensoren und Messungen der Weltraumumgebung.
2. Temperaturstabilität:
Immer mehr Anwendungsbereiche erfordern Sensoren, die in immer raueren Umgebungen funktionieren;
Dies erfordert eine gute Temperaturstabilität des Magnetsensors, und seine industriellen Anwendungen umfassen die Automobilelektronikindustrie.
3. Entstörung:
In vielen Bereichen gibt es keine Bewertung der Einsatzumgebung des Sensors, sodass der Sensor selbst eine gute Entstörung aufweisen muss.Einschließlich Automobilelektronik, Wasserzähler usw.
4. Hochfrequenzeigenschaften:
Mit der Förderung von Anwendungsgebieten wird eine immer höhere Arbeitsfrequenz von Stromsensoren gefordert.Zu den Anwendungsbereichen gehören Wasserzähler, die Automobilelektronikindustrie und die Informationsaufzeichnungsindustrie.
5. Geringer Stromverbrauch:
Viele Bereiche erfordern eine extrem geringe Leistungsaufnahme des Sensors selbst, um die Lebensdauer des Sensors zu verlängern.
Es wird angewendet, um magnetische Biochips, Kompasse usw. in den Körper zu implantieren.
Dies ist das Ende der gemeinsamen Nutzung der Vorteile des Hall-Stromsensors mit Ausnahme der oben erwähnten;
Der Hall-Stromsensor hat auch gute Wärmeisolations- und Druckfestigkeitseigenschaften und ausgezeichnete flammhemmende Eigenschaften.
|
Installation
|
Normschiene+Flächenverschraubung
|
|
Originalseitiger Nennstrom
|
50A;100A;200A;500A;
800A;1000A;Anpassung |
|
Ursprünglicher seitlicher Messbereich
|
100A-1200A
|
|
Nennleistung
|
5V;DC0~20mA;DC4~20mA;Anpassung
|
|
Hilfsstromversorgung
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Belastbarkeit
|
Spannungsausgang: 5 mA;
Stromausgang: 6 V; |
|
Linearität
|
0,005
|
|
Genauigkeit
|
0,01
|
|
Reaktionszeit
|
<200ms
|
|
Temperaturdrift
|
≤500 ppm/℃
|
|
Bandbreite
|
DC~20KHz
|
|
Stromverbrauch
|
≤25mA
|
|
Arbeitstemperatur
|
-10℃~+70℃
|
|
Lagertemperatur
|
-25℃~+85℃
|
|
Isolationsdruckfestigkeit
|
2,5 kV/50 Hz, 1 Min
|
|
Offset-Spannung
|
≤20mvV
|
|
Null Ausgabe
|
≤0,15mA
|
|
di/dt folgen
|
>50A/us
|
Elektrische Parameter
|
Parameter |
Symbol |
Einheit |
Spezifikation |
Bedingungen |
||
|
Mindest |
Art |
max |
||||
|
Nominaler Messbereich |
IPN |
EIN |
-500 |
500 |
||
|
Versorgungsspannung |
UC |
v |
7.2 |
12 |
18 |
Volle Genauigkeit |
|
Stromverbrauch @IP=0A |
IC |
mA |
26 |
UC=12V, T=25°C |
||
|
Stromverbrauch @IP=500A |
IC |
mA |
250 |
UC=12V, T=25°C |
||
|
Empfindlichkeitsfehler Genauigkeit |
XG |
% |
-0,5 |
0,5 |
= –40 bis 85°C; |
|
|
Offset=0A |
IOS |
EIN |
±0,2 |
= –40 bis 85°C;± 3 Sigma |
||
|
Linearitätsfehler bei IPN |
εL |
% |
0,1 |
@Zimmertemperatur |
||
|
Temperaturkoeffizient von G |
TCG |
ppm/ |
||||
CAB-500 CAN-Ausgangsspezifikation
CANBUS-Geschwindigkeit siehe Produktversionstabelle, CANBUS-Protokoll: Version 2.0A/B
CAN-Oszillator-Toleranz: 0,3125 %
Byte-Reihenfolge: big endian (Motorola)
120 Ohm Abschlusswiderstand extern hinzuzufügen, interne CAN-Impedanz = 2,4 kOhm
|
Nachrichtenbeschreibung |
CAN-ID |
Name |
Datenlänge (Byte) |
Art des Rahmens |
Art des Nachrichtenstarts |
Signalbeschreibung |
Signalname |
Bit starten |
Schlussbit |
|
Strom IP (mA) |
0x3C2 |
CAB500 |
8 |
standard |
Zyklische Meldung alle 10ms |
Ip-Wert: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_WERT |
0 |
31 |
|
b0:Fehlerinformationen (0=Normal, 1=Fehler) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:RxQualität (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
Leere Bits (fest auf 0) |
DEFINIEREN |
40 |
47 |
||||||
|
PCBA-Ver |
48 |
55 |
|||||||
|
FIRMWARE-Ver |
56 |
63 |
F: Stellen Sie Proben zur Verfügung?Kann das Produkt angepasst werden?
A: Ja.
F: Wie lange ist Ihre Lieferzeit?
A: 5-7 arbeitstage.
F: Sind Sie Handelsunternehmen oder Hersteller?
A: Wir sind Fabrik.
F: Wie kann ich eine Bestellung aufgeben?
A: Sie können uns per E-Mail bezüglich Ihrer Bestelldetails kontaktieren oder direkt online bestellen.
