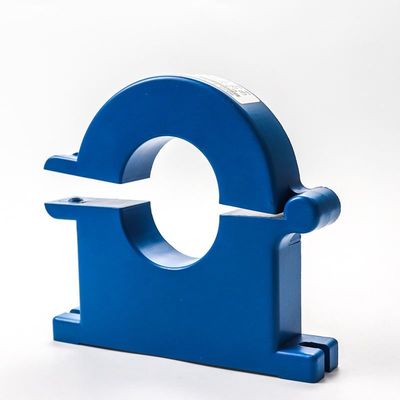

Schnelle kleine leichte einfache Installation Warte-Hall Effect Current Sensors 4KV

Hall-Effekt-Stromsensor mit schneller Reaktion, geringe Größe, geringes Gewicht, einfache Installation

Der Hall-Sensor ist ein nach dem Hall-Effekt aufgebauter Magnetfeldsensor.Der Hall-Effekt ist eine Art magnetoelektrischer Effekt.Dieses Phänomen wurde 1879 von Hall (AHHall, 1855-1938) entdeckt, als er den Leitungsmechanismus von Metallen untersuchte.Später wurde festgestellt, dass auch Halbleiter und leitfähige Flüssigkeiten diesen Effekt haben, und der Hall-Effekt von Halbleitern ist viel stärker als der von Metallen.Verschiedene Hall-Elemente, die aus diesem Phänomen bestehen, werden in großem Umfang in der industriellen Automatisierungstechnik, Erfassungstechnik und Informationsverarbeitung usw. verwendet.Der Hall-Effekt ist eine grundlegende Methode zur Untersuchung der Eigenschaften von Halbleitermaterialien.Der durch das Hall-Effekt-Experiment gemessene Hall-Koeffizient kann wichtige Parameter wie den Leitfähigkeitstyp, die Trägerkonzentration und die Trägermobilität von Halbleitermaterialien bestimmen.


Elektrische Parameter



Parameter	Symbol	Einheit	Spezifikation			Bedingungen
			Mindest	Art	max
Nominaler Messbereich	IPN	EIN	-500		500
Versorgungsspannung	UC	v	7.2	12	18	Volle Genauigkeit
Stromverbrauch @IP=0A	IC	mA		26		UC=12V, T=25°C
Stromverbrauch @IP=500A	IC	mA		250		UC=12V, T=25°C
Empfindlichkeitsfehler Genauigkeit	XG	%	-0,5		0,5	= –40 bis 85°C; ± 3 Sigma (> ± 30 A)
Offset=0A	IOS	EIN		±0,2		= –40 bis 85°C;± 3 Sigma
Linearitätsfehler bei IPN	εL	%		0,1		@Zimmertemperatur
Temperaturkoeffizient von G	TCG	ppm/ °C



CAB-500 CAN-Ausgangsspezifikation


CANBUS-Geschwindigkeit siehe Produktversionstabelle, CANBUS-Protokoll: Version 2.0A/B
CAN-Oszillator-Toleranz: 0,3125 %
Byte-Reihenfolge: big endian (Motorola)

120 Ohm Abschlusswiderstand extern hinzuzufügen, interne CAN-Impedanz = 2,4 kOhm


Nachrichtenbeschreibung	CAN-ID	Name	Datenlänge (Byte)	Art des Rahmens	Art des Nachrichtenstarts	Signalbeschreibung	Signalname	Bit starten	Schlussbit
Strom IP (mA)	0x3C2	CAB500	8	standard	Zyklische Meldung alle 10ms	Ip-Wert: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_WERT	0	31
						b0:Fehlerinformationen (0=Normal, 1=Fehler)	ERROR_INDICATION	32	32
						b7-b1:RxQualität (0-100%)	ERROR_INFORMATION	33	39
						Leere Bits (fest auf 0)	DEFINIEREN	40	47
							PCBA-Ver	48	55
							FIRMWARE-Ver	56	63
