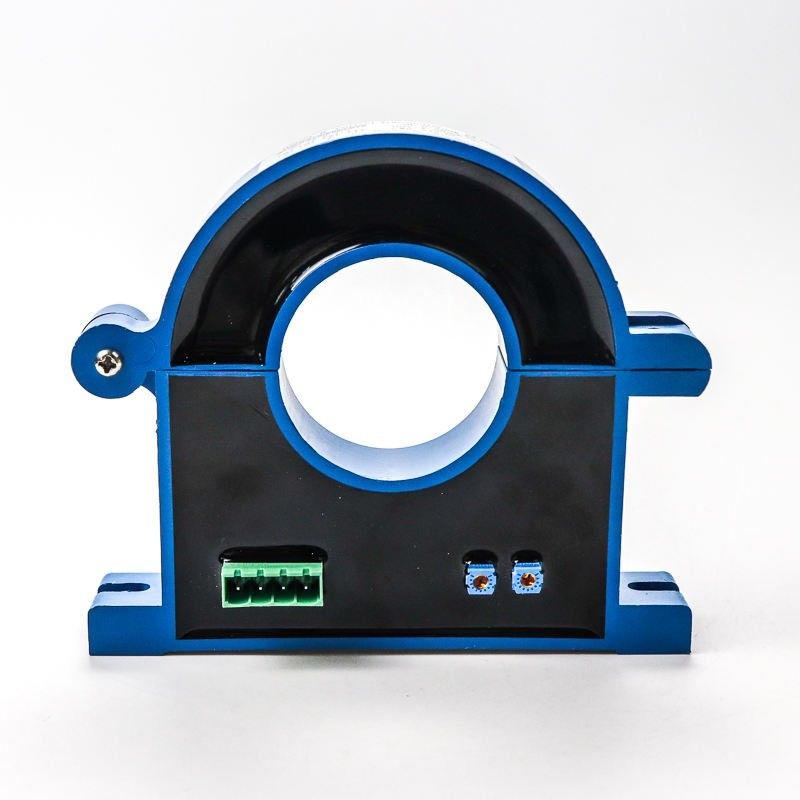

Schnelle Antwort gute Linearitäts-Hall Effect Current Sensor Bandwidths

Gute Linearitäts-Hall-Effekt-Stromsensor-Bandbreite und schnelle Reaktion


Der Hall-Stromsensor ist ein nach dem Hall-Effekt aufgebauter Magnetfeldsensor.Es hat zwei Arbeitsmodi, Open Loop (direkt) und Closed Loop (magnetische Waage).Der Vorteil des direkt verstärkenden Hallsensors besteht darin, dass die Schaltungsform einfach und die Kosten relativ gering sind;Der Nachteil besteht darin, dass die Genauigkeit und Linearität schlecht sind, die Reaktionszeit langsam ist und die Temperaturdrift groß ist.Um seine Mängel zu überwinden, ist ein Hall-Stromsensor mit geschlossener Schleife (magnetisches Gleichgewicht) erschienen.Der Closed-Loop-Hall-Stromsensor ist auch als Zero-Flux-Hall-Stromsensor bekannt.Es besteht aus einem Primärkreis, einem Magnetring und einem Hall-Element.Bestehend aus Sekundärspulen, Verstärkern usw. Wenn der vom Primärstrom IP erzeugte Magnetfluss durch den hochwertigen Magnetkern im Magnetkreis konzentriert wird, wird das Hall-Element im Luftspalt fixiert, um den Magnetfluss zu erfassen, und die Rückwärtskompensationsstrom wird durch die auf den Magnetkern gewickelte Spule mit mehreren Windungen ausgegeben.Es dient dazu, den von der Primärseite IP erzeugten magnetischen Fluss zu kompensieren, sodass der magnetische Fluss im Magnetkreis immer auf Null gehalten wird.Nach der Verarbeitung durch eine spezielle Schaltung kann der Ausgangsanschluss des Sensors die Stromänderung ausgeben, die den Strom der Primärseite genau widerspiegelt.Der Closed-Loop-Hall-Stromsensor hat viele Vorteile wie kurze Ansprechzeit, hohe Betriebsfrequenz, starke Überlastfähigkeit und hohe Isolation.


Aufgrund seiner vielen Vorteile gewährleistet der Hall-Stromsensor den sicheren und zuverlässigen Betrieb des Wechselrichterprodukts durch präzise Erkennung und Steuerung großer Ströme, sodass der Wechselrichter bei normaler Ausgabe rechtzeitig mit anormalen Bedingungen umgehen kann.Die Zuverlässigkeit des Frequenzumrichters wird verbessert und die Sicherheitsqualität des Frequenzumrichters wird verbessert.Daher werden die Vorteile des Hall-Stromsensors im Wechselrichter immer offensichtlicher und er ist zu einem unverzichtbaren Bestandteil der Wechselrichterindustrie geworden.

Elektrische Parameter



Parameter	Symbol	Einheit	Spezifikation			Bedingungen
			Mindest	Art	max
Nominaler Messbereich	IPN	EIN	-500		500
Versorgungsspannung	UC	v	7.2	12	18	Volle Genauigkeit
Stromverbrauch @IP=0A	IC	mA		26		UC=12V, T=25°C
Stromverbrauch @IP=500A	IC	mA		250		UC=12V, T=25°C
Empfindlichkeitsfehler Genauigkeit	XG	%	-0,5		0,5	= –40 bis 85°C; ± 3 Sigma (> ± 30 A)
Offset=0A	IOS	EIN		±0,2		= –40 bis 85°C;± 3 Sigma
Linearitätsfehler bei IPN	εL	%		0,1		@Zimmertemperatur
Temperaturkoeffizient von G	TCG	ppm/ °C



CAB-500 CAN-Ausgangsspezifikation


CANBUS-Geschwindigkeit siehe Produktversionstabelle, CANBUS-Protokoll: Version 2.0A/B
CAN-Oszillator-Toleranz: 0,3125 %
Byte-Reihenfolge: big endian (Motorola)

120 Ohm Abschlusswiderstand extern hinzuzufügen, interne CAN-Impedanz = 2,4 kOhm


Nachrichtenbeschreibung	CAN-ID	Name	Datenlänge (Byte)	Art des Rahmens	Art des Nachrichtenstarts	Signalbeschreibung	Signalname	Bit starten	Schlussbit
Strom IP (mA)	0x3C2	CAB500	8	standard	Zyklische Meldung alle 10ms	Ip-Wert: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_WERT	0	31
						b0:Fehlerinformationen (0=Normal, 1=Fehler)	ERROR_INDICATION	32	32
						b7-b1:RxQualität (0-100%)	ERROR_INFORMATION	33	39
						Leere Bits (fest auf 0)	DEFINIEREN	40	47
							PCBA-Ver	48	55
							FIRMWARE-Ver	56	63
