Metallisierter Polypropylen-Folienkondensator, Kondensator des mittlere Energie-Quadrat-MKP X2

Metallisierter Sicherheits-Kondensator-mittlere Energie-Quadrat-Kondensator der Kondensator-Film-Kunststoffkoffer-Klassen-X2

Produkt-Einführung

MPX sind mit metallisiertem Polypropylenfilmnichtleiter, nichtinduktivem Bau, konservierten Kupferdrahtführungen und flammhemmender Epoxidharzbeschichtung gedreht. Sie haben ausgezeichnete Eigenschaften der Selbstheilung und des guten flammhemmenden entsprechend UL 94-V0
Bau und Hauptmaterialien von Produkten



Anmerkung: Alle Materialien sind gemäß den Anforderungen von ROHS UND von REICHWEITE.
Art Anwendung

Die Produkte wurden weitverbreitet für die Funkentstörung und über-d-spurigen die Kondensatoranwendungen. Passend für verwendet in den Situationen, in denen Ausfall des Kondensators nicht zu Gefahr des Elektroschocks führt.
Eigenschaften

1 Nicht-Induktionsbau
Hohe Feuchtigkeitswiderstandsfähigkeit 2
Eigentum der Selbstheilung 3
Flammhemmende Art 4 (Befolgung ULs 94V-0)
Sehr kleiner Verlust 5
6 ausgezeichnete Frequenz- und Temperatureigenschaften
Hoher Isolationswiderstand 7

Elektrische Spezifikationen

Wenn nicht anders angegeben beziehen sich elektrische Eigenschaften auf Iec-60384-14:2005

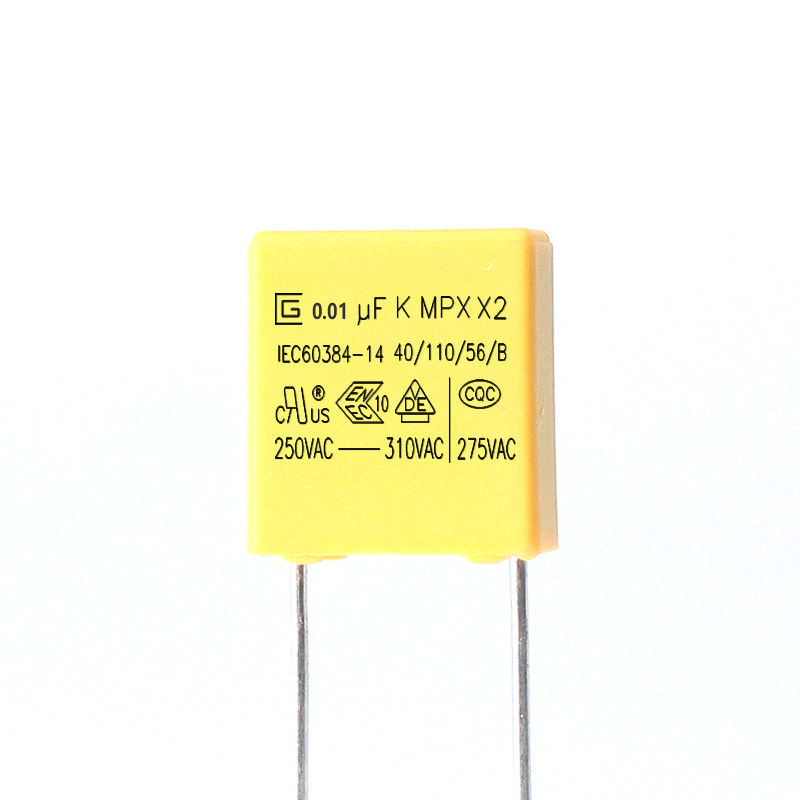

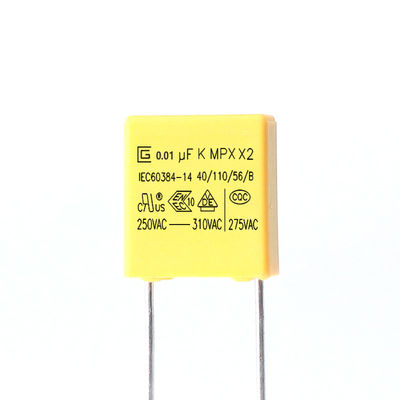

Markierung

1. CIGU-Logo:
2. Kapazitanz: (104K, 0.1μF)
3. Kapazitanz-Toleranz: (K)±10%
4. Nennspannung: 250,275,300,305,310VAC
5. Produkt-Klasse: X2
6. Produktart: MPX
7. Klimatische Kategorie: 40/110/56
8. Passive Entflammbarkeits-Klasse: B
9. China-Prüfzeichen: CQC
10. Deutschland-Prüfzeichen: Vde
11. ENEC-Prüfzeichen: ENEC
12. Amerikanisches Prüfzeichen: CUL
13. Zustimmungsstandard: IEC60384-14

8. Zustimmungen


NEIN.	Land		Zustimmungsstandard		Datei nein.	Nennspannung
1	China		CQC	IEC60384-14: 2005	CQC19001219393	275VAC
2	Deutschland		Vde	IEC60384-14: 2013	40050231	250VAC 275VAC 300VAC 305VAC 310VAC
3	Europäische Gemeinschaft		ENEC	IEC60384-14: 2013	40050234
4	USA Kanada		UL	IEC60384-14: 2005	E481614


Lagerbedingungen

1 t sollte gemerkt werden, dass das solderability möglicherweise der Anschlüsse deteriorted, wenn es kaum in einer Atmosphäre für lange preriods gespeichert wird
2 sollte es nicht insbesondere hohe Temperatur errichtet werden und hohe Feuchtigkeit, muss es bei den folgenden Bedingungen einreichen (halten im ursprünglichen Paket)
Temperatur: Feuchtigkeit 35℃ MAX Relative: 60% MAX
3 Speicherungszeitraum: Losse: 12 Monate maximal (vom Herstellungsdatum markierte auf dem Aufkleber in der Pakettasche)

Spezifikationen (Iec 60384-14)
