Produktdetails:
|
| Art:: | X2 Sicherheitskondensator | Kapazität:: | 0,015UF |
|---|---|---|---|
| Nennspannung:: | 250-310 V | Modellnummer::: | MKP X2 |
| Betriebstemperatur: | -40℃～+110℃ | Anwendung:: | Weit verbreitet in Across-the-Line-Entstörungsschaltungen, Motoren, Lüftern, Klimaanlagen usw. |
| Kapazitätstoleranz:: | ±10 % (K) | Paket: | Kartonversiegelung |
| Hervorheben: | Kondensator der Sicherheits-X2 0,015 uF,Entstörungs-Kondensator der Sicherheits-X2 |
||

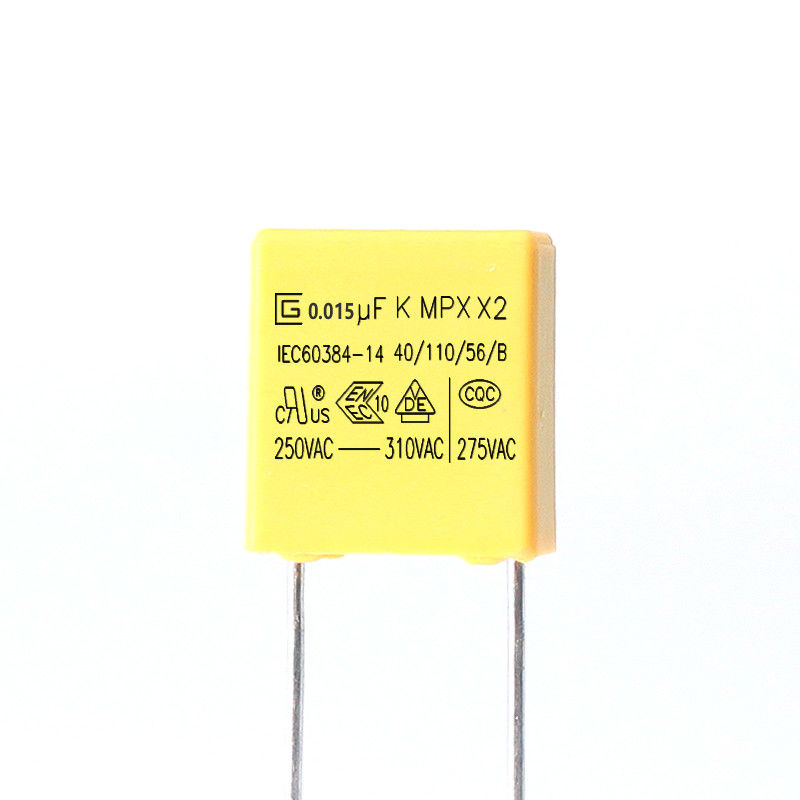

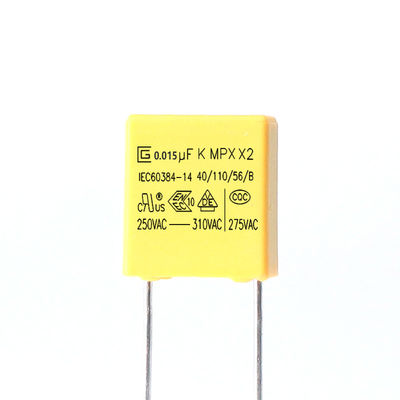

Sicherheits-Kondensator-Entstörungskondensator-Selbstheilungs-Eigentum 0.015uf 310v X2
Der vollständige Name von x-Kondensator wird im Allgemeinen genannt: Kondensator X2 (X1/X3/MKP) für die Aufhebung der elektromagnetischen Störung der Stromversorgung. Im Allgemeinen sind die Hauptfunktionen im Stromkreis: Stromversorgungsquerlinienstromkreis, EMS-Entstörung, Funkenbeseitigungsstromkreis, etc., um zu garantieren, dass die fertigen elektronischen Produkte die EMC-Bedingungen erfüllen.
Produkt-Einführung
MPX sind mit metallisiertem Polypropylenfilmnichtleiter, nichtinduktivem Bau, konservierten Kupferdrahtführungen und flammhemmender Epoxidharzbeschichtung gedreht. Sie haben ausgezeichnete Eigenschaften der Selbstheilung und des guten flammhemmenden entsprechend UL 94-V0
Art Anwendung
Die Produkte wurden weitverbreitet für die Funkentstörung und über-d-spurigen die Kondensatoranwendungen. Passend für verwendet in den Situationen, in denen Ausfall des Kondensators nicht zu Gefahr des Elektroschocks führt.
Eigenschaften
1 Nicht-Induktionsbau
Hohe Feuchtigkeitswiderstandsfähigkeit 2
Eigentum der Selbstheilung 3
Flammhemmende Art 4 (Befolgung ULs 94V-0)
Sehr kleiner Verlust 5
6 ausgezeichnete Frequenz- und Temperatureigenschaften
Hoher Isolationswiderstand 7
Spezifikationen (Iec 60384-14)
| Testeinzelteile | Leistungsanforderungen | Zustände des Tests |
| Kapazitanz | Innerhalb der Toleranz spezifizierte | 1KHz, Maximum 1Vrms an 25℃ |
| Verlustfaktor | 0,001 (0,1%) Maximum. | 1KHz, Maximum 1Vrms an 25℃ |
| Spannungsbeweis | Seien Sie keine Abweichung | Zwischen Anschlüsse 4.3UR (VDC) Test von 60sec. |
| Zwischen Anschluss und Einschließung UR×200%+1500Vac, 60sec. | ||
| Isolationswiderstand | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60sec/25℃ |
| Robustheit von Beendigungen | Kein Drahtbruch und kein Schaden des Kondensators |
Angespannte Stärke der Terminallasts-Kraft: 1,0 Kilogramm Haltezeit: 10 ± 1sec |
|
Biegefestigkeit der Terminallasts-Kraft: 0,5 Kilogramm Verbiegende Zeit: ゚ 4 x 90 |
||
| Widerstand zu lötender Hitze |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±5% des Anfangswertes |
Lötmitteltemperatur: 260±5℃ Lötmittelzeit: 5±0.5sec |
| Solderability | 95% des Oberflächenkonservierens |
Lötmitteltemperatur: 260±5℃ Lötmittelzeit: 2±0.5sec |
| Schnelle Temperaturänderung | Die Kondensatoren werden sichtlich überprüft und es gibt keinen sichtbaren Schaden. |
Senken Sie Kategorientemperatur: -40℃ Obere Kategorientemperatur: 110℃ Zahl von Zyklen: 5 Dauer T1 = Minute 30 |
| Erschütterung | Die Kondensatoren werden sichtlich überprüft und es gibt keinen sichtbaren Schaden |
Frequenzbereich: 10~55Hz Kurs: X, Y, Z (Achse) 2h / Achse (6h insgesamt) Verschiebungsumfang: 0.75mm |
| Testeinzelteile | Leistungsanforderungen | Zustände des Tests |
| Klimatische Reihenfolge |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±5% des Anfangswertes (3) DF (tanδ): ≤ 0,008 des erhöhten Wertes (4) IR: ≥ 50% der anwendbaren Grenzen (5) Spannungsbeweis: Normal |
Trockene Hitze Obere Temperatur: 110℃ Niedrigere Dauer: 16Hours |
|
Kalt Temperatur: -40℃ Dauer: 2Hours |
||
| Feuchte Hitze-ausgeglichene Lage |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±5% des Anfangswertes (3) DF (tanδ): ≤ 0,008 des erhöhten Wertes (4) IR: ≥ 50% der anwendbaren Grenzen (5) Spannungsbeweis: Normal |
+40°C und 93% relative Feuchtigkeit, 56 Tage |
| Gebühr und Entladung |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±10% des Anfangswertes (3) DF (tanδ): ≤ 0,008 des erhöhten Wertes (4) IR: ≥ 50% der anwendbaren Grenzen |
Prüfspannung: √2 x URVAC 50 Hz Gebühr und Entladung: 0.5sec/time Wiederholt für 10000 Zyklen |
| Ausdauer |
(1) Auftritt: Kein sichtbarer Schaden (2)△ C/C: ≤ ±10% des Anfangswertes (3) DF (tanδ): ≤ 0,008 des erhöhten Wertes (4) IR: ≥ 50% der anwendbaren Grenzen |
x 1,25 UR VAC 50 Hz, einmal jede Stunde Zunahme zu 1,000VAC für 0,1 zweites, 1.000 Stunden an der oberen Nenntemperatur |
