Produktdetails:
|
| Eigenschaften: | Sehr geringer Verlust bei hoher Frequenz, geeignet für hohe Ströme | Kapazität:: | 0,33uf |
|---|---|---|---|
| Nennspannung:: | 250-310 V | Betriebstemperatur: | -40℃～+110℃ |
| QUALITÄT: | 100% nagelneu und original | Paket-Art: | Durch Loch |
| Hervorheben: | Sicherheits-Kondensator 0,47 uF X2,Sicherheits-Kondensator der Stromversorgungs-X2 |
||

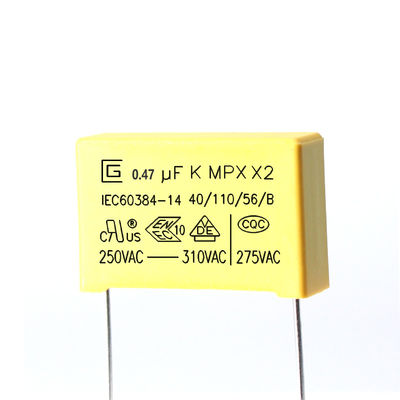

Hoher Isolationswiderstand 0,47 uf 474 K 275 VAC X2 Sicherheitskondensator für die Stromversorgung gegen elektromagnetische Störungen
X2 Sicherheitskondensator.pdf
X2 Kondensatorfunktion
1. Unterdrücken Sie elektromagnetische Störungen der Stromversorgung.
Die häufigste Funktion des Sicherheitskondensators X2 besteht darin, die elektromagnetischen Störungen der Stromversorgung zu unterdrücken.Es wird im Allgemeinen am Eingang des Neutralleiters und des stromführenden Leiters der Stromversorgung platziert.In der Stromversorgung wird es normalerweise zusammen mit dem Sicherheits-Y-Kondensator verwendet.Der x-Kondensator ist ein Kondensator, der über die beiden Drähte (LN) der Stromleitung geschaltet ist, um Gleichtaktstörungen zu unterdrücken.Y-Kondensatoren sind Kondensatoren, die zwischen die beiden Leitungen der Stromleitung und Masse (LE, NE) geschaltet sind und im Allgemeinen paarweise auftreten, um differenzielle Filmstörungen zu unterdrücken.Wenn in der Stromversorgung keine Sicherheitskondensatoren verwendet werden, treten EMV-Probleme auf, wenn die Stromversorgung zertifiziert ist, daher sind Sicherheitskondensatoren unverzichtbar.
2. Widerstandskapazitäts-Step-down-Effekt.
Zusätzlich zur Unterdrückung der elektromagnetischen Störungen der Stromversorgung kann X2 auch in Reihe mit einer 100~250VAC-Stromversorgung in den Stromkreis geschaltet und als RC-Abwärtskondensator verwendet werden.Die Widerstands-Kapazitäts-Abwärtsschaltung ist relativ einfach und wirtschaftlich und wird häufig in einigen Niedrigleistungsschaltungen wie LED-Modulen und der Steuerung kleiner Haushaltsgeräte verwendet.
Markierung
1. CIGU-Logo:
2. Kapazität: (104 K, 0,1 μF)
3. Kapazitätstoleranz: (K) ± 10 %
4. Nennspannung: 250.275.300.305.310 VAC 5. Produktklasse: X2
6. Produkttyp: MPX
7. Klimakategorie: 40/110/56
8. Passive Entflammbarkeitsklasse: B
9. China-Zulassungszeichen: CQC
10. Deutschland-Zulassungszeichen: VDE
11. ENEC-Zulassungszeichen: ENEC
Produkteinführung
MPX sind mit metallisiertem Polypropylenfilm-Dielektrikum, nicht-induktiver Konstruktion, verzinnten Kupferdrahtleitungen und flammhemmender Epoxidharzbeschichtung gewickelt.Sie verfügen über hervorragende Selbstheilungseigenschaften und einen guten Flammschutz nach UL 94-V0
Merkmale
1 Induktionsfreie Konstruktion
2 Hohe Feuchtigkeitsbeständigkeit
3 Selbstheilende Eigenschaft
4 Flammhemmender Typ (Konformität mit UL 94V-0)
5 Sehr kleiner Verlust
Konstruktion und Hauptmaterialien der Produkte
Spezifikationen (IEC 60384-14)
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Kapazität | Innerhalb der angegebenen Toleranz | 1 kHz, 1 Vrms max.bei 25℃ |
| Verlustfaktor | 0,001 (0,1 %) max. | 1 kHz, 1 Vrms max.bei 25℃ |
| Spannungsfest | Darf keine Auffälligkeit sein | Zwischen den Klemmen 4,3UR (Vdc) Test von 60 Sek. |
| Zwischen Klemme und Gehäuse UR×200％+1500 VAC, 60 Sek. | ||
| Isolationswiderstand | CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s | 100 ± 15 VDC, 60 s / 25 ℃ |
| Robustheit der Abschlüsse | Kein Drahtbruch und keine Beschädigung des Kondensators |
Spannungsfestigkeit der Anschlusslastkraft: 1,0 kg Haltezeit: 10 ± 1 Sek |
|
Biegefestigkeit der Anschlusslastkraft: 0,5 kg Biegezeit: 4 x 90 ﾟ |
||
| Beständigkeit gegen Löthitze |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts |
Löttemperatur: 260±5℃ Lötzeit: 5 ± 0,5 Sek |
| Lötbarkeit | 95 % der Oberfläche verzinnt |
Löttemperatur: 260±5℃ Lötzeit: 2 ± 0,5 Sek |
| Schnelle Temperaturänderung | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein. |
Temperatur der unteren Kategorie: -40℃ Temperatur der oberen Kategorie: 110℃ Anzahl der Zyklen: 5 Dauer t1 = 30 min |
| Vibration | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein |
Frequenzbereich: 10~55Hz Verlauf: X,Y,Z (Achse) 2h / Achse (insgesamt 6h) Verschiebungsamplitude: 0,75 mm |
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Klimatische Abfolge |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal |
Trockene Hitze Obere Temperatur: 110℃ Untere Dauer: 16 Stunden |
|
Kalt Temperatur: -40℃ Dauer: 2 Std |
||
| Dauerzustand feuchte Hitze |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C: ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal |
+40 °C und 93 % relative Luftfeuchtigkeit, 56 Tage |
| Laden und entladen |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte |
Prüfspannung: √2 x URVAC 50 Hz Laden und Entladen: 0,5 Sek./Zeit Wiederholt für 10000 Zyklen |
| Ausdauer |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte |
1,25 x UR VAC 50 Hz, einmal pro Stunde Erhöhung auf 1.000 VAC für 0,1 Sekunde, 1.000 Stunden bei oberer Nenntemperatur |
Lagerbedingungen
1 Es ist zu beachten, dass die Lötbarkeit der Anschlüsse beeinträchtigt werden kann, wenn sie über einen längeren Zeitraum kaum in einer Atmosphäre gelagert werden
2 Sollte es nicht besonders hohen Temperaturen und hoher Luftfeuchtigkeit ausgesetzt werden, muss es folgende Bedingungen erfüllen (Aufbewahrung in der Originalverpackung)
Temperatur: 35 MAX Relative Luftfeuchtigkeit: 60 % MAX
3 Lagerdauer: Verlust: max. 12 Monate (ab Herstellungsdatum auf dem Etikett im Verpackungsbeutel)
Umgebungsanforderung
1 Einhaltung der RoHS-Anforderung.
2 Erfüllung der Anforderungen von REACH.
3 Ohne Halogen (nach Bedarf).
4 Siehe Anhang 2 für die Testberichte von Rohs and Reach durch einen Dritten
Qualitätskontrolle
Produktstruktur
Verpackung
Plastiktüte ist die Mindestverpackung. Die Menge beträgt 100.200.300, 500.1000 STÜCKE.
Das RoHS-Etikett enthält den Produktnamen, die Spezifikation, die Menge, die Chargennummer, das Herstellungsdatum usw.
Eine innere Box hat N PCS-Beutel
Innere Kartongröße (L×B×H) = 23×30×30cm Kennzeichnung für RoHS UND SVHC
Eine äußere Box hat zwei innere Boxen
Größe des äußeren Kartons (L×B×H) = 48×32,2×33 cm Kennzeichnung für RoHS UND SVHC
