Produktdetails:
|
| Eigenschaften: | Gute Eigenschaften in feuchter Umgebung | Kapazität:: | 0,82uf |
|---|---|---|---|
| Nennspannung:: | 250-310 V | Material: | Metallisierter Polypropylenfilm |
| Anwendung: | Universeller Zweck | Schlüsselwort: | X2 Sicherheitskondensator |
| Hervorheben: | Kondensator 0,82 uF 275V,824k Capacitor |
||

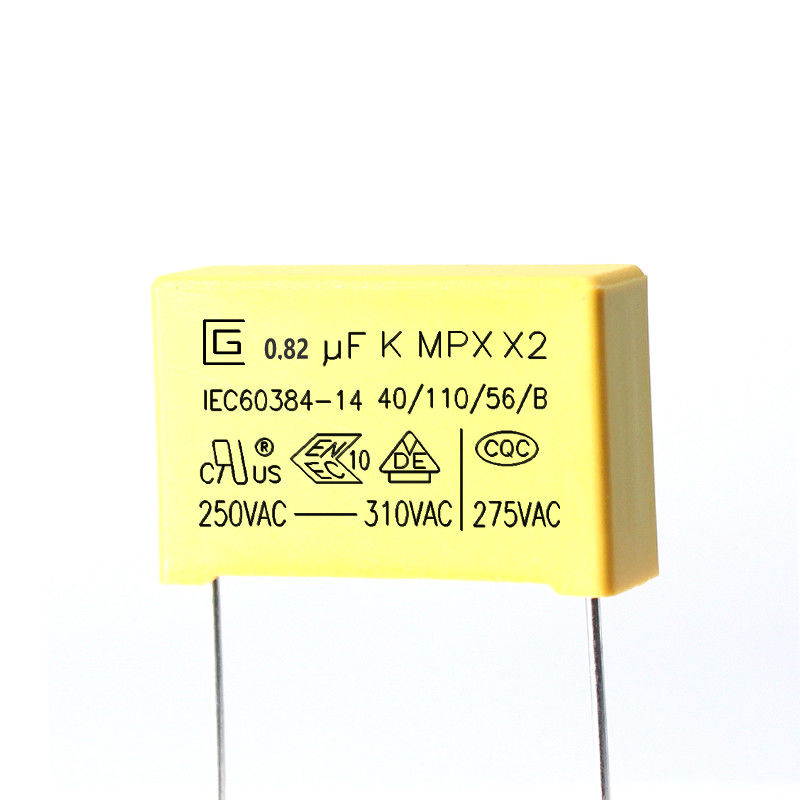

Gute Stabilität 0,82 uf 824 K 275 VAC X2 Sicherheitskondensator Gute Eigenschaften in feuchter Umgebung
X-Kondensator --- metallisierter Polypropylen-Folienkondensator;Normalerweise besteht der X-Kondensator hauptsächlich aus einem Polyesterfolienkondensator mit einem relativ großen Ripple-Stromwiderstand.Dieser Kondensatortyp hat ein großes Volumen, lässt aber einen großen Strom zum sofortigen Laden und Entladen zu und sein Innenwiderstand ist entsprechend klein.Der X-Kondensator nimmt das äußere Quadrat und das innere Hochspannungs-OPP (wicklungsverarbeitung aus metallisiertem Polypropylenmaterial) in einer Kunststoffverpackung an.Das OPP-Material hat nicht nur eine bessere elektrische Leistung, sondern kann auch die Auswirkungen von Hochfrequenzimpulsen effektiv reduzieren, wenn es parallel mit dem Eingangsende der Stromversorgung verbunden ist.Machteffekte.
X2 Sicherheitskondensator.pdf
Eigenschaften von X2-Sicherheitskondensatoren
Nichtinduktiver Aufbau mit metallisierter Polypropylenfolie.
Ausgezeichnete Feuchtigkeitsbeständigkeit.
Selbstheilung.
Hervorragende flammhemmende Eigenschaften.
Kann Überspannungsstößen standhalten.
Die Verwendung von X2-Sicherheitskondensatoren.
Unterdrückt elektromagnetische Störungen.
Überbrücken Sie die Leitungen.
Es eignet sich zur Widerstands-Kapazitäts-Abwärtstransformation von Amperemetern, LED-Treibern, Controllern usw. in Reihe in der Schaltung.
Produkteinführung
MPX sind mit metallisiertem Polypropylenfilm-Dielektrikum, nicht-induktiver Konstruktion, verzinnten Kupferdrahtleitungen und flammhemmender Epoxidharzbeschichtung gewickelt.Sie verfügen über hervorragende Selbstheilungseigenschaften und einen guten Flammschutz nach UL 94-V0
Merkmale
1.Dies ist speziell für Anwendungen in Serie mit dem 100-Vac-240-Vac-Hauptkabel, dh kapazitivem Teiler, z. B. Energiezähler, LED-Treiber usw., konzipiert.
2.Metallisierter Polypropylenfilm
3. Gute Selbstheilungseigenschaften, widersteht Stoßspannungsbeanspruchung
4. Lange Kapazitätsstabilität
5. Gute Eigenschaften in feuchter Umgebung
6.Excellent aktive und passive flammhemmende Fähigkeiten
Konstruktion und Hauptmaterialien der Produkte
Spezifikationen (IEC 60384-14)
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Kapazität | Innerhalb der angegebenen Toleranz | 1 kHz, 1 Vrms max.bei 25℃ |
| Verlustfaktor | 0,001 (0,1 %) max. | 1 kHz, 1 Vrms max.bei 25℃ |
| Spannungsfest | Darf keine Auffälligkeit sein | Zwischen den Klemmen 4,3UR (Vdc) Test von 60 Sek. |
| Zwischen Klemme und Gehäuse UR×200％+1500 VAC, 60 Sek. | ||
| Isolationswiderstand | CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s | 100 ± 15 VDC, 60 s / 25 ℃ |
| Robustheit der Abschlüsse | Kein Drahtbruch und keine Beschädigung des Kondensators |
Spannungsfestigkeit der Anschlusslastkraft: 1,0 kg Haltezeit: 10 ± 1 Sek |
|
Biegefestigkeit der Anschlusslastkraft: 0,5 kg Biegezeit: 4 x 90 ﾟ |
||
| Beständigkeit gegen Löthitze |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts |
Löttemperatur: 260±5℃ Lötzeit: 5 ± 0,5 Sek |
| Lötbarkeit | 95 % der Oberfläche verzinnt |
Löttemperatur: 260±5℃ Lötzeit: 2 ± 0,5 Sek |
| Schnelle Temperaturänderung | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein. |
Temperatur der unteren Kategorie: -40℃ Temperatur der oberen Kategorie: 110℃ Anzahl der Zyklen: 5 Dauer t1 = 30 min |
| Vibration | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein |
Frequenzbereich: 10~55Hz Verlauf: X,Y,Z (Achse) 2h / Achse (insgesamt 6h) Verschiebungsamplitude: 0,75 mm |
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Klimatische Abfolge |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal |
Trockene Hitze Obere Temperatur: 110℃ Untere Dauer: 16 Stunden |
|
Kalt Temperatur: -40℃ Dauer: 2 Std |
||
| Dauerzustand feuchte Hitze |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C: ≤ ±5 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte (5) Spannungsfestigkeit: Normal |
+40 °C und 93 % relative Luftfeuchtigkeit, 56 Tage |
| Laden und entladen |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte |
Prüfspannung: √2 x URVAC 50 Hz Laden und Entladen: 0,5 Sek./Zeit Wiederholt für 10000 Zyklen |
| Ausdauer |
(1) Aussehen: Keine sichtbaren Schäden (2) △C/C : ≤ ±10 % des Anfangswerts (3) DF (tanδ): ≤ 0,008 erhöhter Wert (4) IR : ≥ 50 % der anwendbaren Grenzwerte |
1,25 x UR VAC 50 Hz, einmal pro Stunde Erhöhung auf 1.000 VAC für 0,1 Sekunde, 1.000 Stunden bei oberer Nenntemperatur |
Lagerbedingungen
1 Es ist zu beachten, dass die Lötbarkeit der Anschlüsse beeinträchtigt werden kann, wenn sie über einen längeren Zeitraum kaum in einer Atmosphäre gelagert werden
2 Sollte es nicht besonders hohen Temperaturen und hoher Luftfeuchtigkeit ausgesetzt werden, muss es folgende Bedingungen erfüllen (Aufbewahrung in der Originalverpackung)
Temperatur: 35 MAX Relative Luftfeuchtigkeit: 60 % MAX
3 Lagerdauer: Verlust: max. 12 Monate (ab Herstellungsdatum auf dem Etikett im Verpackungsbeutel)
Umgebungsanforderung
1 Einhaltung der RoHS-Anforderung.
2 Erfüllung der Anforderungen von REACH.
3 Ohne Halogen (nach Bedarf).
4 Siehe Anhang 2 für die Testberichte von Rohs and Reach durch einen Dritten
Qualitätskontrolle
Produktstruktur
1.Anfrage und Beratungsunterstützung.
2.Beispieltestunterstützung.
3. Sehen Sie sich unsere Fabrik an.
4. Nach dem Versand verfolgen wir die Produkte alle zwei Tage für Sie, bis Sie das Produkt erhalten. Wenn Sie Fragen zu dem Problem haben, wenden Sie sich an uns, wir bieten Ihnen die Lösung an.
