Produktdetails:
|
| Eigenschaften: | Ausgezeichnete aktive und passive Flammschutzfähigkeiten | Kapazität:: | 1,2uf |
|---|---|---|---|
| Nennspannung:: | 250-310 V | Material: | Metallisierter Polypropylenfilm |
| Anwendung: | Universeller Zweck | Schlüsselwort: | X2 Sicherheitskondensator |
| Hervorheben: | Kondensator 125VAC 1,2 uF |
||

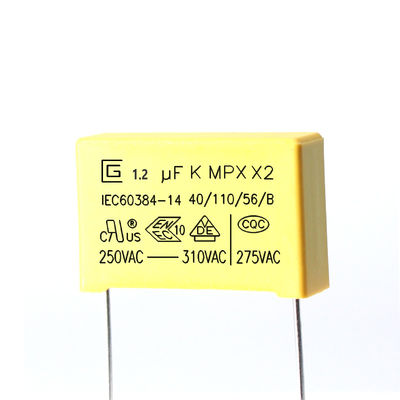

Guter selbstheilender 1.2uf 125K 125VAC X2 Sicherheitskondensator widersteht Überspannungsbeanspruchung
X-Kondensator --- metallisierter Polypropylen-Folienkondensator;Normalerweise besteht der X-Kondensator hauptsächlich aus einem Polyesterfolienkondensator mit einem relativ großen Ripple-Stromwiderstand.Dieser Kondensatortyp hat ein großes Volumen, lässt aber einen großen Strom zum sofortigen Laden und Entladen zu und sein Innenwiderstand ist entsprechend klein.Der X-Kondensator nimmt das äußere Quadrat und das innere Hochspannungs-OPP (wicklungsverarbeitung aus metallisiertem Polypropylenmaterial) in einer Kunststoffverpackung an.Das OPP-Material hat nicht nur eine bessere elektrische Leistung, sondern kann auch die Auswirkungen von Hochfrequenzimpulsen effektiv reduzieren, wenn es parallel mit dem Eingangsende der Stromversorgung verbunden ist.Machteffekte.
X2 Sicherheitskondensator.pdf
Eigenschaften von X2-Sicherheitskondensatoren
Nichtinduktiver Aufbau mit metallisierter Polypropylenfolie.
Ausgezeichnete Feuchtigkeitsbeständigkeit.
Selbstheilung.
Hervorragende flammhemmende Eigenschaften.
Kann Überspannungsstößen standhalten.
Die Verwendung von X2-Sicherheitskondensatoren.
Unterdrückt elektromagnetische Störungen.
Überbrücken Sie die Leitungen.
Es eignet sich zur Widerstands-Kapazitäts-Abwärtstransformation von Amperemetern, LED-Treibern, Controllern usw. in Reihe in der Schaltung.
Markierung
1. CIGU-Logo:
2. Kapazität: (104 K, 0,1 μF)
3. Kapazitätstoleranz: (K) ± 10 %
4. Nennspannung: 250.275.300.305.310 VAC 5. Produktklasse: X2
6. Produkttyp: MPX
7. Klimakategorie: 40/110/56
8. Passive Entflammbarkeitsklasse: B
9. China-Zulassungszeichen: CQC
10. Deutschland-Zulassungszeichen: VDE
11. ENEC-Zulassungszeichen: ENEC
12. Amerikanisches Zulassungszeichen: CUL
13. Zulassungsstandard: IEC60384-14
NEIN. | Hauptmaterialien | Spezifikation | Anmerkung |
1 | Metallisierte Polypropylenfolie | MPPZAH oder MPPA (5~12 μm) | --- |
2 | Zn,Sn-Linie | Zn oder Zn- und Sn-Legierung | --- |
3 | Terminal | Cu (Kupferdraht) (Φ0,55 oder 0,75 mm) | ±0,05 mm |
4 | Versiegeltes Material | Epoxidharz | UL94-V0 |
5 | Plastikbehälter | PBT | UL94-V0 |
Merkmale
1.Dies ist speziell für Anwendungen in Serie mit dem 100-Vac-240-Vac-Hauptkabel, dh kapazitivem Teiler, z. B. Energiezähler, LED-Treiber usw., konzipiert.
2.Metallisierter Polypropylenfilm
3. Gute Selbstheilungseigenschaften, widersteht Stoßspannungsbeanspruchung
4. Lange Kapazitätsstabilität
5. Gute Eigenschaften in feuchter Umgebung
6.Excellent aktive und passive flammhemmende Fähigkeiten
Konstruktion und Hauptmaterialien der Produkte
Spezifikationen (IEC 60384-14)
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Kapazität | Innerhalb der angegebenen Toleranz | 1 kHz, 1 Vrms max.bei 25℃ |
| Verlustfaktor | 0,001 (0,1 %) max. | 1 kHz, 1 Vrms max.bei 25℃ |
| Spannungsfest | Darf keine Auffälligkeit sein | Zwischen den Klemmen 4,3UR (Vdc) Test von 60 Sek. |
| Zwischen Klemme und Gehäuse UR×200％+1500 VAC, 60 Sek. | ||
| Isolationswiderstand | CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s | 100 ± 15 VDC, 60 s / 25 ℃ |
| Robustheit der Abschlüsse | Kein Drahtbruch und keine Beschädigung des Kondensators | Spannungsfestigkeit der Anschlusslastkraft: 1,0 kg |
Biegefestigkeit der Anschlusslastkraft: 0,5 kg | ||
| Beständigkeit gegen Löthitze | (1) Aussehen: Keine sichtbaren Schäden | Löttemperatur: 260±5℃ |
| Lötbarkeit | 95 % der Oberfläche verzinnt | Löttemperatur: 260±5℃ |
| Schnelle Temperaturänderung | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein. | Temperatur der unteren Kategorie: -40℃ |
| Vibration | Die Kondensatoren sind einer Sichtprüfung zu unterziehen und es dürfen keine sichtbaren Schäden vorhanden sein | Frequenzbereich: 10~55Hz |
| Probeartikel | Leistungsanforderungen | Prüfungsbedingungen |
| Klimatische Abfolge | (1) Aussehen: Keine sichtbaren Schäden | Trockene Hitze |
Kalt | ||
| Dauerzustand feuchte Hitze | (1) Aussehen: Keine sichtbaren Schäden | +40 °C und 93 % relative Luftfeuchtigkeit, 56 Tage |
| Laden und entladen | (1) Aussehen: Keine sichtbaren Schäden | Prüfspannung: √2 x URVAC 50 Hz |
| Ausdauer | (1) Aussehen: Keine sichtbaren Schäden | 1,25 x UR VAC 50 Hz, einmal pro Stunde |
Lagerbedingungen
1 Es ist zu beachten, dass die Lötbarkeit der Anschlüsse beeinträchtigt werden kann, wenn sie über einen längeren Zeitraum kaum in einer Atmosphäre gelagert werden
2 Sollte es nicht besonders hohen Temperaturen und hoher Luftfeuchtigkeit ausgesetzt werden, muss es folgende Bedingungen erfüllen (Aufbewahrung in der Originalverpackung)
Temperatur: 35 MAX Relative Luftfeuchtigkeit: 60 % MAX
3 Lagerdauer: Verlust: max. 12 Monate (ab Herstellungsdatum auf dem Etikett im Verpackungsbeutel)
Umgebungsanforderung
1 Einhaltung der RoHS-Anforderung.
2 Erfüllung der Anforderungen von REACH.
3 Ohne Halogen (nach Bedarf).
4 Siehe Anhang 2 für die Testberichte von Rohs and Reach durch einen Dritten
Qualitätskontrolle
Produktstruktur
Referenzstandards
GB-T2693-2001 (IDT IEC 60384-1-2008) Festkondensatoren zur Verwendung in elektronischen Geräten – Teil 1: Allgemeine Spezifikation
GB-T14472-1988 Festkondensatoren zur Verwendung in elektronischen Geräten – Teil 16: Rahmenspezifikation: Fester DC-Kondensator aus metallisierter Polypropylenfolie
IEC-60384-14-2005 Festkondensatoren zur Verwendung in elektronischen Geräten – Teil 16: Rahmenspezifikation: Fester DC-Kondensator aus metallisierter Polypropylenfolie
GB-T 2828.1-2003 Stichprobenverfahren für die Inspektion nach Attributen – Teil 1: Stichprobenschemata, indiziert durch die Akzeptanzqualitätsgrenze (AQL) für die chargenweise Inspektion (ISO 2859-1:1999, IDT)
